jcm50d电源板维修是电子设备维护中常见的技术工作,涉及对电源模块故障的检测、诊断与修复，该电源板广泛应用于工业设备、医疗仪器或专业音响等领域，其稳定性直接影响主机的正常运行，维修过程中需遵循系统化的排查流程，结合专业工具与理论知识，确保维修效率与安全性。

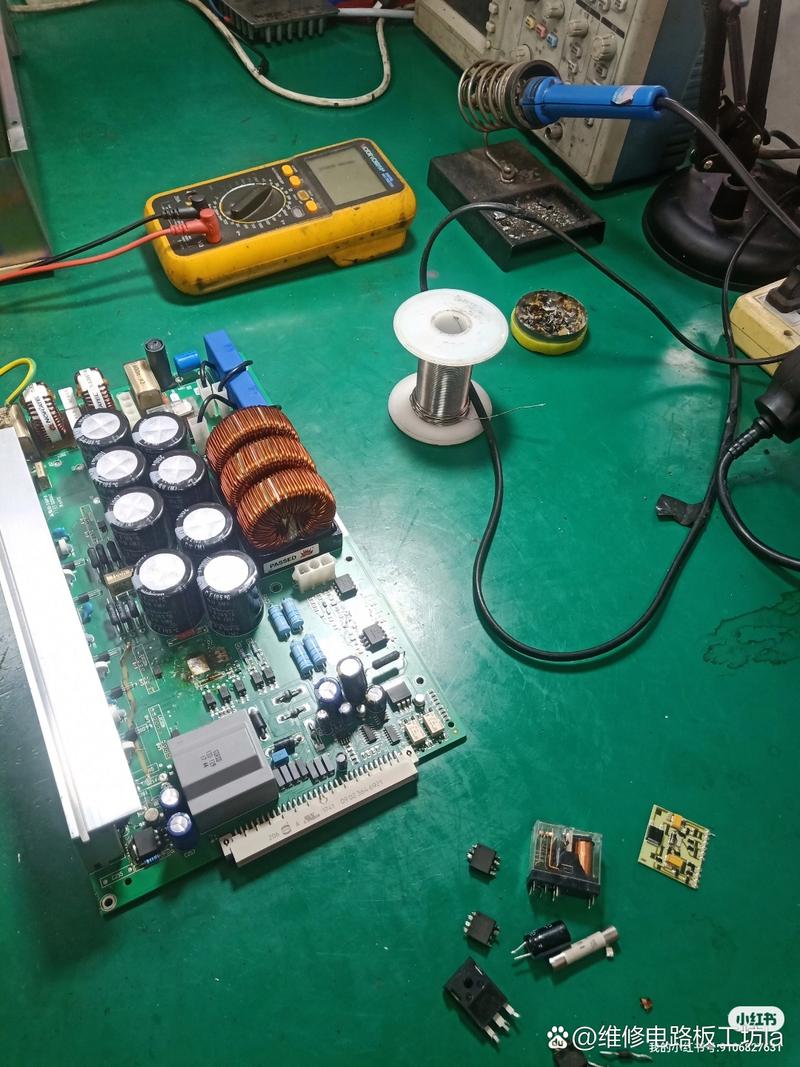

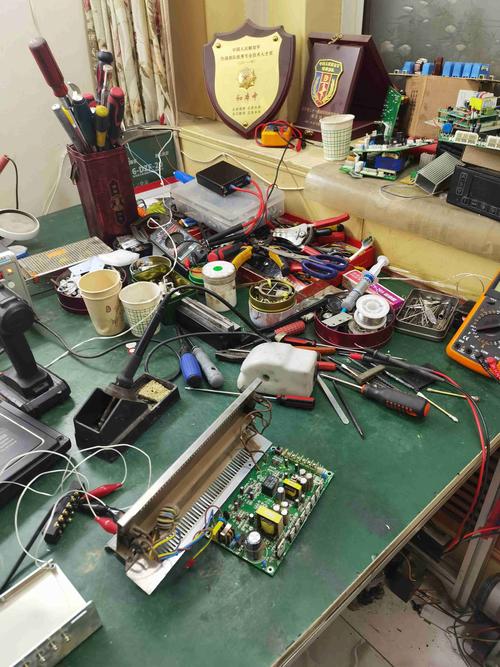

维修前需准备必要工具,包括万用表、示波器、电烙铁、吸锡器及绝缘工具等，同时查阅电源板原理图，明确各功能模块（如输入滤波、PFC电路、PWM控制器、输出整流等）的工作原理，断电后，对电源板进行外观检查，观察是否有明显烧毁痕迹、电容鼓包、元件虚焊或PCB板铜箔断裂等情况，这些直观问题往往是故障的直接线索，例如大容量电解电容鼓包可能导致滤波失效，进而引发输出电压波动。
通过万用表进行初步检测,断开电源板与主机的连接，测量输入端直流电阻，正常情况下应有数kΩ的阻值（视设计而定），若阻值接近0Ω，可能存在输入整流桥或滤波电容短路，进一步检测PFC电路的关键元件，如功率管、升压二极管及储能电感，功率管击穿是常见故障点，需用万用表二极管档或替换法确认，PWM控制器（如UC384x系列）的供电电压是否正常也是重点，若供电异常，需检查其外围启动电阻、反馈电路及保护电路。
对于输出电压异常的故障,需逐级排查。+5V或+12V输出电压偏低，可能是输出整流二极管正向压降增大或滤波电容容量下降所致，此时可用示波器观察输出纹波，若纹波过大，需检查电容ESR值或更换优质电容，若输出电压完全无输出，需确认PWM控制器是否振荡，可通过示波器检测其输出驱动波形，若无波形，则需检查反馈回路的光耦或误差放大器（如TL431）是否损坏。
维修过程中,元件替换需遵循“参数匹配”原则，尤其是功率器件（如MOSFET、整流桥）的耐压、电流及封装尺寸必须一致，电解电容的容量、耐压及温度等级也需符合原设计要求，对于软启动电阻、精密电阻等小元件，建议使用同型号替换，避免因参数偏差引发新故障，焊接时需控制烙铁温度（约350℃）及焊接时间，防止元件过热损坏或PCB板脱层。
保护电路的故障常导致电源板频繁启动或无输出,过压保护（OVP）、过流保护（OCP）及过温保护（OTP）电路需逐一检测，例如OVP电路的稳压管是否击穿，反馈分压电阻是否变值，维修后，需进行带载测试，逐步增加负载电流，观察输出电压稳定性及温升情况，确保电源板恢复正常工作状态。
以下为jcm50d电源板常见故障及维修要点概览：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 无输出电压 | 输入整流桥短路、PWM芯片损坏 | 检测整流桥阻值，更换PWM芯片及外围元件 |
| 输出电压偏低 | 滤波电容失效、输出整流二极管老化 | 更换同规格电容，检测二极管正向压降 |
| 输出纹波过大 | 滤波电容ESR异常、接地不良 | 更换低ESR电容，检查PCB接地回路 |
| 频繁启动保护 | PFC电路故障、负载短路 | 检测PFC功率管，排查负载端短路点 |
相关问答FAQs：
Q1：维修jcm50d电源板时，如何判断PFC电路是否正常工作？
A1：可通过测量PFC输出电压（通常为380V左右）判断，若电压偏低且波动较大，可能是PFC控制芯片（如MC33262）或功率管异常，同时用示波器观察PFC电感电流波形，正常应为连续平滑曲线，若出现断续或尖峰，需检查驱动电路及mosfet。
Q2：更换电源板上的电解电容后，为何仍出现输出电压不稳定的情况？
A2：除电容本身质量问题外，需检查电容的安装方向是否正确，以及PCB板是否存在虚焊或腐蚀导致的接触电阻，反馈回路的补偿电容（如误差放大器旁路电容）参数变化也可能引起振荡，需用示波器检测环路稳定性。
