创维32L02RM主板维修故障点怎么查?

第一部分:准备工作与安全须知

在开始任何维修之前,请务必做好以下准备:

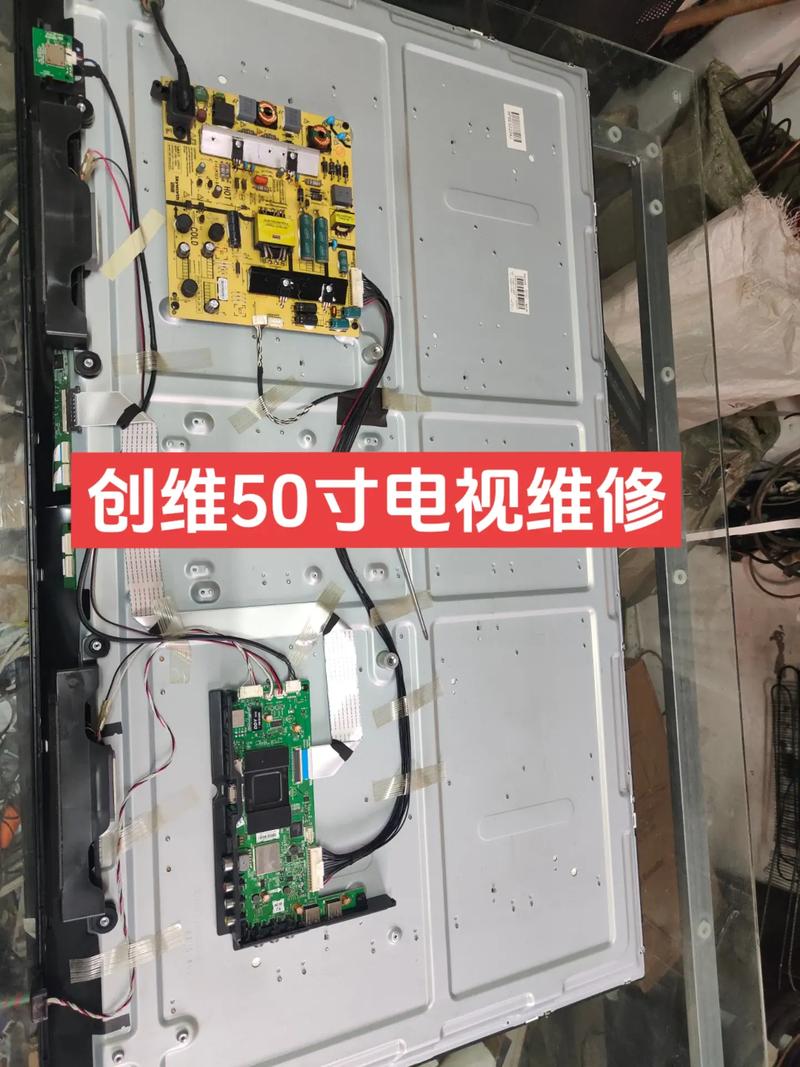

创维32L02RM主板维修故障点怎么查?-图1
(图片来源网络,侵删)
  1. 工具准备

    • 万用表:必备,用于测量电压、电阻、通断。
    • 电烙铁和焊台:用于拆卸和焊接元器件,建议使用恒温焊台,温度控制在 350℃ 左右。
    • 吸锡器/吸锡线:用于拆卸元器件。
    • 放大镜或显微镜:用于观察电路板上的微小元件和焊点。
    • 螺丝刀套装:包含十字、一字等规格。
    • 酒精、棉签、刷子:用于清洁电路板。
    • 热风枪:用于拆卸大规模集成电路(如 CPU、电源 IC)。
    • 替换元器件:根据故障判断,准备好可能需要更换的电容、电阻、IC 等。
  2. 安全须知

    • 断电操作:在拆卸任何部件前,务必拔掉电视电源线。
    • 高压危险:即使断电,主板上的大容量电容(如电源部分)仍可能存有高压,首次通电维修前,最好用大功率电阻(如 1KΩ/5W)对电容进行放电。
    • 防静电:人体静电可能损坏精密的芯片,佩戴防静电手环,或在触摸主板前先触摸金属水管等接地物体。

第二部分:主板概述与关键芯片识别

创维 32L02RM 的主板通常由几个核心部分组成:

  1. 电源部分

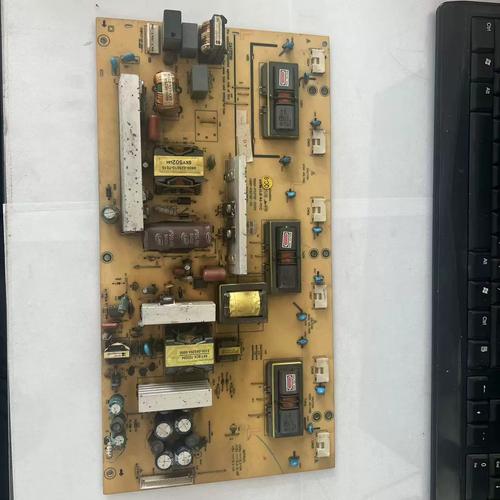

    创维32L02RM主板维修故障点怎么查?-图2
    (图片来源网络,侵删)
    • 电源管理芯片:通常是 VIPer12A/22A 或类似型号的 PWM 控制器,这是最容易出问题的部分之一。
    • 开关管(MOSFET):型号常为 K26457N60
    • 高压整流二极管:如 FR107UF4007 等。
    • PFC(功率因数校正)电路:部分型号有,部分没有,32L02RM 通常没有独立的 PFC 电路。
  2. 主控(CPU)部分

    • 主控芯片:通常是 MSD6 I901MSD6 I881 系列的芯片,这是电视的“大脑”。
    • 存储器(Flash/EEPROM):型号为 24Cxx25Cxx 系列,如 24C1624C64,用于存储电视的程序和用户设置。
  3. 信号处理与输出部分

    • 视频解码芯片:负责处理输入的音视频信号。
    • TCON(定时控制器)屏线接口:连接到屏幕的驱动板,控制屏幕显示。
    • AV/VGA/HDMI 等输入接口:外部信号输入端。

第三部分:常见故障现象与维修思路

故障现象一:完全不开机,指示灯不亮

这是最常见的故障,通常问题出在电源部分。

  1. 检查电源输入

    创维32L02RM主板维修故障点怎么查?-图3
    (图片来源网络,侵删)

    用万用表交流档测量电源线插头是否有 220V 交流电输入,如果没电,检查插座和电源线。

  2. 检查电源板输出

    • 保险丝(F1):首先检查电源板上的保险丝是否熔断,如果保险丝发黑或熔断,说明后级电路存在严重短路。
      • 保险丝熔断
        • 测整流桥:用二极管档测 4 个二极管是否击穿短路。
        • 测主开关管(MOSFET):测 D 极和 S 极之间是否击穿短路,这是最常见的故障点,开关管击穿往往会导致电源管理芯片(VIPer12A)也一同损坏。
        • 测 PFC 开关管(如果有):同样方法测量。
      • 更换损坏元件:更换保险丝、整流桥、开关管。务必同时更换电源管理芯片(VIPer12A/22A),因为开关管击穿时,芯片几乎肯定也已损坏,更换后不要立即上电,先在输出端(如 12V、24V)接上假负载(如汽车灯泡)测电压是否正常。
  3. 保险丝未熔断,但无输出电压

    • 测待机电压:部分主板有待机 5V 电压,如果待机电压正常,说明问题在主电源控制电路。
    • 测 VIPer12A
      • 测其 VCC 脚(供电脚)是否有启动电压(通常由高压绕组通过电阻提供)。
      • 测其 FB/COMP 脚(反馈脚)电压是否正常。
      • 测其 GND 脚是否接地良好。
    • 检查启动电阻:连接到 VIPer12A VCC 脚的几个大阻值电阻(如 1MΩ、820KΩ)是否开路。
    • 检查光耦:反馈电路中的光耦(如 PC817)是否正常工作,光耦损坏会导致电源保护而停止工作。

故障现象二:指示灯亮,但屏幕不亮,无图像无声音

这通常意味着电源部分工作正常,问题出在信号处理或系统启动部分。

  1. 检查背光

    • 背光不亮:屏幕漆黑,但用手电筒斜照屏幕能看到非常暗的图像。
      • 检查背光驱动电路(部分主板在主板上,部分在屏幕条上)。
      • 检查背光使能信号(BL-ON 或 EN)是否正常。
      • 检查背光供电电压(如 12V、24V)是否正常。
      • 检查升压电路(如 OZ960、OZ9926N 等芯片)及其周边元件,特别是升压电感和电容。
  2. 检查系统启动

    • 测主控芯片(MSD6 I901)
      • 测其供电脚(如 3.3V, 1.2V, 1.8V)是否正常,这些电压由多个 LDO(低压差线性稳压器)提供,如 AP21121117 系列芯片,检查这些 LDO 的输入输出电压是否正常。
      • 测其 复位(RESET) 脚是否有正常的复位高电平。
      • 测其 晶振 是否起振,用万用表直流电压档测晶振两脚,通常有一脚有电压(如 1V-2V),另一脚为 0V,或者用示波器测波形。
    • 检查存储器(24Cxx)
      • 存储器损坏或程序丢失会导致无法启动,表现为有电压指示,但屏幕无任何反应,指示灯可能闪烁或不变。
      • 维修方法:使用 编程器 重新刷写正确的 .bin.hex 文件,创维 32L02RM 的程序文件在网上很容易找到,更换存储器芯片后也需刷写程序。

故障现象三:图像异常,如花屏、白屏、黑带、闪屏

这通常是信号处理或屏幕驱动部分的问题。

  1. 花屏、白屏、黑屏

    • 检查屏线:重新插拔屏线,确保连接牢固、无氧化。
    • 检查 TCON 电路:如果主板上有 TCON 相关电路,检查其供电和使能信号。
    • 检查主控到 TCON 的信号线:用示波器测量 RGB 数据线、时钟线(CLK)、使能线(HSYNC/DE)等波形是否正常。
    • 判断是主板问题还是屏幕问题:如果将主板信号输出到另一块好的屏幕上显示正常,则说明是屏幕损坏,反之则是主板问题。
  2. 图像有干扰、闪屏

    • 供电不稳:检查给主控、解码芯片等供电的 LDO 和滤波电容。电容鼓包、失容是通病,重点检查所有大容量电解电容(如 1000uF/16V, 470uF/10V 等)。
    • 晶振不良:晶振性能下降会导致系统工作不稳定,出现闪屏。
    • 信号干扰:检查是否有虚焊的
