核心原理：闭环反馈控制
电子控制技术的核心是闭环反馈控制,其基本思想是：

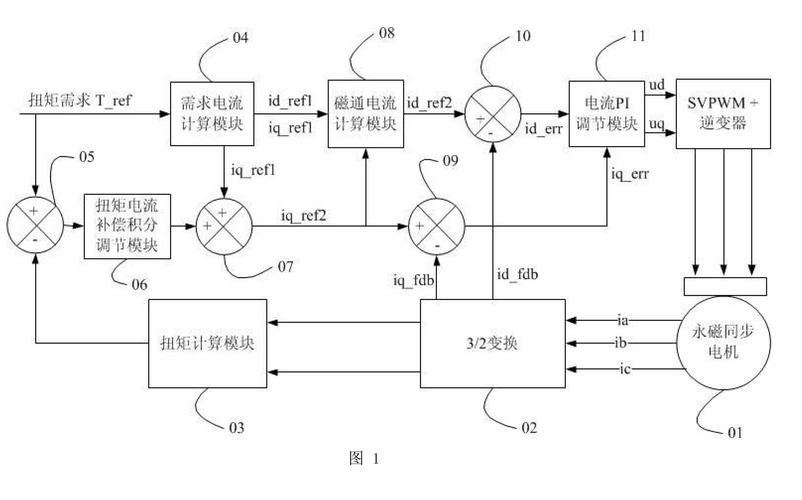

（图片来源网络，侵删）
持续地将系统的实际输出与期望的目标值进行比较，根据两者之间的偏差（误差），自动调整控制动作，最终使系统的实际输出稳定地接近或等于目标值。
这就像一个经验丰富的司机开车：
- 目标值：保持车速在 80 km/h。
- 感知：眼睛看着速度表（传感器），知道当前车速是 75 km/h。
- 判断：大脑比较（控制器），发现速度低了 5 km/h。
- 执行：大脑指令脚踩下油门（执行器）,让车加速。
- 反馈：车速再次上升，速度表读数变化，大脑再次判断，直到车速稳定在 80 km/h。
这个“比较-偏差-调整”的循环过程，就是电子控制技术的精髓，它使得系统具备了自动调节、抗干扰、高精度的能力。
系统基本组成
一个典型的电子控制系统由三个核心部分组成,形成一个信息流动的闭环。

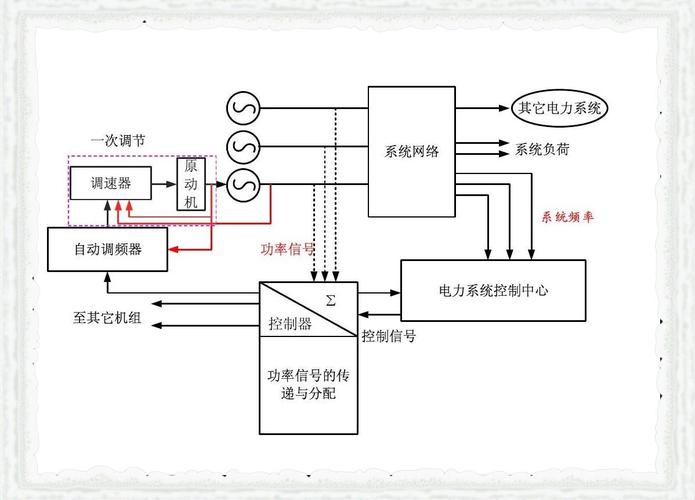

（图片来源网络，侵删）
传感器 - “感官系统”
- 功能：实时检测被控对象（如温度、压力、速度、位置、光线强度等）或系统自身状态（如电压、电流）的物理量，并将其转换成电信号（通常是电压或电流信号）。
- 好比：人的眼睛、耳朵、皮肤等感觉器官。
- 常见传感器：
- 温度传感器：用于测量环境或发动机冷却液的温度。
- 压力传感器：用于测量轮胎压力、进气歧管压力等。
- 速度/位置传感器：如轮速传感器（ABS系统）、曲轴位置传感器（发动机点火）。
- 光电传感器：用于检测物体的有无、颜色或距离。
- 气体传感器：用于检测氧气、一氧化碳等气体浓度。
控制器 - “大脑和神经中枢”
- 功能：接收来自传感器的信号，根据内部预先存储的程序（算法）和数据进行处理和运算，计算出控制指令,并向执行器发出命令。
- 好比：人的大脑和神经系统。
- 核心部件：
- 微控制器：这是现代电子控制系统的核心，它是一个高度集成的芯片，内部包含了：
- CPU (中央处理器)：负责运算和逻辑判断。
- ROM/Flash (只读存储器)：用于固化存储控制程序和标定数据,断电后不丢失。
- RAM (随机存储器)：用于临时存储运行过程中的数据和变量,断电后数据会丢失。
- 输入/输出接口：用于与传感器和执行器进行电平转换、信号调理和通信。
- 定时器/计数器、A/D转换器：用于精确计时和将模拟传感器信号转换为数字信号供CPU处理。
- 微控制器：这是现代电子控制系统的核心，它是一个高度集成的芯片，内部包含了：
执行器 - “肌肉和四肢”
- 功能：接收来自控制器的指令信号，并将其转换为具体的物理动作,从而改变被控对象的状态。
- 好比：人的手、脚、声带等执行器官。
- 常见执行器：
- 电磁阀：通过控制线圈的通断来控制液体或气体的流动方向（如自动变速箱、ABS的液压控制）。
- 继电器：用小电流控制大电流通断的开关，用于控制大功率设备（如车灯、喇叭、燃油泵）。
- 直流电机/步进电机：用于精确控制位置或速度（如电子节气门、汽车门窗、打印机）。
- 压电陶瓷/电磁驱动器：用于产生微小、精确的位移（如喷墨打印机的喷头、燃油共轨系统的喷油器）。
工作流程分析
一个完整的电子控制循环通常包括以下步骤：
-
信息采集：
- 传感器实时监测被控对象的物理量（如温度、压力）。
- 传感器将物理量转换成微弱的模拟电信号（如 0.5V - 4.5V 电压）。
-
信号处理与转换：
- 控制器通过其输入接口接收传感器的信号。
- 信号通常比较微弱，且容易受到干扰，需要进行滤波、放大等调理。
- 控制器内部的A/D转换器将模拟信号转换为数字信号（如二进制数）,以便CPU进行处理。
-
控制决策：

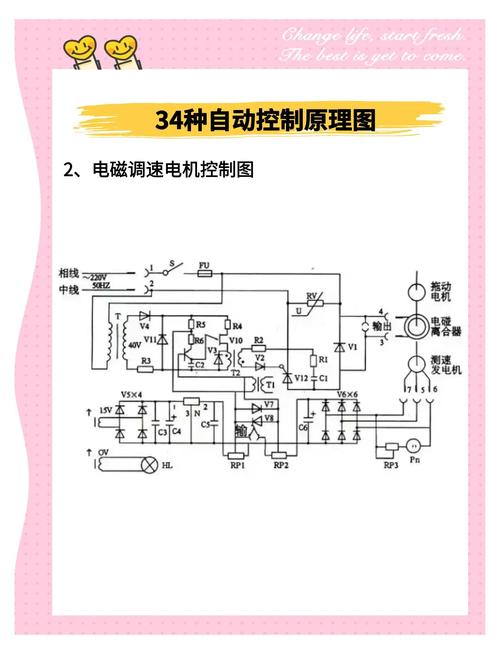

（图片来源网络，侵删）- CPU从RAM中读取当前的数字信号（代表实际值）。
- CPU从ROM中调用控制程序（通常是PID控制算法、查表法、状态机等）。
- CPU将实际值与程序中设定的目标值（设定点）进行比较，计算出偏差。
- CPU根据偏差和控制算法，计算出需要输出的控制量（应该给电机多大的电压，电磁阀应该开启多长时间）。
-
指令输出与驱动：
- CPU将计算出的控制量（数字信号）通过D/A转换器（如果需要模拟信号）或直接通过数字I/O口输出。
- 输出的信号通常功率很小，无法直接驱动执行器，需要驱动电路（如晶体管电路、MOSFET电路、继电器驱动电路）进行功率放大,将其转换成执行器可以识别和驱动的强电信号。
-
执行动作与反馈：
- 执行器接收到驱动信号后，产生相应的物理动作（如电机转动、阀门打开）。
- 这个动作改变了被控对象的状态（如车速升高、温度下降）。
- 传感器再次检测这个新的状态，并将新的信号传送给控制器,开始下一个控制循环。
这个循环以极高的频率（每秒几十次到数万次）不断重复，从而实现对被控对象的精确、稳定控制。
关键技术与算法
PID控制算法
这是应用最广泛、最经典的控制算法。
- P (Proportional - 比例)：控制作用与偏差成正比，偏差越大，控制作用越强，优点是反应快，缺点是有稳态误差（即无法完全消除偏差）。
- I (Integral - 积分)：控制作用与偏差随时间的累积之和成正比，它能消除稳态误差,但可能会引起超调和振荡。
- D (Derivative - 微分)：控制作用与偏差的变化速率成正比，它能预测未来的偏差趋势，有“阻尼”作用，可以减少超调和缩短调节时间,但对噪声敏感。
通过合理调节P、I、D三个参数的权重,可以实现对不同系统特性的最佳控制。
信号处理技术
- 滤波：去除传感器信号中的噪声和干扰,提高信噪比。
- 标定：将传感器输出的电压值精确地转换为对应的物理量单位（如将 2.5V 标定为 25.0°C）。
通信总线技术
在复杂的系统中（如汽车），ECU数量众多，如果每个ECU都独立连接到传感器和执行器，会导致“线束灾难”，引入了通信总线（如CAN总线、LIN总线）。
- CAN (Controller Area Network)：一种高速、可靠的串行通信协议，允许多个ECU在一条总线上共享信息，大大减少了线束数量,提高了系统的可靠性和灵活性。
典型应用领域举例
电子控制技术已经渗透到现代社会的方方面面：
-
汽车工业：
- 发动机控制单元：精确控制燃油喷射、点火时机、怠速等，以达到最佳的动力性、燃油经济性和排放水平。
- 防抱死制动系统：防止刹车时车轮抱死,保证车辆转向能力和制动稳定性。
- 电子稳定程序：在车辆即将失控时，通过对单个车轮进行制动,帮助驾驶员稳定车身。
- 自动变速箱：根据车速、油门开度等自动选择最佳换挡时机。
-
工业自动化：
- PLC (可编程逻辑控制器)：用于控制生产线上的各种电机、气动元件、传送带等,实现自动化生产。
- 机器人控制：精确控制机器人的关节运动，完成抓取、焊接、喷涂等复杂任务。
-
消费电子与家电：
- 空调：通过温度传感器和微控制器，自动调节压缩机和风机的运行状态,维持设定温度。
- 智能手机：通过陀螺仪、加速度计等传感器，实现屏幕旋转、计步、游戏交互等功能。
- 数码相机：自动对焦、自动曝光、自动白平衡等都是典型的电子控制应用。
-
航空航天与国防：
- 无人机：通过飞控系统（核心是MCU）实时处理陀螺仪、GPS等传感器的数据,控制电机转速以实现平稳飞行和自主导航。
- 导弹制导：通过惯性导航、GPS等系统,精确控制飞行轨迹。
电子控制技术的原理本质上是利用电子技术构建一个“感知-判断-执行”的智能闭环反馈系统，其核心在于控制器（MCU），它作为大脑，通过运行控制算法（如PID），对来自传感器的实时信息进行处理，并指挥执行器做出精确动作，最终实现对物理世界的自动化、智能化和高精度控制,这一原理是现代科技和工业文明的基石之一。
