jlink检测不到芯片怎么修?

Jlink检测不到芯片?别慌!资深维修专家教你从根源排查,告别调试噩梦

** 在嵌入式系统开发与维修中,JLink无疑是工程师的“左膀右臂”,但当它突然“罢工”——检测不到目标芯片时,无数人的内心是崩溃的,本文将以一名资深家电维修专家的视角,为你系统性地剖析JLink检测不到芯片的N种可能性,并提供一套从简到繁、从软件到硬件的完整排查与维修方案,助你快速定位问题,让调试工作重回正轨。

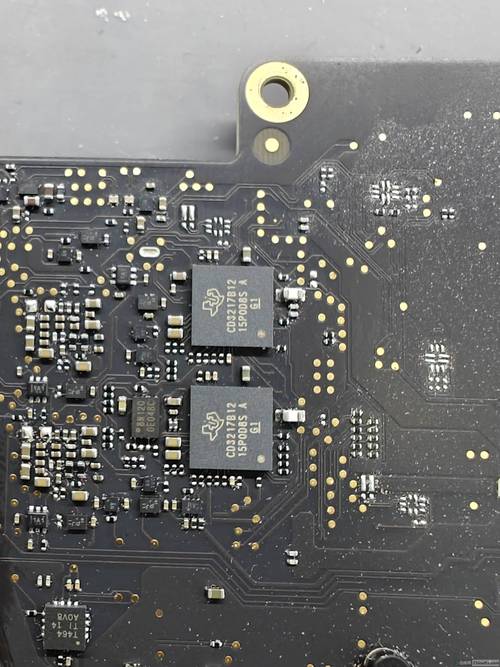

jlink检测不到芯片怎么修?-图1
(图片来源网络,侵删)

开篇痛点:为什么我的JLink“失联”了?

“JLink连接失败,无法检测到CPU!” “Error: Flash Download failed - “Cortex-M”” “Target power not detected…”

这些弹窗提示,相信每一位嵌入式开发者或维修工程师都不陌生,它就像一道无形的墙,横在你和你的项目之间,让你束手无策,尤其是在家电主控板、智能模块等高集成度设备的维修中,JLink无法识别芯片,往往意味着整个诊断流程的停滞。

别急着摔鼠标或怀疑JLink坏了,根据我多年的维修经验,超过80%的“检测不到芯片”问题,并非源于硬件损坏,而是由一些细微的配置、连接或环境问题导致。

我们就来当一回“侦探”,一步步抽丝剥茧,找到那个“幕后黑手”。

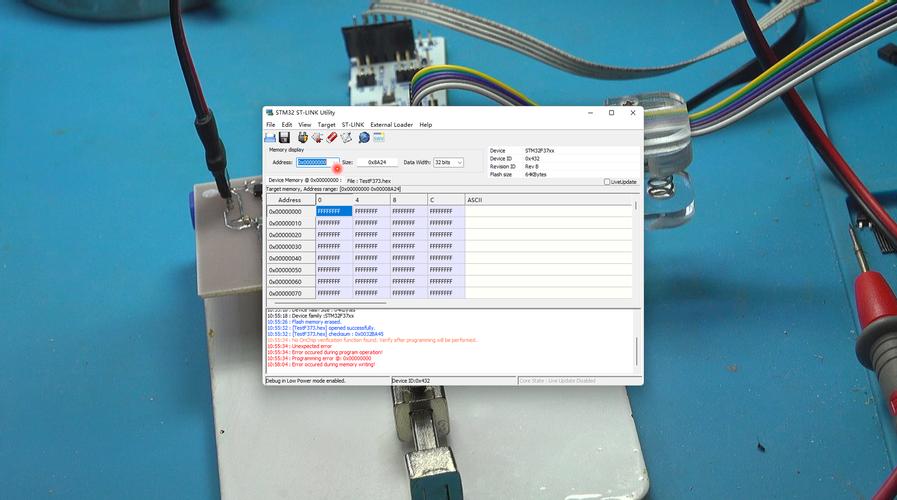

jlink检测不到芯片怎么修?-图2
(图片来源网络,侵删)

排查第一步:从最简单的“可能性”开始

在动用电烙铁和万用表之前,请务必完成以下几步“软排查”,这能帮你解决大部分问题,并节省大量宝贵时间。

检查“连接”——物理接触是第一生命线

  • JLink与电脑接口: 尝试更换一个USB接口,最好是机箱后部的原生USB-A口,前置USB口或USB集线器供电不足是常见问题。
  • JLink与目标板连接:
    • 线缆牢固性: 确保JLink的10-pin或20-pin排线两端都已插紧,轻轻晃动线缆,观察电脑是否能识别JLink的重新连接/断开。
    • 针脚对齐: 检查排线是否插反或错位,标准的10-pin排线有防呆设计,但有时用力过猛可能导致变形。
    • 目标板接口: 检查目标板上JLink调试座的焊点是否有虚焊、脱焊或被异物污染,用放大镜仔细观察,一个虚焊的焊点就足以让信号“失踪”。

检查“配置”——软件设置是关键

  • JLink驱动版本: 访问Segger官网,下载并安装最新版的JLink Software and Documentation Pack,旧版本驱动可能无法识别新型号芯片,安装时建议选择“Repair”模式,覆盖旧文件。
  • JLink版本管理器(JLinkExe/JLink):
    • 打开命令行(CMD或PowerShell),输入 JLinkExe
    • 在JLink命令行界面中,输入 h 查看帮助,然后输入 version 检查JLink固件版本。
    • 输入 update,让JLink固件自动更新到最新,一个过时的JLink固件是“兼容性杀手”。
  • IDE(集成开发环境)配置:
    • 选择正确的JLink: 在Keil, IAR, VSCode等IDE中,确保你选择的JLink是当前正在使用的那个,如果连接了多个,可以指定其序列号(JLinkExe -if SWD -speed 4000 -device cortex-m3 -autoconnect 1 查看信息)。
    • 正确的调试接口: 核心中的核心!SWD vs JTAG,绝大多数现代MCU(如STM32系列)都使用SWD接口,请务必在IDE和JLink设置中,将接口模式统一设置为 SWD,误选JTAG是导致无法识别的最常见原因之一。
    • 正确的芯片型号: 在IDE中,你选择的“Device”或“芯片型号”必须与目标板上实际使用的型号完全一致,一个字母或数字的错误,都会导致“鸡同鸭讲”。
    • 下载速度(Speed): 在IDE的JLink设置中,尝试降低下载/调试速度(如从默认的4000kHz降低到1000kHz或更低),目标板上的时钟不稳定或信号质量差,在高速度下可能导致通信失败。

排查第二步:深入“硬件”——当软件排查无效时

如果上述所有软件和配置检查都无济于事,那么问题很可能出在硬件层面,这部分需要你具备一定的电子维修基础和工具。

目标板供电(Target Power)

  • JLink供电模式: JLink有几种供电模式:
    • Target powered: 目标板由外部电源供电,这是最稳定、最推荐的模式,请确保目标板电源正常(用万用表测量VCC和GND电压是否在规定范围内)。
    • JLink powered: JLink通过VCC引脚为目标板供电,请确保JLink的供电能力足够(查看其规格书),且目标板功耗不高。
    • No power: 目标板无供电,某些低功耗模式或特殊设计可能需要如此。
  • 供电不稳: 用示波器观察目标板VCC引脚,看是否存在电压跌落、纹波过大或电源噪声,一个不干净的电源是MCU无法正常工作的元凶。
  • 电源冲突: 确保目标板没有连接其他可能冲突的电源,如另一组USB-TTL转串口线的VCC引脚。强烈建议在调试时,只保留JLink的连接,暂时断开其他不必要的线缆。

调试信号线(SWDIO, SWDCLK, GND, RESET)

  • 万用表通断测试: 使用万用表的二极管档或通断档,从JLink的调试座针脚开始,一路测量到目标芯片对应的引脚。
    • GND: 确保地线连接良好且稳定,这是所有信号的参考基准。
    • SWDIO (数据线) & SWDCLK (时钟线): 检查这两条线是否与目标芯片引脚正确连接,中间没有断路。
    • RESET (复位线): 检查RESET线是否连接正确,某些设计中,RESET引脚可能被上拉或下拉,确保JLink能正确拉低复位。
  • 信号完整性:
    • 上拉/下拉电阻: 检查SWDIO线上是否有合适的上拉电阻(通常是4.7kΩ ~ 100kΩ),对于某些MCU,这个电阻是必需的,否则总线会处于不确定状态。
    • 飞线过长: 如果使用飞线连接,请尽量缩短线长,并避免与高压、高频信号线并行走线,以防串扰。
    • 电容滤波: 检查SWD线上是否有过大的滤波电容,这可能会影响信号的上升沿,导致通信失败,可以尝试临时移除或更换容值较小的电容。

目标芯片本身(The MCU)

这是最坏,但也必须考虑的情况。

  • 芯片损坏:
    • 物理损伤: 观察芯片表面是否有明显的烧焦、裂痕或鼓包。
    • ESD静电击穿: 在没有防静电措施下触摸芯片或电路板,极易导致内部逻辑损坏。
    • 过流/过压损坏: 电源部分的故障(如短路)可能会连带烧毁MCU。
  • MCU处于低功耗模式: 目标板上的MCU可能因程序错误或外部事件,进入了深度睡眠模式(如STOP、STANDBY),此时其内部时钟已关闭,自然无法被JLink识别,尝试给目标板一个“硬复位”(断电再上电),或检查是否有能唤醒MCU的外部电路(如按键、中断信号)。
  • 安全/加密区域: 如果MCU的Flash或系统选项字节被加密,JLink可能无法正常进入调试模式,但通常还是能被检测到,如果完全检测不到,则可能性较低。

实战维修案例:一个“疑难杂症”的解决过程

案例背景: 一块智能电饭煲主控板,用户反馈无法通过JLink(V9)在线升级程序,JLink提示“No target connected”。

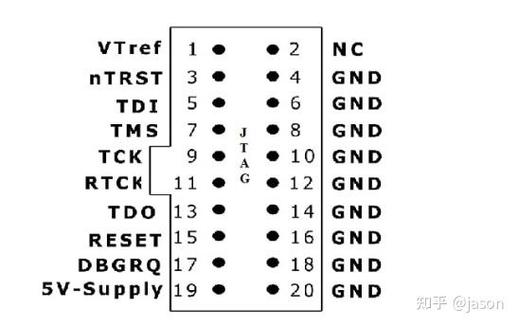

jlink检测不到芯片怎么修?-图3
(图片来源网络,侵删)

排查过程:

  1. 初步检查: 目标板外观无明显损坏,VCC 5V电压正常,更换电脑USB口、更换JLink排线,问题依旧。
  2. 软件排查: 安装最新版JLink驱动和固件,Keil MDK中重新配置JLink,接口设为SWD,芯片型号设为正确的STM32F103C8T6,降低调试速度,均无效。
  3. 硬件深入:
    • 用万用表测量JLink调试座到MCU的SWDIO、SWDCLK、GND、RESET引脚,通路良好。
    • 用示波器观察SWDCLK信号,在连接JLink并点击“下载”按钮时,能看到有规律的波形输出,说明JLink在工作。
    • 测量MCU的VCC和VDDA(模拟电源)引脚,发现VDDA电压仅为1.2V,远低于3.3V的正常值!
    • 沿着VDDA供电电路查找,发现一颗0.1uF的滤波电容C12对地短路。
  4. 故障定位与修复:
    • 焊下电容C12,测量确认是电容本身失效(漏电短路)。
    • 更换一颗新的0.1uF电容后,再次上电测量,VDDA电压恢复正常,稳定在3.3V。
  5. 结果: 重新连接JLink,成功识别到芯片,程序下载一气呵成,问题解决。

案例分析: 这个案例的“障眼法”是JLink有输出信号,且主电源正常,问题出在了为MCU模拟部分供电的VDDA电路上,一个小的滤波电容失效,导致MCU核心工作电压异常,自然无法与外界通信,这告诉我们,排查时不能只看表面,要敢于深入每一个细节。


JLink检测不到芯片的维修心法

面对JLink检测不到芯片的难题,请记住以下“心法”:

  1. 先软后硬,先简后繁: 90%的问题在软件和连接层面,检查驱动、配置、线缆,这是成本最低、效率最高的方式。
  2. 抓住核心——SWD接口: 确保接口模式、芯片型号、引脚连接三者完全正确,这是沟通的“语言”,语言不通,一切免谈。
  3. 关注“生命线”——电源与地: 不干净的电源或虚焊的地线,是所有信号的“坟墓”,用万用表和示波器做好“体检”。
  4. 善用工具,逻辑推理: 万用表、示波器是你的“火眼金睛”,根据现象,一步步缩小范围,而不是漫无目的地更换元件。
  5. 保持耐心,记录过程: 维修是一个排除法的过程,记录下每一步的操作和结果,能帮你理清思路,避免重复劳动。

希望这篇详尽的指南能像一位经验丰富的师傅,在你遇到困难时,为你点亮一盏明灯,调试之路,道阻且长,但掌握了正确的方法,你终将跨越障碍,迎来成功的“Download Succeeded!”。
