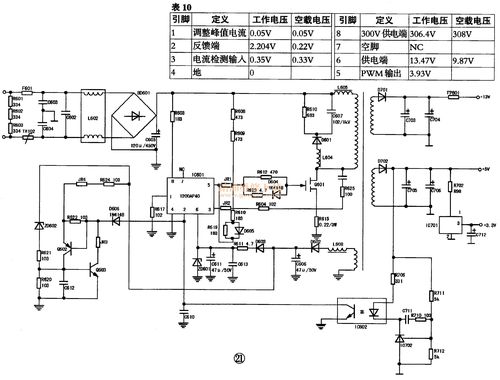

“1200ap40图纸维修”这个说法，通常指的是对 1200AP40型UPS（不间断电源） 的电路板进行维修，这里的“图纸”是维修工作的核心依据，包含了电路原理、元器件位置、信号走向等关键信息。
（图片来源网络，侵删）
下面我将从维修准备、维修流程、常见故障及维修思路三个方面，为您提供一个系统性的维修指南。
维修准备工作
在开始维修之前,充分的准备是成功和安全的关键。
-
安全第一：
- 断电与放电：务必将UPS与市电、负载（所有连接的电脑、服务器等）完全断开，UPS内部电容在断电后仍可能存有高压电，必须等待数分钟并用大功率电阻（例如水泥电阻）对主电容进行放电，确保无电后方可操作。
- 个人防护：佩戴防静电手环，防止静电损坏精密的电子元器件，必要时可佩戴绝缘手套和护目镜。
-
工具与资料准备：
（图片来源网络，侵删）- 维修图纸：这是最重要的资料，您需要：
- 原理图：了解电路的工作原理、信号流程、各模块的功能。
- 位置图/布局图：找到原理图上标注的元器件在实际电路板上的具体位置。
- 物料清单：了解每个元器件的型号、规格和参数。
- 维修工具：
- 基础工具：螺丝刀、镊子、吸锡器、焊台/热风枪。
- 测量仪器：
- 万用表：必备，用于测量电压、电阻、通断、二极管/三极管等。
- 示波器：强烈推荐！用于观察开关电源的PWM波形、控制信号、通信波形等，是快速定位疑难杂症的关键。
- 可调直流稳压电源：用于为待修板子单独供电，进行上电测试和故障模拟，非常安全且高效。
- 备件：准备一些常用且易损的元器件，如：
- 功率器件：IGBT、MOSFET、整流桥。
- 驱动IC：如UC384x系列、TL494等。
- 电容：输入/输出滤波电解电容（最易损）、小瓷片电容。
- 电阻：采样电阻、保险丝电阻。
- 光耦：用于反馈和隔离。
- 风扇：散热风扇。
- 维修图纸：这是最重要的资料，您需要：
维修流程
遵循科学的维修流程,可以避免走弯路，提高效率。
第一步：目视检查 这是最直接、成本最低的检查方法。
- 保险丝：检查主回路和控制回路的保险丝是否熔断，如果主保险丝（通常为方形的）发黑或熔断，说明存在严重的短路故障，切勿盲目更换。
- 外观：观察电路板是否有明显的烧毁痕迹、发黑区域、鼓包的电容、裂开的元器件。
- 虚焊/脱焊：检查功率器件、变压器、接线端子等是否有虚焊或脱焊的现象。
- 异物：检查是否有异物（如小虫子、导电粉尘）掉入。
第二步：测主回路电阻 在确认电容已放电后，使用万用表的电阻档（二极管档更佳）测量。
- 输入端：测量交流输入端L、N之间的电阻，正常情况下应有较小的阻值（由整流桥和滤波电容决定），如果阻值接近于0，说明输入端存在严重短路。
- 直流母线：测量整流桥后、大电容正负极之间的电阻，正常应有几十到几百千欧的阻值，如果阻值很小，说明后级（如逆变器桥臂）有短路。
- 输出端：测量直流输出端+、-之间的电阻，正常应有较大阻值，如果阻值很小，说明输出端短路或负载保护电路有问题。
第三步：静态电阻测量
（图片来源网络，侵删）
- 功率器件：单独拆下IGBT/MOSFET，用万用表的二极管档测量其三个极之间的阻值，判断是否击穿短路。
- 驱动IC：测量驱动IC电源脚对地、输出脚对地的电阻，判断是否有明显短路。
第四步：上电测试（关键步骤，需谨慎！）
- 建议使用可调直流稳压电源：将电压调至UPS正常工作的直流母线电压（对于220V输入的UPS，此电压约为310V）。
- 连接方式：将稳压电源的正负极连接到UPS主板的直流母线电容的正负极上。
- 缓慢升压：从0V开始缓慢升高电压，同时密切观察：
- 电流：观察稳压电源的电流表，正常情况下，上电瞬间电流会有一个小的冲击，然后迅速回落到一个很小的值（主板待机电流），如果电流一直很大，说明存在短路，应立即断电。
- 现象：观察是否有冒烟、异味、异常发热等情况。
- 测量关键点电压：
- 辅助电源：测量开关电源（如反激式变压器）输出的各组电压（如+5V, +12V, +15V, +20V等）是否正常，这是后续电路工作的基础。
- 驱动电路：测量驱动IC的供电电压、输出端的电压波形（用示波器看是否有正常的PWM驱动波）。
- 控制MCU/SPWM芯片：测量其供电、复位、振荡等引脚电压是否正常。
第五步：动态分析与故障定位 如果上电后辅助电源正常，但整机仍无法工作，则需要进入动态分析。
- 通信与控制：用示波器测量MCU或SPWM生成芯片（如EG8010、SA828等）的输出PWM波形是否正常，检查其反馈信号（如电压、电流采样信号）是否正常。
- 保护信号：检查过压、欠压、过流、过温等保护信号是否被拉低（即处于保护状态），找到是哪个保护电路动作，并排查其原因。
- 信号追踪：从输入到输出，顺着信号流程，用示波器逐级测量，找到信号中断或异常的地方。
第六步：元器件更换与修复
- 确定故障元器件：通过以上步骤，找到损坏的元器件（如击穿的IGBT、失效的电容、损坏的IC）。
- 正确更换：
- 使用规格、型号完全相同的元器件替换。
- 对于功率器件,要确保其散热片安装良好，并涂抹导热硅脂。
- 更换电解电容时,注意正负极。
- 焊接完成后,用无水酒精清洁焊点。
第七步：测试与验证
- 在不连接真实负载的情况下，对修复好的UPS主板进行通电测试。
- 测试各项功能,如开机、逆变器启动、电池切换（如有模拟电池功能）等。
- 确认一切正常后,再连接假负载（如大功率灯泡或电阻）进行老化测试，最后再接入真实负载。
常见故障及维修思路
| 故障现象 | 可能原因 | 维修思路 |
|---|---|---|
| 完全无反应，指示灯不亮 | 保险丝熔断 辅助电源不工作 电源开关损坏 |
检查保险丝，若熔断，需排查后级短路。 测量辅助电源变压器输出电压，若无输出，检查其供电、开关管、反馈回路。 测量电源开关两端是否导通。 |
| 市电供电时，逆变器不工作（无AC OUT） | 逆变器驱动电路故障 功率模块（IGBT/MOSFET）损坏 SPWM/MCU控制芯片故障 电压/电流采样电路故障 |
用示波器测量驱动IC的输出端，看有无PWM波形。 断电后测量IGBT/MOSFET是否击穿短路。 检查控制芯片的供电、复位、振荡脚及输出波形。 检查采样电阻、运放、光耦等组成的反馈回路。 |
| 逆变器工作，但输出电压异常 | 输出电压采样回路故障 SPWM波形生成或调制异常 功率器件驱动不足 |
检查输出分压电阻、反馈光耦，看采样电压是否正确送回控制芯片。 用示波器测量SPWM芯片的输出波形，检查其死区时间、调制比是否正常。 测量驱动波形是否正常，有无畸变或幅度不足。 |
| 电池供电时，逆变器不工作 | 电池电压过低或电池损坏 电池检测/切换电路故障 电池供电通路继电器或接触器不吸合 |
测量电池端电压，判断电池是否亏电或失效。 检测电池电压检测信号是否正常送入MCU。 测量切换继电器的控制信号和线圈电压，判断继电器或驱动电路是否故障。 |
| 风扇不转或异响 | 风扇损坏 风扇供电或控制电路故障 |
直接给风扇通电测试是否转动。 测量风扇供电插座是否有电压，以及风扇转速控制信号（如有）是否正常。 |
维修1200AP40这类大功率UPS主板,是一项技术要求高、风险也大的工作，核心在于“安全、图纸、工具、逻辑”。
- 安全永远是前提。
- 图纸是你的地图，没有图纸维修如同盲人摸象。
- 工具是你的武器，尤其是示波器和可调电源，能让你事半功倍。
- 逻辑是核心，遵循“先静态后动态，先电源后负载，先简单后复杂”的原则，逐步缩小故障范围。
如果您不具备专业的维修知识、工具和经验，强烈建议将UPS整机或故障板子联系专业的UPS维修服务商进行处理，以免造成设备进一步损坏或发生安全事故。
