第一部分：准备工作与安全须知
在开始任何维修之前,请务必做好以下准备：

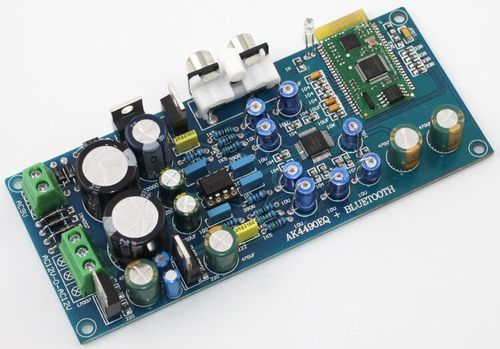

（图片来源网络，侵删）
必备工具
- 万用表: 这是最重要的工具，用于测量电压、电阻、通断，是排查问题的“眼睛”。
- 电烙铁: 用于拆焊和焊接电子元件，建议选择功率可调（30-40W）的恒温烙铁,配合良好的焊锡丝和助焊剂。
- 吸锡器或吸锡线: 用于拆焊元件时吸走多余的焊锡。
- 螺丝刀套装: 包含十字、一字等不同规格,用于拆开音箱外壳。
- 放大镜或显微镜: 用于观察电路板上的微小元件和焊点。
- 热风枪: （可选但推荐）用于拆焊贴片元件，如芯片、小电容等。
- 酒精、棉签、小刷子: 用于清洁电路板。
安全须知
- 断电操作！ 这是最重要的原则,在插电状态下进行任何操作都有触电和损坏设备的危险。
- 隔离电容器！ 电源板上的大容量电解电容器（通常体积很大）在断电后仍可能储存有高压电，在维修前，必须用螺丝刀或电阻将其两个引脚短接，进行放电,否则会损坏万用表或造成电击。
- 注意静电！ 人体静电可能击穿精密的电子元件（如芯片、MOS管），建议佩戴防静电手环,或者在操作前触摸金属物体释放静电。
- 记录与拍照： 在拆解过程中，对排线、螺丝位置、元件布局进行拍照,方便后续还原。
第二部分：常见故障与初步诊断
蓝牙音箱电源板的常见故障通常表现为：
-
完全无反应，指示灯不亮：
- 原因： 电源输入问题、保险丝熔断、电源管理芯片损坏、输出电压异常等。
-
无法充电：
- 原因： 充电接口损坏、充电管理芯片或外围元件（如充电二极管、电容）故障。
-
能开机，但声音断断续续或失真：

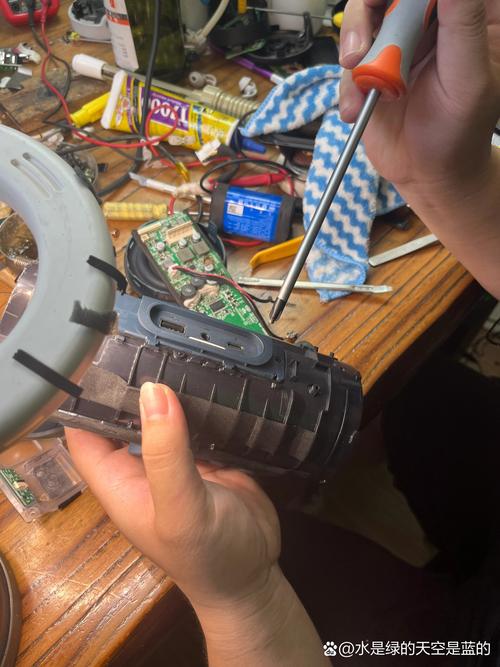

（图片来源网络，侵删）- 原因： 供电电压不稳定、滤波电容失效、功放供电异常。
-
电池无法供电（拔掉充电器后即关机）：
- 原因： 电池老化或损坏、电池保护板故障、切换供电的MOS管或继电器损坏。
第三部分：详细维修步骤
拆解与初步观察
- 拆开音箱： 使用合适的螺丝刀将音箱外壳拆开,注意有些卡扣或隐藏的螺丝。
- 断开连接： 小心地将电源板与主控板、电池、喇叭单元之间的排线或连接器断开。拍照记录！
- 目视检查：
- 看烧痕： 仔细检查电路板正面和背面，寻找是否有发黑、烧焦的元件或区域,这通常是短路或过流造成的。
- 看鼓包/漏液： 检查所有电解电容，尤其是电源输入和输出端的滤波电容，看是否有顶部鼓起或底部漏液的现象,这是电容失效的典型标志。
- 看虚焊/脱焊： 检查大电流元件的焊点，如保险丝、电源接口、MOS管等,看是否有焊锡开裂或连接不良的现象。
- 看异物： 检查是否有异物（如小螺丝、金属碎屑）掉在电路板上,可能导致短路。
电源输入与充电电路检查
这是维修的起点,因为它最容易被检测。
-
检查保险丝：
- 将万用表调到“通断档”（蜂鸣档）或“电阻档”。
- 两表笔分别接触保险丝的两端。
- 如果蜂鸣器响或电阻接近0Ω,保险丝是好的。
- 如果蜂鸣器不响或电阻为无穷大（OL），说明保险丝已熔断。注意： 保险丝熔断是结果，不是原因，必须找到导致它熔断的短路故障后，才能更换新保险丝,否则换上后会立刻再次熔断。
-
检查充电接口：

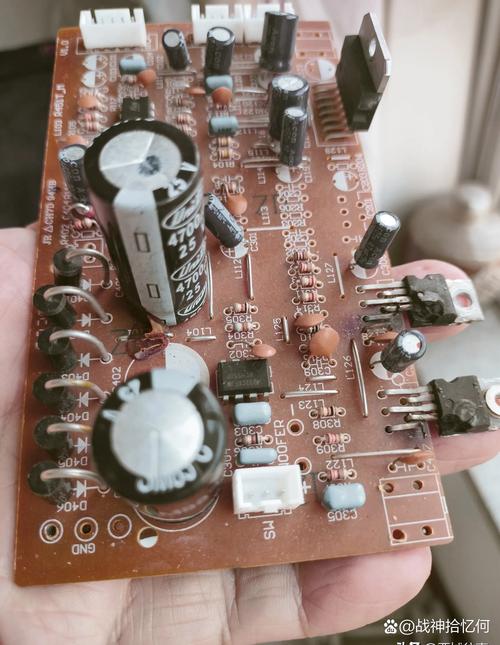

（图片来源网络，侵删）用万用表“二极管档”或“电阻档”检查充电口的正负极与电路板连接是否正常,确保没有虚焊或断线。
-
检查充电管理芯片（通常是一个小芯片，旁边有贴片电阻和电容）：
- 如果充电指示灯不亮，可以测量充电管理芯片的供电引脚是否有电压输入（通常是5V或12V，具体看芯片型号）。
- 测量其输出引脚（连接电池的）是否有充电电压输出。
电池与供电切换电路检查
-
检查电池：
- 将电池从主板上断开。
- 用万用表“直流电压档”测量电池电压，一个健康的锂电池（通常是3.7V或7.4V）在有一定电量时，电压应接近其标称值，如果电压远低于标称值（如低于3.0V）,说明电池可能已严重亏电或损坏。
- 如果电压正常，但音箱无法用电池供电,问题可能在切换电路上。
-
检查供电切换电路：
- 当充电器插入时,系统应由充电器供电并为电池充电。
- 当拔掉充电器时,系统应自动切换到电池供电。
- 这个切换通常由一个MOS管或一个继电器控制。
- 检查MOS管： 用万用表“二极管档”测量其三个引脚之间的阻值，D-S极（漏极-源极）在正常情况下应不通，G-S极（栅极-源极）之间应有保护二极管，如果D-S极之间短路,说明MOS管已击穿。
- 检查继电器： 听继电器在插拔充电器时是否有“咔哒”声,用万用表测量其线圈和触点是否通断正常。
电源输出与滤波电路检查
如果输入和切换都正常，但设备工作不正常（如声音失真）,问题可能出在这里。
-
测量输出电压：
- 在电源板正常工作的情况下（插上充电器或装上电池），用万用表“直流电压档”测量供给主控板和功放板的电压输出端。
- 将测量值与音箱标签或设计规格上的标称电压进行比较，如果电压过低、过高或没有输出,说明电源板有问题。
-
检查滤波电容：
- 这是最常见的故障点之一,电容鼓包或漏液必须更换。
- 即使外观正常，也可能因老化而失效，失效的电容会导致电压纹波增大,引起声音失真或系统不稳定。
- 如果怀疑电容失效，最直接的办法就是更换，通常电源板上有多颗大小容量的滤波电容，全部换上新的同规格电容，成本不高,但效果显著。
芯片级维修（进阶）
如果以上步骤都检查过，仍然找不到问题,那么可能是电源管理芯片或PWM控制器等核心芯片损坏。
- 识别芯片： 找到电路板上最大的芯片，通常上面印有型号（如IP6528, OZ9963等）。
- 检查供电和使能引脚： 查阅芯片的数据手册（在网上搜索型号即可找到），确认其供电引脚（VCC）是否有正常的电压输入，使能引脚（EN）是否被正确拉高或拉低。
- 检查外围元件： 芯片损坏有时是由其外围的电阻、电容或电感引起的，一个反馈电阻的阻值改变,会导致输出电压异常。
- 更换芯片： 如果确认是芯片本身损坏，需要使用热风枪将其拆下，然后焊接上新的同型号芯片，这是难度最高的操作,需要熟练的技巧。
第四部分：总结与建议
- 从简到繁： 维修遵循“先外后内、先简后繁”的原则，先检查保险丝、接口、电容等易损件,再深入到芯片级。
- 善用网络： 遇到不认识的元件或芯片，拍照后在网上搜索“蓝牙音箱电源板元件图”、“XX芯片型号引脚图”等,通常能找到有用的信息。
- 代换原则： 对于电容、电阻、二极管等元件，只要参数（耐压、容值/阻值、尺寸）匹配,就可以直接代换。
- 量力而行： 如果对电子技术不熟悉，或者维修过程中遇到困难，不要强行操作，以免造成二次损坏，对于价值不高的音箱,直接更换电源板或整个音箱可能是更经济的选择。
希望这份详细的指南能帮助你成功修复你的蓝牙音箱！祝你维修顺利！
