RFID系统的核心组成部分
一个完整的RFID系统主要由三大部分组成：

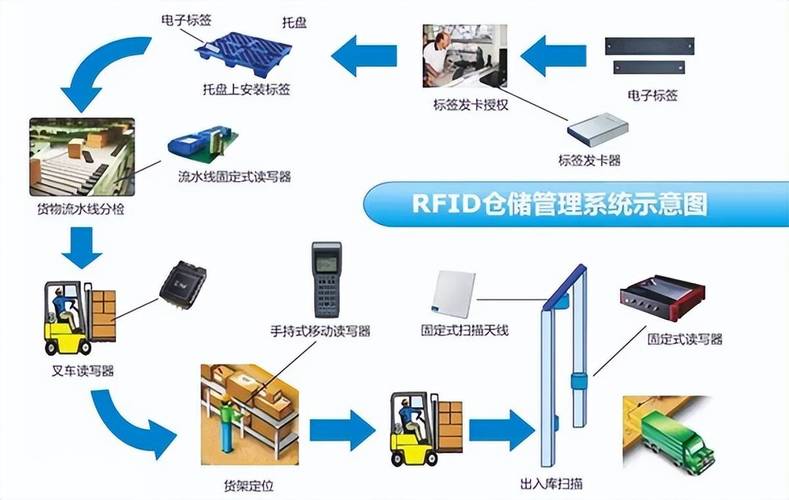

（图片来源网络，侵删）
-
- 这是附着在物品上的“身份证”，是数据的载体，它内部有一个微型芯片和天线。
- 芯片：存储着唯一或可修改的电子数据，如产品ID、序列号、生产日期等。
- 天线：用于接收读写器发出的射频信号，并将芯片的数据发送回去。
-
读写器
- 这是系统的“大脑和嘴巴”，负责与标签进行通信。
- 它通过天线发射特定频率的无线电波,激活标签并接收标签返回的数据。
- 读写器可以连接到计算机或网络,将读取到的数据上传进行处理。
-
应用软件/中间件
- 这是系统的“神经系统”，负责处理从读写器传来的数据。
- 它将原始数据转换成有意义的信息,并进行存储、分析、管理和展示，例如更新库存数据库、触发警报等。
RFID技术的工作流程（“握手”过程）
RFID的识别过程可以分解为以下几个关键步骤,这个过程通常被称为“电磁耦合”或“反向散射耦合”：
第一步：激活与供电
- 读写器通过其天线,向周围空间发射特定频率的电磁波，形成一个电磁场。
- 当RFID标签进入这个电磁场范围时,标签内置的天线会“捕获”到这些电磁波。
- 对于无源标签（最常见、最便宜），它通过捕获到的电磁波能量，为标签内部的芯片和电路供电，使其“苏醒”并准备工作，这个过程就像太阳能电池板吸收光能一样。
第二步：数据交换
- 读写器指令：激活后的标签会等待读写器发出的指令，读写器可以发送指令，如“请读取你的ID”或“请写入新的数据”。
- 标签响应：标签接收到指令后，会按照指令操作。
- 如果是读取，标签会将其芯片中存储的数据，通过自己的天线，以调制的方式（改变电磁波的某些特性，如振幅或频率）发送出去，这被称为“反向散射”，就像把接收到的波“反射”回去，并在反射的波中“编码”了自己的信息。
- 如果是写入，标签会接收读写器发来的新数据，并将其存储到芯片中。
第三步：数据解码与处理
- 读写器的天线接收到标签返回的微弱调制信号。
- 读写器内部的解码器会解读这些信号,将其还原成原始的数字数据（一串16位的ID码）。
- 解码后的数据通过接口（如USB、以太网）传输到连接的计算机或服务器上的应用软件。
第四步：应用处理
- 应用软件接收到数据后,会进行后续处理：
- 数据验证：检查ID是否有效。
- 数据库查询：根据ID查询该物品的详细信息（如名称、位置、状态等）。
- 业务逻辑：执行相应操作，如更新库存记录、打开仓库门、在显示屏上显示信息等。
关键区别：无源 vs. 有源 vs. 半有源标签
理解这三种标签的区别,是理解RFID技术工作原理的关键。

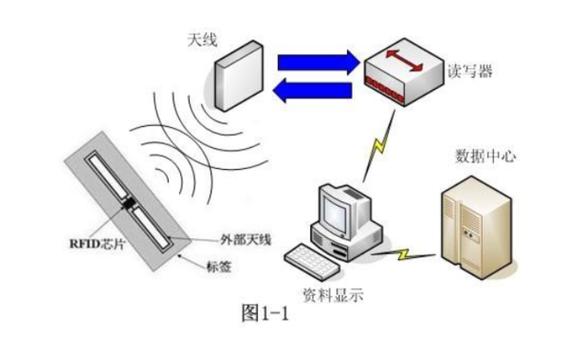

（图片来源网络，侵删）
| 特性 | 无源标签 | 有源标签 | 半有源标签 |
|---|---|---|---|
| 供电方式 | 完全依赖读写器发射的电磁波供电 | 内置电池供电 | 内置电池供电，但通信时仍需读写器能量激活 |
| 读写距离 | 短（厘米到十几米） | 远（几十米甚至上百米） | 中等（几米到十几米） |
| 成本 | 低 | 高 | 中等 |
| 寿命 | 长（理论上无限，无电池耗尽问题） | 有限（电池寿命决定，通常3-10年） | 中等（电池只用于维持芯片工作，通信耗能少，寿命较长） |
| 数据存储 | 通常较小（几百比特到几KB） | 较大（可达几十KB） | 较大 |
| 主要应用 | 商品零售、物流跟踪、门禁卡、图书管理 | 车辆管理、集装箱跟踪、人员定位 | 动物管理、资产跟踪、环境监测 |
一个生动的比喻：手电筒和镜子
为了让你更好地理解,我们可以用这个比喻：
-
读写器：就像一个手电筒，它会发出光（电磁波）。
-
无源标签：就像一面特制的镜子。
- 手电筒（读写器）照镜子（标签），镜子被照亮（激活与供电）。
- 你对着镜子喊一个指令（“请告诉我你的编号！”），镜子接收到声波（指令）。
- 镜子用反射回来的光（反向散射信号）向你“闪烁”它的编号（数据交换）。
- 你的眼睛（读写器接收器）看到闪烁的光，大脑（应用软件）解读出那个编号（数据解码与处理）。
-
有源标签：就像一个自带电池的小灯。

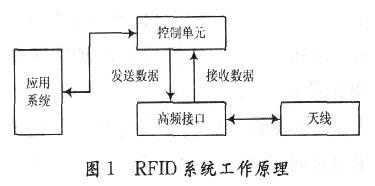

（图片来源网络，侵删）- 小灯（标签）一直亮着（电池供电），主动发光。
- 手电筒（读写器）照到它，它会直接用灯光向你“闪烁”编号，无需手电筒的能量来激活（主动通信）。
- 因为它自己发光,所以手电筒可以离它很远也能看到（读写距离远）。
RFID技术的优势
相比传统的条形码,RFID具有巨大优势：
- 非接触式读取：无需“看见”标签，穿透性强，可穿透纸张、木材、塑料等非金属材质。
- 批量读取：一个读写器可以同时读取多个标签，效率极高。
- 数据可读写：条形码是只读的，而RFID标签可以反复擦写和更新数据。
- 耐用性：标签封装后可以防水、防磁、耐高温，适应各种恶劣环境。
- 唯一性：每个标签都有一个全球唯一的ID，安全性高。
RFID技术的工作原理,本质上就是利用无线电波进行非接触式的双向数据通信，通过读写器发射电磁波激活**标签，标签在获取能量后，通过反向散射的方式将自身存储的数据返回给读写器，最终由应用软件**进行处理，从而实现对物品的自动识别和管理，其核心在于电磁感应和反向散射耦合技术，并根据标签是否需要外部供电，分为无源、有源和半有源等不同类型，以适应各种应用场景。
