什么是相变导热技术？
相变导热技术就是利用材料在相变温度点（如从固态变为液态）时，能够吸收或释放大量潜热 的物理特性来传递热量。
（图片来源网络，侵删）
核心原理：
- 显热: 物体温度升高或降低时吸收或放出的热量，这和我们日常理解的“加热”、“冷却”相关。
- 潜热: 物体在相变（如熔化、凝固、汽化、凝结）过程中，温度保持不变，但吸收或放出的热量,这部分热量非常大。
相变导热材料的关键优势就在于此： 当发热元件（如CPU、GPU）的温度升高，达到PCM的熔点时，PCM开始从固态熔化为液态，在这个过程中，它会吸收大量的热量（熔化潜热），从而将发热元件的温度“锁定”在熔点附近，有效防止其温度进一步飙升，当设备停止工作或温度降低时，液态的PCM又会凝固，释放出之前吸收的潜热,为下一次散热循环做好准备。
主要相变导热材料类型
相变导热材料根据其物理形态和主要应用,可以分为以下几大类：

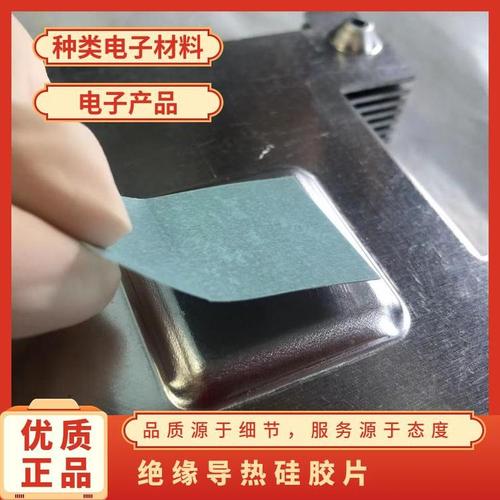

相变导热垫
这是最常见的应用形式，通常被称为“软导热垫”或“相变片”。
（图片来源网络，侵删）
- 形态： 类似于导热硅脂，但被制成薄片状，夹在一层离型膜之间,初始状态通常是柔软的固态或半固态。
- 工作原理：
- 安装时，通过施加压力和热量（通常来自芯片自身的发热），PCM层开始熔化,变成粘稠的液体。
- 这种液体能够填充散热器与发热芯片之间所有微观层面的不平整和空隙。
- 冷却后，PCM重新凝固，形成一个与接触面完美贴合的“导热桥梁”。
- 优点：
- 接触热阻极低： 填充空隙的能力远超传统硬质导热垫。
- 安装方便： 像贴纸一样简单，无需涂抹,不易污染。
- 缓冲性好： 能吸收一定的应力,保护芯片。
- 缺点：
- 厚度通常比硬质导热垫大,占用空间。
- 导热系数相对较低（通常在1-8 W/m·K）。
- 长期高温下可能出现“泵出效应”（被热压挤出）或“干涸”。
- 典型应用： CPU/GPU散热模组、电源模块、IGBT模块、LED照明驱动等。

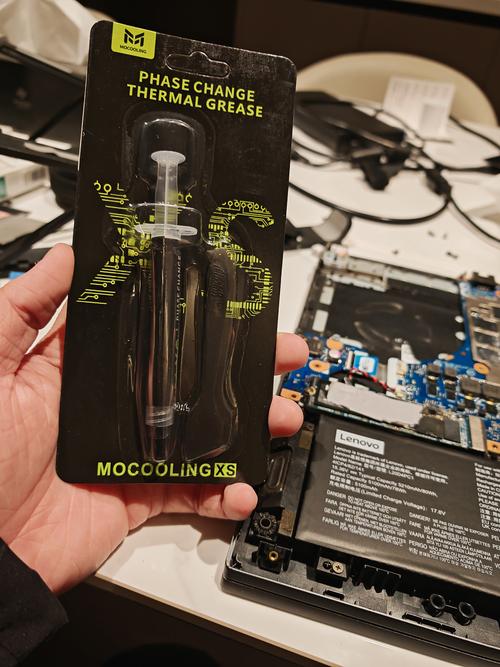

相变导热膏
形态上与传统导热硅脂非常相似,但其核心成分是相变材料。
- 形态： 糨糊状,通常装在注射管中。
- 工作原理：
- 涂抹在发热芯片上后，当温度升高到其相变点时，膏体中的PCM颗粒熔化,形成一层液态薄膜。
- 这层薄膜通过相变过程高效地传递热量,同时也能很好地填充微观空隙。
- 优点：
- 热阻极低,性能接近甚至优于高端导热硅脂。
- 不易“干涸”或“硬化”,寿命通常比硅脂长。
- 不含硅油,对某些敏感设备更安全。
- 缺点：
- 涂抹需要技巧,用量控制不当会影响效果。
- 价格通常较高。
- 典型应用： 对散热性能和长期稳定性要求极高的服务器、工作站、超频玩家主机。
相变微胶囊
这是一种更前沿的材料形式，将微小的相变材料颗粒（如石蜡）包裹在聚合物外壳中,形成微米或纳米级的胶囊。
- 形态： 可以是粉末状，也可以作为添加剂混入其他材料（如塑料、导热硅脂、导热垫）中。
- 工作原理：
- 当复合材料温度升高时，内部的PCM颗粒达到熔点并熔化,吸收热量。
- 聚合物外壳防止了液态PCM的泄漏,并提供了结构强度。
- 优点：
- 解决了传统PCM泄漏的问题。
- 可以与多种基材复合，实现功能一体化（如既提供结构支撑又提供散热）。
- 应用范围广。
- 缺点：
- 技术较新,成本高。
- 散热效率受限于微胶囊的含量和封装效果。
- 典型应用： 5G基站外壳、航空航天轻质结构、电池包热管理系统。
定形相变材料
通过在高导热性的骨架材料（如石墨、泡沫金属）中吸附PCM制成,使其在熔化后仍能保持固定的形状。
- 形态： 块状、片状或可定制形状。
- 工作原理：
- 结合了PCM的高潜热和骨架材料的高导热性。
- 即使PCM熔化，骨架也能维持结构，防止泄漏,并快速将热量从内部传导到外部。
- 优点：
- 形状稳定,无泄漏风险。
- 整体导热性能优异。
- 可设计性强,可做成复杂的形状。
- 缺点：
- 成本较高。
- 密度可能较大。

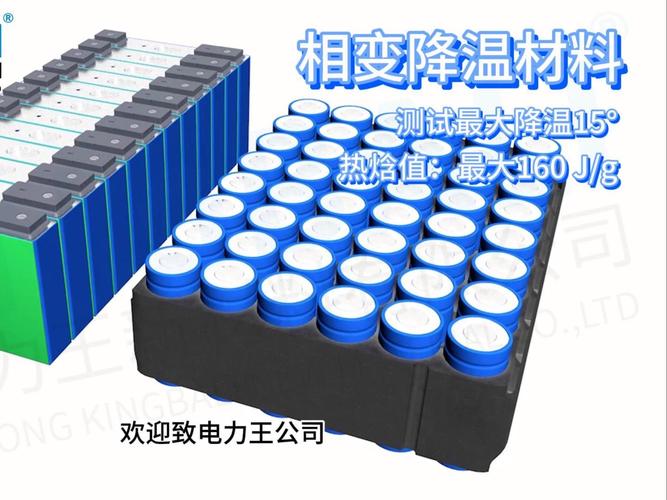

- 典型应用： 电池热管理、数据中心蓄冷、太阳能利用、精密仪器恒温。
核心性能参数
选择相变导热材料时,需要关注以下几个关键参数：
（图片来源网络，侵删）
- 相变温度: 这是最重要的参数，必须选择相变温度略高于设备正常工作最高温度的材料，如果CPU最高温度为85°C，那么选择80-85°C相变温度的PCM最为理想，这样能在温度接近上限时启动强效散热,但又不会过早熔化导致接触不良。
- 相变潜热: 单位质量或单位体积的材料在相变过程中吸收/释放的热量，潜热越高,单位体积的散热能力越强。
- 导热系数: 决定了材料传导热量的速度，虽然相变过程本身是主要散热机制，但固态时的导热系数也很重要,它决定了热量从芯片传递到相变界面的速度。
- 热稳定性与使用寿命: 材料在反复的“熔化-凝固”循环后，性能是否会衰减,优质的PCM应能承受数千次循环而性能稳定。
- 可靠性: 包括是否易燃、是否腐蚀金属、是否吸湿、是否泄漏等。
与传统散热材料的对比
| 特性 | 相变导热材料 | 导热硅脂 | 导热硅垫 | 液态金属 |
|---|---|---|---|---|
| 热阻 | 极低 (接近硅脂) | 极低 | 较高 | 最低 |
| 安装便利性 | 非常方便 (垫片) | 较差 (需涂抹) | 方便 (垫片) | 非常不便 (有导电性,危险) |
| 长期可靠性 | 优秀 (不易干涸) | 差 (易干涸、硬化) | 一般 (可能被挤出) | 一般 (易腐蚀、需泵维护) |
| 厚度 | 中等 | 极薄 | 较薄 | 不适用 |
| 成本 | 中等 | 低 | 低 | 非常高 |
| 安全性 | 高 (通常不导电) | 高 (通常不导电) | 高 (通常不导电) | 极低 (高导电性) |
总结与展望
相变导热技术散热材料凭借其低热阻、高可靠性、安装方便等突出优点，已经成为现代电子设备，特别是高性能计算、5G通信、新能源汽车等领域不可或缺的散热解决方案。
未来发展趋势：
- 高导热化： 通过添加石墨烯、氮化硼等高导填料,进一步提升材料的整体导热系数。
- 复合化与定形化： 开发更多性能优异的定形PCM和微胶囊复合材料，解决泄漏问题,拓展应用场景。
- 智能化： 研究相变温度可调的智能材料,使其能根据不同工况动态调整散热性能。
- 环保化： 开发基于生物基或可回收的环保型相变材料。
相变导热技术是一种高效、可靠的被动散热手段，它巧妙地利用了物质相变的物理规律,为解决日益严峻的电子设备散热问题提供了强有力的技术支撑。
