第一部分:认识开关小板 (电源板)
在开始维修前,先了解一下这块板子:

- 输入端: 接收市电(220V交流电),通过一个电源插座或直接通过电线连接。
- 输出端: 输出多组低压直流电(如 +12V, +5V, +3.3V 等),通过排线连接到显示器内部的“主板”和“背光驱动板”。
- 主要元件:
- 保险丝: 第一道防线,电流过大时会熔断。
- 压敏电阻: 防止电网电压过高(如雷击)损坏电路。
- X电容、Y电容: 滤除电源干扰。
- 整流桥: 将交流电转换为脉动直流电。
- PFC (功率因数校正) 电路 (高端板子才有): 提高电源效率。
- 开关变压器: 核心部件,通过高频开关动作实现变压。
- PWM控制器 (如UC384x系列): 控制开关管的工作频率和占空比,从而稳定输出电压。
- 开关管 (MOSFET): 执行高速开关动作。
- 光电耦合器 (光耦): 负责从高压侧向低压侧传递“电压正常”的反馈信号,实现稳压。
- 输出整流二极管和滤波电容: 将脉动直流电平滑成稳定的直流电。
- 指示灯LED和按键接口。
第二部分:常见故障现象与初步判断
| 故障现象 | 可能的原因 | 初步判断 |
|---|---|---|
| 完全不通电,指示灯不亮 | - 电源线问题 - 保险丝熔断 - 压敏电阻击穿 - 整流桥损坏 - 开关管击穿 - PWM控制器损坏 |
最常见故障,通常由市电波动或元件老化引起。 |
| 指示灯亮,但屏幕不亮,无图像 | - 保险丝熔断 - PWM控制器或其供电电路异常 - 光耦或反馈电路故障 - 输出电压异常 |
高压部分或反馈电路出问题的可能性大。 |
| 开关失灵,需反复按动 | - 按键本身接触不良 - 按键引脚周围电路氧化或腐蚀 - 相关的微处理器或I/O芯片故障 |
通常是按键或其接口问题。 |
| 屏幕闪烁,或出现“滋滋”声 | - 滤波电容失效(鼓包、失容) - 开关变压器磁芯松动 - 某个元件虚焊 |
电容问题是首要 suspect。 |
第三部分:维修准备工作
所需工具:
-
基础工具:
- 螺丝刀套装: 十字、一字、六角梅花等。
- 防静电手环: 非常重要! 防止静电击穿精密元件。
- 万用表: 必备工具,用于测量电压、电阻、通断。
- 放大镜或显微镜: 帮助观察微小元件和焊点。
-
焊接工具:
- 电烙铁: 建议使用可调温的(如300-350°C),配尖头和刀头。
- 焊锡丝: 直径0.8mm或1.0mm,含松香。
- 吸锡器: 或吸锡线,用于拆焊元件。
- 松香助焊剂: 提高焊接质量。
- 热风枪: 用于拆焊贴片元件(如IC、电容)。
-
安全工具:
- 绝缘手套和护目镜: 在处理220V输入部分时,安全第一!
- 隔离变压器: 强烈推荐! 它可以将220V市电与电网隔离,在维修时能有效防止触电。
第四部分:详细维修步骤
⚠️ 安全警告:在进行任何操作前,请务必断开显示器电源,并拔下电源线,如果使用隔离变压器,请确保其工作正常。

拆机与目视检查
- 断电并拆机: 拔掉电源线,拆开显示器的后盖和外壳,通常需要拧下后壳的螺丝,然后小心地撬开卡扣。
- 定位电源板: 找到那块带有电源插座、保险丝和众多电解电容的电路板。
- 目视检查(最关键的一步):
- 看保险丝: 找到板上的保险丝(通常是一个玻璃管或黑色的方块),观察玻璃管内部是否发黑、熔断,如果断了,说明后面有严重短路。
- 看电容: 仔细检查所有电解电容,看是否有鼓包、漏液、顶部凸起的现象,这是最常见的故障点之一。
- 看烧毁痕迹: 闻一闻是否有焦糊味,观察电路板上的元件,特别是保险丝、整流桥、开关管、PWM芯片等,是否有烧黑、炸裂的痕迹。
- 看虚焊: 轻轻摇动一下大的元件(如变压器、电容、散热片),看焊脚是否有松动。
测量与诊断
-
测保险丝:
- 如果保险丝熔断,切勿直接更换新的保险丝就通电! 必须先找到导致它熔断的短路点。
- 断电测量: 用万用表的二极管档或电阻档,测量保险丝之后的电路对地(通常是负极或大面积铜箔)的电阻。
- 正常情况: 阻值应在几千欧以上。
- 短路情况: 阻值很小或接近0,重点检查整流桥、开关管、PFC管是否击穿(用二极管档测量D-S或G-S极是否短路)。
-

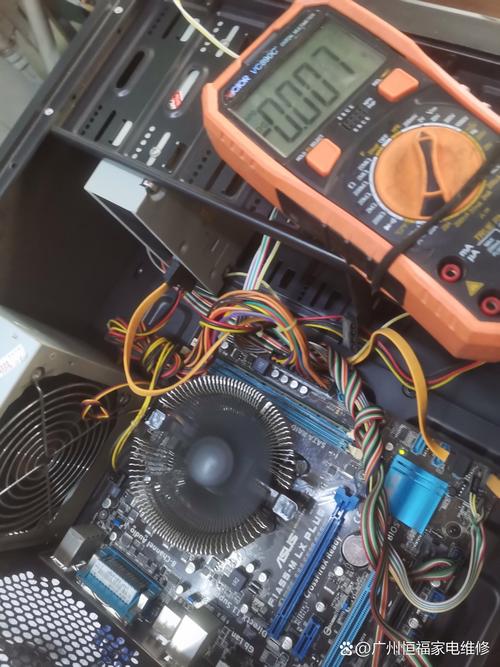

测输出电压:
- 如果保险丝是好的,或者已经更换了新保险丝且确认无短路,可以通电测量。
- 安全操作: 通电时手不要乱碰,最好使用隔离变压器,只接通电源板,先不连接到主板。
- 用万用表的直流电压档,测量电源板各组输出端(通常有标注,如 +12V, +5V)的电压是否正常,如果电压为0或严重偏低,问题可能在PWM控制器、光耦反馈电路或其供电电路。
-
测关键点电压:
- 如果没有输出电压,可以测量PWM控制器(如UC3842/3843)的供电脚(通常是VCC脚,如8脚)是否有启动电压(约10-20V),如果没有,检查其启动电阻和供电电路。
- 测量PWM控制器的输出脚(如6脚),看是否有PWM脉冲信号输出,如果没有,说明控制器本身或其外围电路损坏。
元件更换与维修
根据上一步的诊断结果进行针对性维修:

-
更换保险丝:
- 找到同规格、同电流值的保险丝(注意是快断还是慢断)。
- 用烙铁焊下旧的,焊上新的。
-
更换电容:
- 这是最常见的维修,找到鼓包或失效的电容。
- 记录下电容的耐压值和容量值(如 16V 1000µF),购买新的替换,耐压值可以等于或略高,容量值最好相同。
- 注意电容的极性,焊反会导致爆炸!长脚为正,通常在电路板上有“+”标记。
-
更换开关管/整流桥:
- 如果测量发现它们击穿短路,需要更换。
- 拆下损坏的元件,找到型号完全相同或参数兼容的替换件。
- 焊接时注意散热,避免过热损坏新元件。
-
补焊虚焊点:
对于肉眼可见的虚焊点,直接用电烙铁加少量焊锡重新焊一遍即可。
测试与组装
- 单独测试电源板: 在装回显示器内部之前,将电源板独立放置,连接好电源线和输出排线(如果需要),再次测量输出电压是否稳定正常。
- 装回显示器: 确认电压正常后,将电源板装回显示器,连接好所有排线和连接线。
- 整机测试: 盖上后盖,通电测试,观察指示灯是否正常,屏幕是否能点亮显示图像。
第五部分:进阶技巧与注意事项
- 从简单到复杂: 维修遵循“先易后难”的原则,先看、测保险丝和电容,这些是故障率最高的部分。
- 标记与拍照: 拆卸前,用手机拍下接线位置和元件布局,避免装错。
- 不要盲目更换元件: 在没有明确判断时,不要随意更换IC或贵重元件,否则可能扩大故障。
- 寻求图纸和资料: 如果找不到型号,可以在网上搜索电源板上的丝印(如型号、芯片编号),有时能找到电路图或维修资料。
- 何时放弃: 如果发现板子有严重烧毁,如PCB铜箔烧断、多层板损坏,或者找不到明确故障点,建议更换一块新的电源板,现在很多型号的电源板价格不高,自己维修耗时耗力,性价比不高。
希望这份详细的指南能帮助您成功修复您的显示器!祝您维修顺利!
