第一部分：安全第一！准备工作与注意事项
在开始任何维修之前,请务必遵守以下安全准则，这比修好灯更重要！
（图片来源网络，侵删）
- 断开电源！ 这是最重要的一步，将LED灯插头从插座上拔下，或者关闭对应的墙壁开关，为了确保安全，最好在维修前用验电笔或万用表的电压档确认输入端已无电压。
- 放电！ 即使断开电源，电源模块中的大容量电容（通常体积很大）里可能仍然储存着高压电，在触碰任何元件之前，必须对这些电容进行放电，可以用一个大功率电阻（如1KΩ, 5W）或螺丝刀的绝缘柄，小心地短接电容的两个引脚。
- 工具准备：
- 万用表： 必备工具，用于测量电压、电阻、通断。
- 电烙铁和焊锡丝： 用于拆卸和焊接元件。
- 吸锡器或吸锡线： 用于拆卸元件。
- 放大镜（可选）： 帮助观察小元件和焊点。
- 绝缘胶带、热缩管： 用于修复后的绝缘处理。
- 环境准备： 在一个光线充足、干净整洁的工作台上进行维修，避免在有易燃物的地方操作。
第二部分：维修流程：从简到繁，逐步排查
维修遵循“先外后内、先易后难”的原则。
初步诊断——问题出在电源还是灯珠？
很多时候,问题不一定出在电源模块上。
-
观察现象：
- 完全不亮： 可能是电源故障，也可能是灯珠或驱动板故障。
- 闪烁： 多数情况是电源模块输出电流不稳定或失效。
- 亮度严重不足或发红： 通常是电源输出电压或电流过低。
- 有“滋滋”声或异味： 电源模块内部元件很可能已损坏。
-

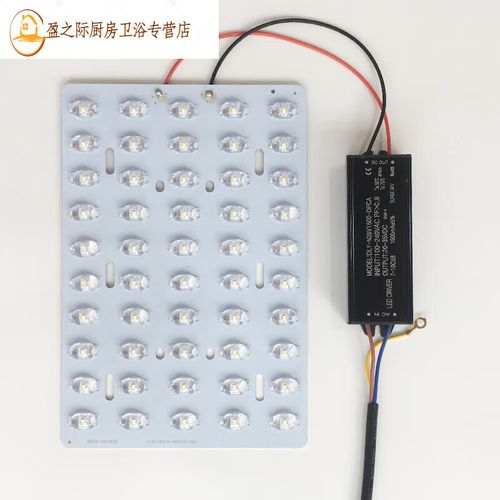

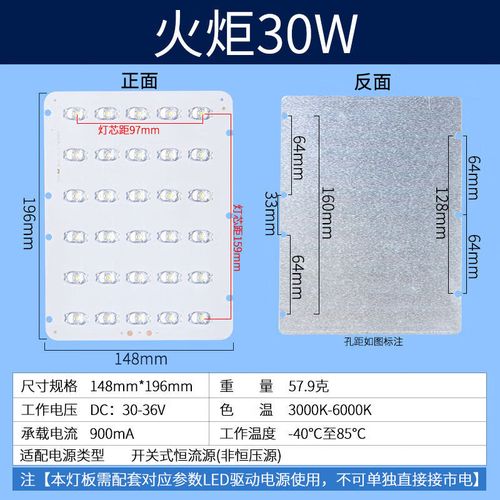

隔离测试法（最有效的方法）：
（图片来源网络，侵删）- 准备一个可调直流电源： 这是最专业的测试方法，如果没有，可以找一个电压和功率匹配的、确认好的同类型电源进行替换测试。
- 操作：
- 断开原装电源模块与LED灯珠板的连接。
- 将可调直流电源的正负极接到原电源模块的输出端（注意正负极不要接反！）。
- 缓慢调节电压,直到达到原电源的标称输出电压（例如12V或24V）。
- 观察LED灯珠板是否正常点亮。
- 判断：
- 如果灯珠板正常亮了，那么恭喜你，100%是电源模块坏了。
- 如果灯珠板依然不亮或闪烁，那么问题可能出在灯珠板本身（例如灯珠烧毁、铜箔线路断裂），你需要维修灯珠板，而不是电源。
拆解与目视检查
如果确认是电源模块故障,接下来就轮到它了。
- 拆开电源外壳： 大多数LED电源是用卡扣或螺丝固定的，小心地将其打开，不要损坏外壳。
- 仔细观察：
- 保险丝： 查看位于输入端的保险丝（通常是一个小玻璃管或类似电阻的元件），如果中间的熔断丝断了或发黑，说明有严重短路，更换前必须先找到短路原因，否则换上新的会立刻再次烧毁。
- 电解电容： 检查顶部是否“鼓包”、“漏液”或“炸裂”，这是最常见的故障点之一，通常是由于电容老化或电压/电流冲击造成的。
- 电阻、二极管、MOS管： 查看是否有明显的烧焦、发黑、裂痕或爆开的痕迹。
- PCB板： 查看铜箔线路是否有烧断的痕迹。
通电测试与电压测量
在目视检查后,进行通电测试，但要非常小心！
- 设置万用表： 将万用表调至直流电压档，量程大于电源的标称输出电压（如测24V电源，选50V档）。
- 关键测量点：
- 输入端电压： 在电源的输入端（通常会标有 L, N, PE 或 AC 220V 字样）测量，通电后，这里应该有约220V的交流电压，如果这里没电，检查电源线和开关。
- 输出端电压： 在电源的输出端（通常会标有 +V, -V 或 DC 12V/24V 字样）测量。
- 情况A：输出端电压为0V。 这说明电源没有启动或保护电路动作了，重点检查启动电阻、PWM控制芯片（如OB2268, LD7550等）及其周边电路。
- 情况B：输出端电压严重偏低（例如标称24V，但只有几伏）。 这说明电源处于过载保护或短路保护状态，极有可能是输出端的滤波电容失效，或后级整流二极管（通常是肖特基二极管）击穿短路。
- 情况C：输出端电压正常，但接上负载后电压下跌或闪烁。 这说明电源带载能力差，通常是输出滤波电容失效、功率开关管性能下降或PWM芯片异常。
元件级维修
根据上一步的测量结果,进行针对性的维修。
-
更换保险丝：
（图片来源网络，侵删）- 必须先找到短路原因！ 用万用表的二极管档或电阻档测量输入端两个端子之间的电阻，正常情况下，应该有一定阻值（几百到几千欧），如果阻值接近0，说明输入端有短路。
- 重点检查整流桥（四个二极管组成的方块）和输入滤波电容是否击穿。
- 排除短路后,更换一个相同规格（电流和尺寸）的保险丝。
-
更换电解电容：
- 这是最常见的维修,如果发现电容鼓包或漏液，直接更换。
- 更换要点： 容量（μF）和耐压值必须大于或等于原值，耐压值可以稍高一点（如原值是25V，可以用35V的），但绝不能低，体积大的可能装不进外壳。
- 注意极性,装反了会爆炸！
-
更换输出滤波电容：
如果测量发现输出电压偏低且带载能力差,很可能是它失效了，更换方法同上。
-
更换整流二极管（肖特基二极管）：
- 用万用表的二极管档测量,正向有压降（约0.2-0.5V），反向应该不通，如果正反向都导通，说明击穿短路，更换一个相同型号或参数相同（电流和耐压）的二极管。
-
更换功率开关管（MOSFET）：
- 如果怀疑是它坏了,可以用万用表的二极管档测量其三个引脚（G, D, S）之间的阻值来判断是否击穿，通常D-S之间会击穿短路。
- 更换时,注意型号和安装方式，并确保散热片安装到位。
-
检查PWM控制芯片：
如果上述元件都正常,电源还是不工作，可能是PWM芯片损坏，维修难度较大，需要专业知识，包括测量其供电脚电压、是否有PWM输出信号等，对于普通用户，如果怀疑是芯片问题，建议直接更换整个电源模块，因为芯片本身可能不好买，且维修成本高。
第三部分：常见故障与速查表
| 故障现象 | 可能原因 | 检查/维修方法 |
|---|---|---|
| 完全不亮 | 电源线或开关问题 输入保险丝熔断 输出端短路 PWM芯片或开关管损坏 |
检查电源线和开关 更换保险丝，并排查短路点 测量输出端对地电阻，排除短路 检查开关管和PWM芯片 |
| 输出电压为0V | 输入保险丝熔断 启动电路电阻开路 PWM芯片损坏 |
更换保险丝 检查从高压 |
