第一部分：认识逻辑板
什么是逻辑板？
逻辑板,也常被称为 T-CON板 (Time Control Board)，是液晶电视的核心控制部件之一，您可以把它想象成液晶屏幕的“大脑”或“神经中枢”。

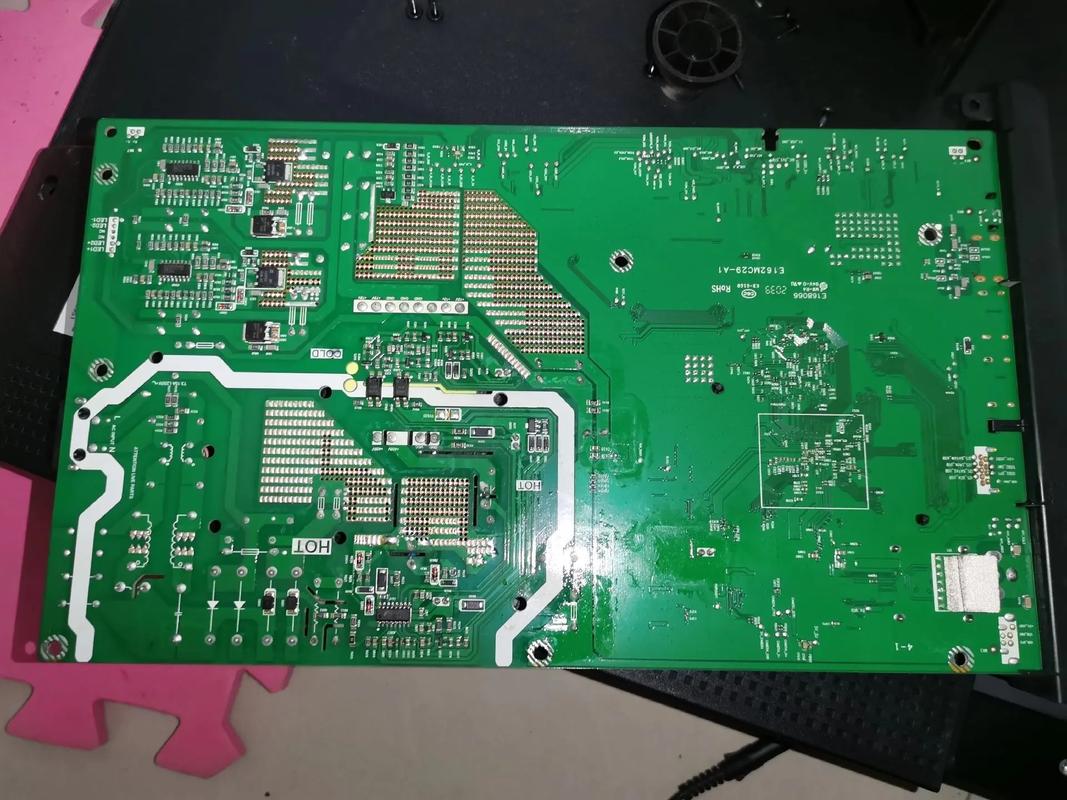

（图片来源网络，侵删）
它的主要作用是：
- 接收信号：接收来自主板（信号处理板）的LVDS（低压差分信号）或eDP（嵌入式显示端口）信号。
- 处理与分配：对图像数据进行处理、解码，然后将其转换成驱动液晶屏上数以百万计的晶体管（TFT薄膜晶体管）所需的精确时序控制信号。
- 控制像素：向屏幕的行和列驱动器发送信号，精确控制每个像素点的“开启”、“关闭”和“灰度”，从而最终形成我们看到的一幅完整、清晰的图像。
没有逻辑板的正确工作,主板送来的信号就无法在屏幕上正确显示。
逻辑板的位置与外观
- 位置：通常位于液晶屏的背面，通过柔性排线（FFC/FPC）与屏幕的驱动电路直接连接，它被一个金属屏蔽罩覆盖，以防止电磁干扰。
- 外观：一块绿色的印刷电路板（PCB板），上面有多个芯片（主要是驱动IC，如MPS、RTD、Novatek等品牌的方案）、电阻、电容、电感等元器件，以及几组连接器，用于连接主板和屏幕。
第二部分：逻辑板常见故障现象
当逻辑板出现故障时,电视通常能正常开机（有声音），但屏幕显示会出现问题，以下是典型故障现象：
-
花屏 / 错乱屏

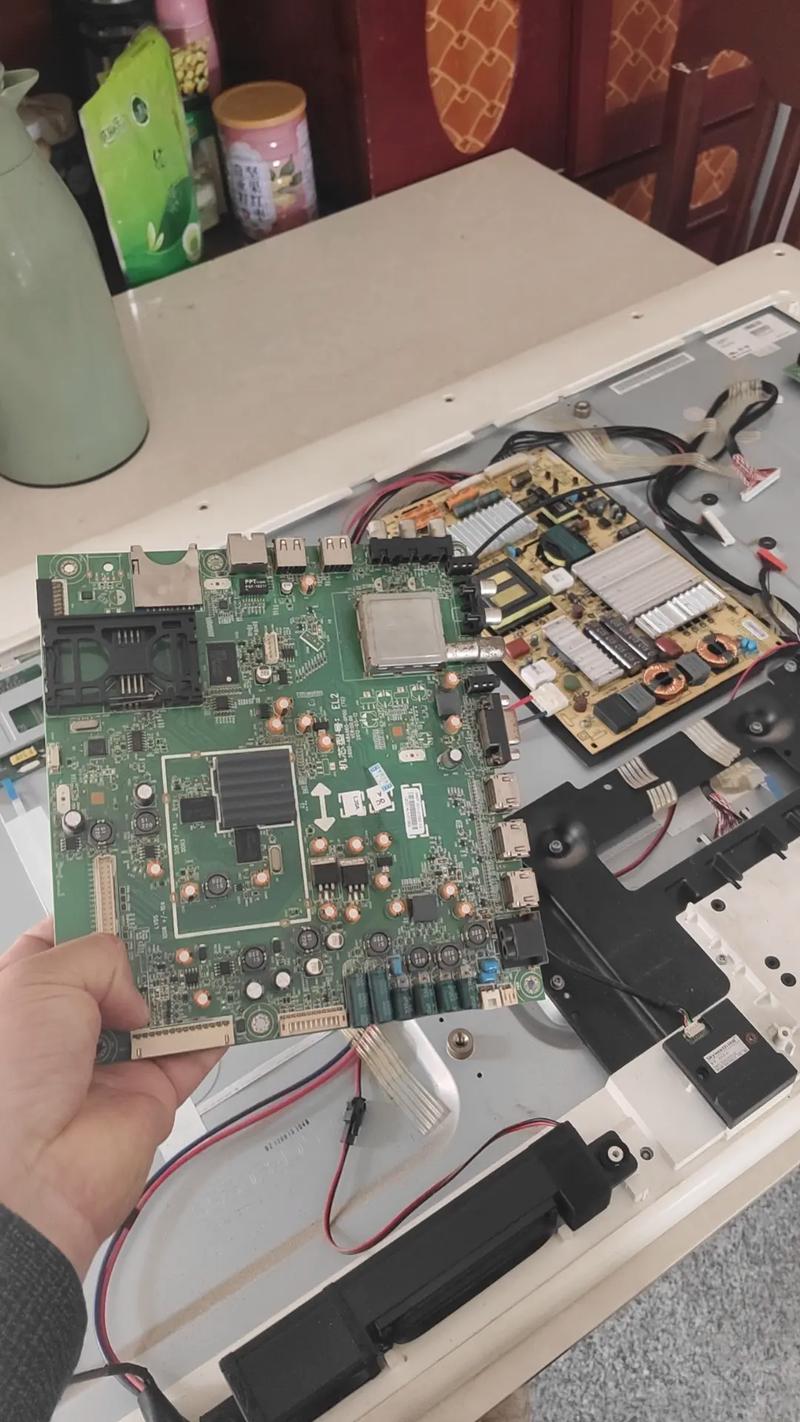

（图片来源网络，侵删）- 表现：屏幕上出现彩色竖条、横条、马赛克、乱码、色块或扭曲的图像，图像内容能看出原始轮廓，但严重失真。
- 原因：通常是逻辑板上驱动IC或其周边供电、时钟、数据线等信号传输出现问题。
-
白屏 / 黑屏
- 表现：屏幕全白、全黑或显示非常暗淡的图像，但声音正常，有时背光亮，图像内容“藏”在后面，需要用强光斜着照射屏幕才能隐约看到。
- 原因：可能是逻辑板没有给屏幕驱动电路提供正确的使能信号或复位信号，导致驱动电路不工作。
-
图像缺色 / 偏色
- 表现：图像严重偏色，例如缺少红色、绿色或蓝色，整个画面呈一种颜色（如全绿、全蓝）。
- 原因：通常是逻辑板到屏幕的RGB数据线接触不良，或逻辑板上处理RGB信号的通道有故障。
-
图像闪烁
- 表现：整个屏幕或局部区域图像亮度不稳定，快速明暗变化。
- 原因：逻辑板的供电电压不稳定，或者时钟信号有问题。
-
一条或多条水平/垂直亮线/暗线

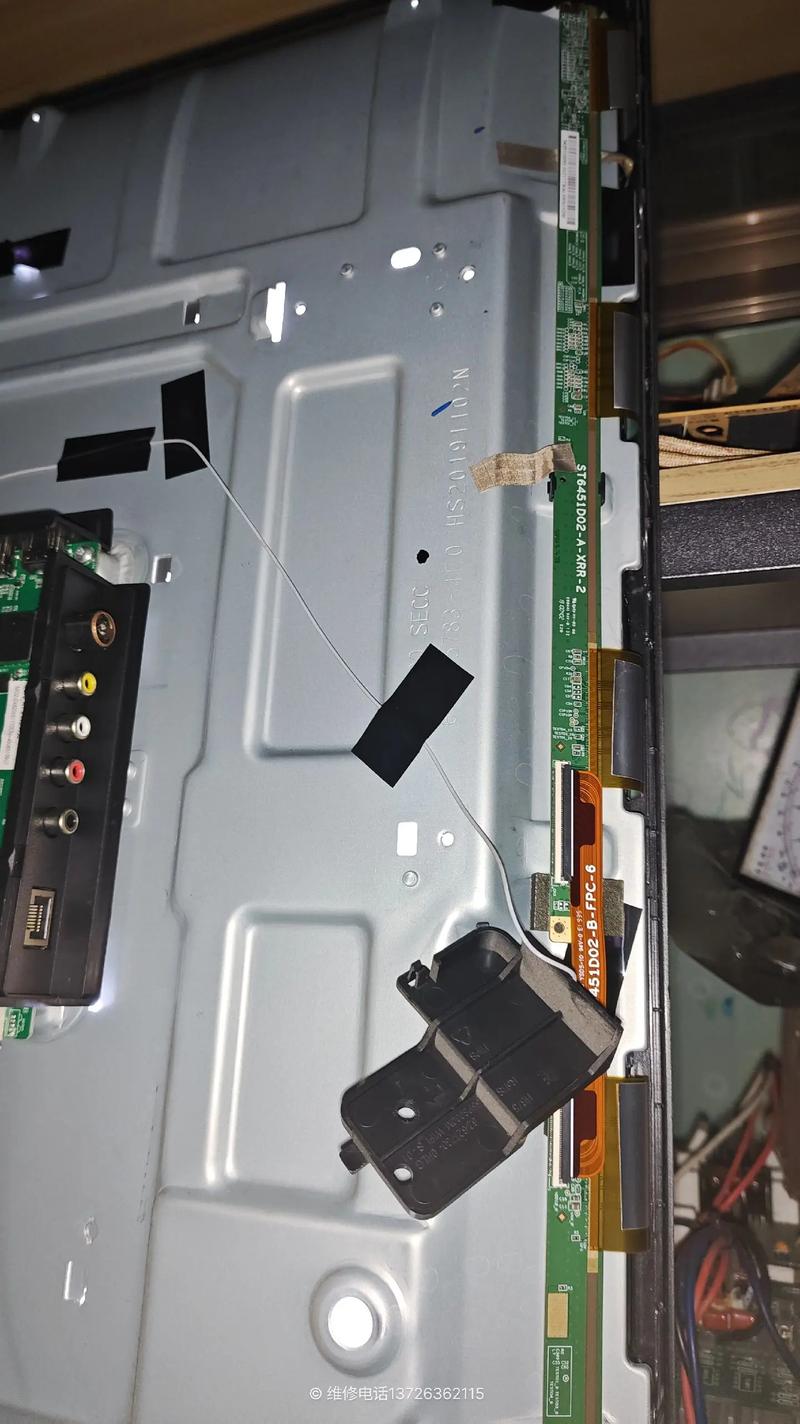

（图片来源网络，侵删）- 表现：屏幕上出现一条或多条固定不变的亮线或暗线，贯穿整个屏幕。
- 原因：这通常是屏幕本身的物理损坏（TFT损坏），但有时也可能是逻辑板上对应的行/列驱动IC或其驱动电路故障。
第三部分：维修前的准备工作
所需工具与设备
- 基础工具：
- 防静电手环：必备！ 逻辑板上的CMOS芯片非常怕静电。
- 螺丝刀套装：包含十字和内梅花（星形）螺丝刀。
- 撬棒：用于安全地撬开卡扣和分离柔性排线。
- 放大镜或显微镜：用于观察细小焊点和元器件。
- 万用表：用于测量电压、通断和电阻。
- 电烙铁：建议使用可调温的恒温烙铁（推荐300-350℃）。
- 吸锡器：或使用吸锡线。
- 松香、助焊剂：帮助焊接。
- 细焊锡丝：直径0.3mm-0.8mm。
- 小刷子和酒精：用于清洁电路板。
- 进阶设备（强烈推荐）：
- 可调直流稳压电源：维修利器！ 可以安全地为逻辑板提供可调的电压和电流，用于上电测试和故障排查，避免因电压过高烧毁板子。
- 示波器：用于观察关键的波形信号，如VGH、VGL、VCOM、STV、CLK等，是精确定位故障点的“火眼金睛”。
安全注意事项
- 断电操作：在进行任何拆解和焊接前，务必拔掉电视电源线。
- 静电防护：全程佩戴防静电手环，并确保其良好接地。
- 轻拿轻放：逻辑板和屏幕都非常脆弱，避免弯曲、摔落或用力拉扯柔性排线。
- 记录与标记：在拆卸前，用手机拍下接线位置和排线方向，特别是多根排线时，防止插错。
第四部分：逻辑板维修步骤
第一步：故障诊断与初步判断
在拆开机壳前,先根据屏幕的故障现象进行初步判断。
- 有图像，但有花屏、缺色：故障大概率在逻辑板或屏幕本身。
- 无图像，但声音正常：可能是逻辑板、屏线、屏幕驱动电路或主板（但主板故障通常也会无声音）。
第二步：拆机与隔离
- 拆掉电视后盖,找到逻辑板，它通常被金属屏蔽罩盖着。
- 记录下所有连接器的位置和排线方向。
- 小心地拔掉所有连接线：连接主板的排线、连接屏幕的排线、供电线等。一定要垂直拔出，切忌左右摇晃！
- 拧下固定屏蔽罩的螺丝,取下屏蔽罩，露出逻辑板本体。
第三步：目视检查与清洁
- 仔细检查：在明亮光线下，仔细观察逻辑板正反面，寻找以下问题：
- 虚焊：芯片引脚与焊盘连接处有光泽不均、裂纹或焊锡球。
- 烧毁：是否有元器件烧黑、炸裂，特别是电容和IC。
- 腐蚀：是否有液体或电池漏液导致的绿色/白色锈迹。
- 物理损伤：PCB板是否有断裂、划痕。
- 清洁：用小刷子和酒精（浓度95%以上）轻轻擦拭电路板，去除灰尘和氧化物，待酒精完全挥发后再进行下一步。
第四步：重点检测（使用万用表和稳压电源）
这是维修的核心环节,逻辑板工作需要几组关键电压，通常由一个电源管理IC（PMIC） 提供。
-
识别供电脚：查找逻辑板上的型号，上网搜索该型号逻辑板的原理图或维修手册，找到各组供电的测试点和正常电压值（如VDD/VCC，通常为3.3V, 5V, 12V, 15V, 25V, 35V等，VGH和VGL是负压）。
-
上电测试（使用稳压电源）：
- 将稳压电源调至逻辑板所需的最低电压组（通常是3.3V或5V）。
- 电流表模式：将电源设置为恒流模式，电流限制在1A左右。
- 连接电源：找到对应电压的测试点，用表笔接触。注意正负极！
- 观察：如果电流瞬间跳到一个很大的值并触发电源保护，说明逻辑板存在严重短路，需要立刻断电，重点检查短路点附近的电容、IC是否击穿。
- 如果电流正常（很小，几十到几百毫安），再逐步升高电压至各组正常工作电压，并测量各组电压是否稳定、准确。
-
检测关键信号（使用示波器）：
- 如果供电正常但图像仍有问题,就需要用示波器检测信号了。
- 时钟信号：在连接屏幕的排线或驱动IC附近找到CLK引脚，应有稳定、规则的方波。
- 使能信号：找到OE、STV等信号，应有正常的脉冲波形。
- 数据信号：观察RGB数据线，应有变化的波形。
第五步：故障修复
根据检测结果,进行针对性修复。
-
补焊/重焊：
- 适用：虚焊、接触不良。
- 方法：对怀疑的芯片（特别是驱动IC、电源IC）和大的元器件进行补焊，使用尖头烙铁，蘸取少量松香，快速均匀地加热每个引脚，让焊锡重新熔合，对于BGA芯片，如果条件允许，可以使用热风枪进行重植球和焊接，但风险较高，新手不建议尝试。
-
更换元器件：
- 适用：电容鼓包、漏液、失效；电阻、电感、二极管、三极管等烧毁。
- 方法：
- 电容：最常见，用吸锡器吸掉坏电容的焊脚，然后换上同型号、同规格（容量、耐压、尺寸）的新电容。注意极性！
- 其他元器件：确保更换的元器件参数完全一致，对于贴片小元器件，使用尖头烙铁和放大镜操作。
-
飞线修复：
- 适用：PCB板上细小线路断裂。
- 方法：使用非常细的漆包线，一端焊在断裂点前，另一端焊在断裂点后，修复电路通路，这需要非常精细的焊接技巧。
第五部分：高级维修与替代方案
- 更换驱动IC：如果确定是某个驱动IC损坏，可以尝试更换，这需要找到同型号、同封装的IC，并具备精湛的BGA焊接技术（通常需要植钢网和热风枪），难度极高，成功率不高。
- 更换整块逻辑板：对于大多数维修人员来说，当逻辑板故障复杂或无法修复时，更换一块同型号的逻辑板是最经济、最可靠的方法，可以从淘宝、京东等电商平台购买，价格从几十元到几百元不等。
- 通用逻辑板：市面上有所谓的“万能T-CON板”，可以兼容多种型号的屏幕，但需要一定的技术调试，兼容性和稳定性可能不如原装板，不推荐新手尝试。
第六部分：总结与建议
- 先简后繁：维修遵循“先外后内、先简后繁”的原则，先检查排线是否插好、是否氧化，再考虑拆板维修。
- 安全第一：静电和短路是电子元件的“头号杀手”，务必做好防护。
- 资料是关键：没有原理图和维修资料，维修就像“盲人摸象”，多在网上搜索你的电视型号和逻辑板型号的资料。
- 评估成本：一块新逻辑板的价格可能远低于你花费的时间和精力，如果故障复杂，直接更换可能是更明智的选择。
- 量力而行：逻辑板维修对技术要求较高，如果你没有经验或工具，建议寻求专业维修人员的帮助，或者直接考虑更换电视，以免造成更大的损失。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
