⚠️ 重要安全警告
在开始任何操作之前，请务必阅读并遵守以下警告：

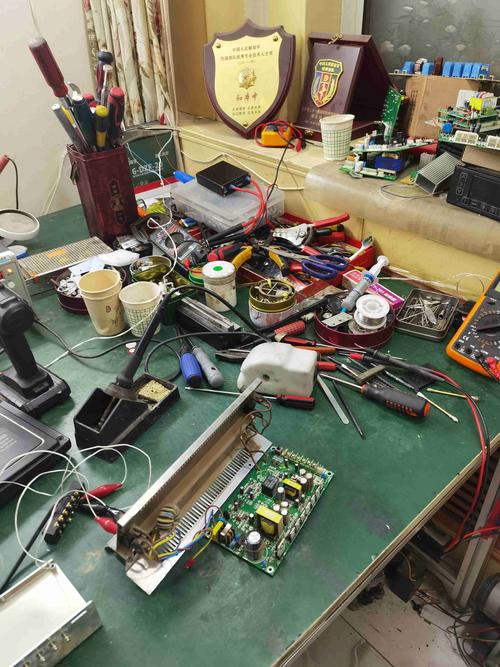

（图片来源网络，侵删）
- 高压危险：电脑电源即使在未通电状态下，其内部的大容量电容中也储存着足以致命的高压电。如果你没有相关的电子维修经验和专业知识，强烈建议不要自行拆开电源外壳进行维修。
- 短路风险：使用万用表等工具测量时，操作不当极易造成短路，可能烧毁主板、电源甚至万用表。
- 保修失效：自行拆解电源会立即使其失去官方保修。
- 建议：如果电源在保修期内，请直接联系厂商进行更换或维修，如果已过保修期，且你有一定动手能力，可以尝试在指导下进行排查，否则最安全、最推荐的做法是直接更换一个新的、质量可靠的电源。
12V电压偏高的危害
电脑的各个组件,特别是CPU、显卡、硬盘等，都设计在标准的12V电压下工作，电压偏高会导致：
- CPU和GPU过热：电压升高会直接导致芯片功耗和发热量急剧增加，触发过热保护（降频、蓝屏、关机），长期如此会严重缩短CPU和GPU的寿命。
- 电容鼓包或爆浆：主板、显卡上的供电模块电容都有额定电压（通常是16V或更高），但长期在接近或超过上限的电压下工作，会使其内部电解液迅速老化，导致电容鼓包、失效，最终损坏主板或显卡。
- 其他硬件损坏：过高电压可能烧毁MOS管、电感、电压调节模块等精密电子元件。
- 系统不稳定：轻微偏高可能导致系统无故重启、蓝屏、游戏闪退等不稳定现象。
故障原因分析
12V电压偏高,根源在于电源的电压反馈回路出现了问题，这个回路负责实时监测输出电压，并动态调整PWM（脉冲宽度调制）信号，以维持电压稳定。
-
取样电阻变值（最常见原因）
- 在电源的+12V输出线上，通常会串联或并联一个高精度、低温漂的取样电阻（或分压电阻），这个电阻的阻值被反馈电路用来计算当前的输出电压。
- 如果这个电阻因老化、受潮或过流而阻值增大，反馈电路会“误以为”输出电压偏低，于是会发出指令让开关管导通时间更长，试图提高电压，结果导致实际输出电压偏高。
-
电压反馈电路中的元器件损坏

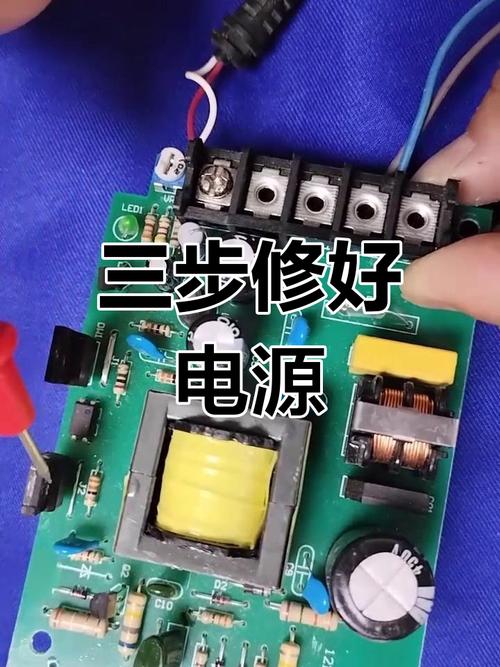

（图片来源网络，侵删）- 光耦（Optocoupler）：负责将输出端的高电压信号隔离地反馈到初级控制端，如果光耦内部特性发生变化或损坏，可能导致错误信号。
- TL431或精密基准电压源：这是反馈回路的“大脑”，它将分压后的电压与一个内部基准电压（通常是2.5V）进行比较，产生误差信号，如果TL431损坏或其基准电压不准，整个控制逻辑就会错乱。
- 误差放大器（如TL494、UC384X等PWM控制器芯片）：PWM控制器本身或其外围的补偿电容、电阻出现问题，也会导致输出电压失控。
-
PWM控制器（如TL494）故障
作为电源的“总指挥”，如果PWM芯片内部的控制逻辑或基准电压源损坏，也可能导致输出电压异常。
-
负载过轻
在极少数情况下,如果电脑连接的硬件非常少（例如只有主板），导致12V负载极轻，一些劣质电源的反馈电路可能无法稳定工作，导致电压略有升高，但这通常不会“严重偏高”。
排查与维修步骤（针对有经验的用户）
第一步：确认故障
- 使用软件监控：进入BIOS或使用如HWMonitor、AIDA64等软件查看12V电压读数，正常范围通常在 +11.40V 至 +12.60V 之间，如果软件显示持续高于12.6V（例如12.8V、13V以上），则基本可以确认问题。
- 使用万用表精确测量（最准确）：
- 断开所有电源线，将电脑彻底关机并拔掉电源线。
- 短接开机：将24pin主电源插头上的
PS_ON（绿色线）和任意一个COM（黑色线，地线）用一根导线短接，这会使电源在没有主板的情况下启动。 - 测量电压：将万用表调至直流20V档，黑表笔插在24pin插头的任意一个黑色线（地线）上，红表笔插在黄色线（+12V）上，此时读数才是最准确的空载电压。
- 加载测试：如果条件允许，可以连接主板、CPU和一根内存，开机进入系统后再次测量，观察电压是否回落，如果加载后电压依然偏高，则问题确定在电源本身。
第二步：拆解与定位
- 安全放电：在拆开电源外壳前，务必对内部大电容进行放电，可以使用一个带绝缘手柄的螺丝刀或大功率电阻（如1kΩ/5W）的两个探针，分别接触电容的正负极，进行放电。
- 找到12V反馈回路：
- 找到+12V输出线（黄色线）汇集的地方，通常会连接到一个整流桥和主滤波电容（+12V输出端）。
- 从电容的正极出发,找到连接到其负极（地）的取样电阻，它通常是一个很小（可能只有1/8W或1/4W）、表面有标记（如102=1kΩ, 103=10kΩ）的贴片电阻或色环电阻。
- 跟踪这个电阻的连接,它会连接到光耦的初级侧（通常是2脚和3脚）。
- 光耦的次级侧（4脚和1脚）会连接到PWM控制器芯片（如TL494）的反馈引脚。
- 重点检查元器件：
- 测量取样电阻：使用万用表的电阻档，在路或拆下后测量其阻值是否与标称值一致，这是最有可能的故障点，如果阻值变大，直接更换一个同规格、同精度的电阻即可。
- 检查TL431：如果取样电阻正常，下一步检查TL431，测量其REF（参考）引脚和ANODE（阴极）引脚之间的电压，正常应为5V，如果偏差很大，说明TL431损坏。
- 检查光耦：测量光耦初级侧二极管的正向压降（约1V左右）和反向电阻（无穷大），次级侧三极管的c-e极在未受光时应为高阻态，也可以通电后测量次级侧c-e极的压降，正常应为0.7V左右，如果异常，则更换光耦。
- 检查PWM控制器：如果以上元件都正常，可能是PWM控制器本身故障，这通常需要更换整个芯片，难度较高。
第三步：维修与测试
- 更换故障元件：找到损坏的元器件后，用同型号或参数完全替代的元件进行更换，焊接时注意温度和时间，避免烫坏电路板。
- 通电测试：所有维修操作必须在断电情况下完成！
- 重新组装电源,但先不要装回外壳。
- 再次进行短接开机测试，用万用表监测12V电压是否恢复正常。
- 如果电压正常,可以连接到电脑上进行完整测试，运行压力测试软件（如FurMark, Prime95）观察电压是否稳定，有无异常发热或异味。
总结与建议
| 原因 | 可能性 | 维修难度 | 成本 | 解决方案 |
|---|---|---|---|---|
| 取样电阻变值 | 非常高 | 低 | 极低（几毛钱） | 更换同规格电阻 |
| TL431损坏 | 高 | 低 | 低（几块钱） | 更换TL431 |
| 光耦损坏 | 中 | 中 | 低（几块钱） | 更换光耦 |
| PWM控制器损坏 | 低 | 高 | 中（芯片+焊接） | 更换芯片或直接换电源 |
| 其他复杂问题 | 低 | 极高 | 高 | 不建议维修，直接更换 |
最终建议：
对于绝大多数用户来说,电脑电源是整台电脑的“心脏”，其稳定性和安全性至关重要。
