第一部分：安全须知与准备工作
在开始任何操作之前,安全是第一位的。
（图片来源网络，侵删）
- 断电确认：务必将电机与所有电源（电池、电源适配器等）完全断开,并等待电容等元件放电完毕。
- 个人防护：佩戴护目镜，防止金属碎屑、碳粉等飞入眼睛，如果处理漆包线，建议佩戴手套,避免皮肤接触漆膜可能引起的过敏。
- 工作环境：选择一个干净、整洁、光线充足的工作台面，准备好一个盒子，用于存放拆下的小零件,防止丢失。
第二部分：常见故障诊断（确定问题是否在转子）
维修前，先要判断故障是否真的出在转子上,十二伏直流电机常见的故障点包括：
- 电刷磨损：最常见的问题，导致电机无力、异响或不转。
- 换向器脏污/烧蚀：导致电刷接触不良,电机运转不稳定。
- 磁钢退磁：导致电机无力,转速慢。
- 转子绕组断路/短路：导致电机不转、无力、发热严重。
- 轴承损坏：导致电机运转时有“咯咯”的异响或卡顿。
如何初步判断？
- 闻一闻：电机是否有焦糊味？如果有,很可能是绕组烧毁。
- 听一听：电机通电时是否有“咔哒”声（可能是电刷卡死或换向器严重不平整）或“咯咯”的机械摩擦声（可能是轴承问题）。
- 摸一摸：电机运行一段时间后，外壳是否异常发烫？如果是,很可能是绕组内部短路。
- 测量法：
- 测量绕组电阻：用万用表的低阻值档（200Ω档）测量转子两根引线之间的电阻，一个健康的绕组应该有很小的电阻（通常在零点几欧到几欧之间），如果显示“OL”（无穷大），则说明断路；如果电阻非常小，接近于0，则说明严重短路。
- 测量绝缘：用万用表的高阻值档（如20MΩ档）测量一根绕组引线与转子铁芯（轴）之间的电阻，正常情况下应该显示“OL”或非常大的阻值（兆欧级），如果阻值很小，说明绕组对地短路。
如果以上检查都正常，但电机依然有问题，那么问题很可能出在定子磁钢或电刷上，但如果初步判断是转子问题,请继续下一步。
第三部分：拆卸转子
不同类型的电机结构不同，拆卸方法也略有差异,这里以最常见的小型有刷直流电机为例。
（图片来源网络，侵删）
- 拆下端盖：
- 找到电机外壳上的螺丝,通常在两个端盖上。
- 先拧下一端的螺丝，小心地撬开或用橡胶锤轻轻敲击端盖与外壳的接缝,将其分离。
- 注意观察内部结构，有些电机的电刷是集成在端盖上的,拆卸时要小心不要弄坏电刷弹簧。
- 取出转子：
- 取下端盖后,通常就能看到转子和另一个端盖。
- 小心地从另一端将整个总成（转子+端盖）一起拉出。
- 如果转子与轴承配合较紧，可以用一个合适的套筒顶住转子轴,用锤子轻轻敲击套筒将其顶出。
- 分离转子与后端盖：
将转子从后端盖上分离出来，如果轴承是压在后端盖上的,通常可以直接取下。
拆卸小贴士：
- 在拆卸过程中，可以拍照或用手机记录下每个零件的位置和方向,方便后续安装。
- 如果轴承很紧，不要用蛮力,以免损坏轴承或转轴。
第四部分：转子故障的具体维修方法
转子的常见故障主要有三类：换向器问题、绕组问题、轴承问题。
换向器故障（脏污、烧蚀、不平整）
换向器是转子绕组与外部电路连接的关键部件。
（图片来源网络，侵删）
- 症状：电机运转时火花大、有异响、时转时不转。
- 维修方法：
- 清洁：用棉签蘸取少量酒精或专用电子清洁剂，仔细擦拭换向器的每个铜片，清除碳粉和油污，对于顽固污渍，可以用极细的砂纸（如金相砂纸，2000目以上）或“橡皮擦”轻轻擦拭铜片表面，但切勿使用粗砂纸,会划伤表面。
- 打磨烧蚀点：如果换向器表面有烧蚀的黑点或凹凸不平，可以用什锦锉刀或细砂纸将其打磨平整，打磨后,务必用酒精将金属碎屑清理干净。
- 车削（严重情况）：如果换向器磨损非常严重，有严重沟壑或失圆，最佳处理方式是使用小型车床进行车削，恢复其平整度和同心度,这通常需要专业工具。
绕组故障（断路、短路、对地短路）
绕组是转子的“心脏”,修复难度最大。
- 症状：电机不转、无力、剧烈发热、有焦糊味。
- 维修方法：
- 轻微断路点修复：如果只是绕组引出线在换向器焊接处脱落或断裂，可以尝试重新焊接，需要用小功率电烙铁和含银焊锡,快速焊接以避免热量烧坏周围漆包线。

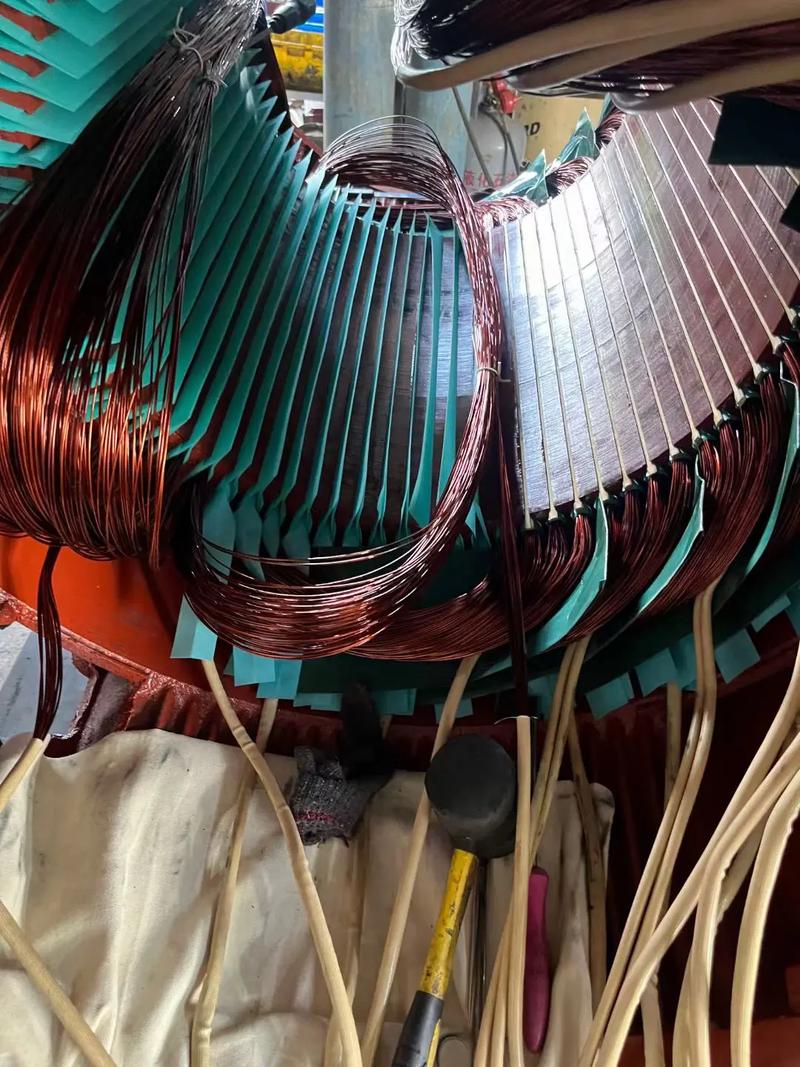

- 绕组严重损坏（大面积烧毁）：这种情况基本无法手动修复，因为绕组是精密绕制的，匝数、绕线方式都有严格要求，唯一的办法是重新绕制绕组。
- 步骤：拆下旧绕组 -> 清理转子槽 -> 用绝缘纸（如青稞纸）重新包裹槽 -> 按照原线径、匝数和绕法重新绕制 -> 测试绝缘 -> 焊接到换向器上。
- 注意：重新绕制需要极高的技巧和经验，对于普通用户来说，成本和难度都很大。更推荐的做法是直接更换一个同型号的转子总成。
轴承故障（磨损、卡死）
- 症状：电机运转时有“咯咯”或“沙沙”的异响,或转子转动时有卡顿感。
- 维修方法：
- 拆卸旧轴承：用拉马（拉力器）或合适的套筒,将旧轴承从转轴上压出。
- 安装新轴承：选择与原轴承型号完全相同的新轴承，将新轴承套在转轴上，用套筒均匀用力将其压入到位,确保安装平整。
- 润滑：在轴承内外圈涂抹少量高质量的润滑脂（如锂基脂），不要涂太多,否则会吸引灰尘。
第五部分：重新组装与测试
- 清洁与检查：在组装前，确保所有零件都已清洁干净，检查定子磁钢上是否有吸附的铁屑,用磁铁吸除。
- 安装轴承：将修复好的转子装回电机壳体或端盖上。
- 对齐与安装：将另一个端盖对准，轻轻推入，注意观察转子和电刷的相对位置,确保电刷能顺利接触到换向器。
- 上紧螺丝：按照对角线的顺序，分步拧紧端盖螺丝，确保电机外壳受力均匀,转子转动顺畅无卡顿。
- 测试：
- 手动测试：用手转动转轴，感觉是否顺畅,有无异响或卡顿。
- 通电测试：连接12V电源，进行短时间测试，观察电机转速是否正常，有无异常噪音、火花或振动，用手触摸外壳,检查温升是否正常。
第六部分：重要建议与总结
- 评估维修价值：对于12V直流电机，尤其是小型、低成本的电机，其本身价格可能并不高，如果转子绕组需要重绕，或者需要更换多个部件，直接更换一个新电机或新转子往往是更经济、更省时的选择。
- 寻求专业帮助：如果您对维修过程没有把握，或者电机比较贵重，建议将其送到专业的电机维修店处理,他们有专业的工具和丰富的经验。
- 预防为主：定期给电机轴承润滑，保持电机工作环境的清洁干燥,可以有效延长电机的使用寿命。
希望这份详细的指南能帮助您成功维修您的12V直流电机！祝您好运！
