什么是 DMX512？
DMX512（Digital Multiplexed with 512 channels）是一种数字通信协议，用于控制舞台和演艺灯具等设备，它不是指灯具本身，而是控制灯具的“语言”或“指令集”。
（图片来源网络，侵删）
- DMX: Digital Multiplexed (数字多路复用)
- 512: 协议标准定义了最多可以控制 512 个独立通道 的信息。
你可以把它想象成一个用数字信号来调节灯具亮度、颜色、旋转速度等属性的“调光台”或“控制台”。
DMX512 的核心工作原理
理解 DMX512 的工作原理,需要掌握以下几个关键概念：
数据包结构
DMX512 的数据是一帧一帧发送的，每一帧都包含一个起始码和最多 512 个通道的数据。
- 起始码: 每一帧数据的开头是一个特殊的信号（值为 0），用于告诉所有接收设备：“新的一帧数据要来了，请准备好接收！”。
- 通道数据: 起始码之后，就是连续的 512 个通道数据，每个通道的数据是一个8位的字节，其值范围从 0 到 255（十进制）。
- 0 通常代表“关闭”或“最小值”。
- 255 通常代表“全亮”或“最大值”。
- 中间的值（如 128）则代表 50% 的强度。
信号传输方式
- 物理接口: DMX 使用 XLR-5 连接器（通常为 3针或5针，最常见的是3针）。
- 电气特性: DMX 信号是一种差分信号，使用 RS-485 物理层标准，这意味着它有两根信号线（Data- 和 Data+），通过电压差来表示逻辑 0 和 1。
- 信号优势: 差分信号非常抗干扰，可以在较长的距离（理论上最大 1200米/4000英尺）和恶劣的电磁环境下稳定工作,这是它能在专业领域广泛应用的关键。

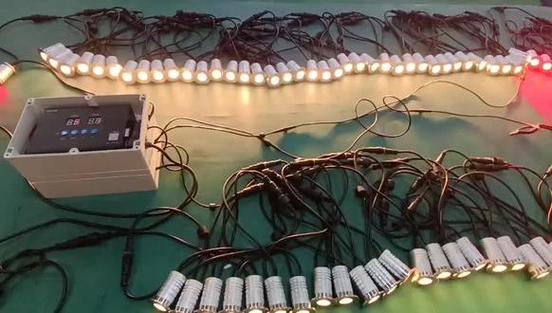

“菊花链”式连接
DMX 系统通常采用“菊花链”（Daisy-Chaining）的拓扑结构,将多个设备串联起来。
（图片来源网络，侵删）
- 信号流向: DMX 信号从控制台 发出，连接到第一台灯具的 DMX IN (输入) 端口。
- 信号串联: 从第一台灯具的 DMX OUT (输出) 端口，用一根线缆连接到第二台灯具的 DMX IN 端口。
- 依次类推: 最后一台灯具的 DMX OUT 端口应该接一个终端电阻（Terminator），以防止信号反射,保证信号质量。
DMX512 与灯具的关系
DMX512 如何控制一盏具体的灯具呢？这就要通过灯具的“DMX 通道配置”来理解。
通道
每个灯具都有一个或多个 DMX 通道,每个通道控制灯具的一个特定功能。
- 基础通道（几乎所有灯具都有）:
- 通道 1: 亮度 - 控制灯具的整体明暗。
- 功能通道（根据灯具类型而定）:
- 摇头灯: 可能会有
Pan(水平旋转)、Tilt(垂直旋转)、颜色轮、效果轮、焦距等通道。 - LED 染色灯: 可能会有
红色、绿色、蓝色、白色、琥珀色等颜色通道，以及亮度通道。 - 激光灯: 可能会有
X轴、Y轴、图形、速度等通道。
- 摇头灯: 可能会有
DMX 分配
这是 DMX 技术中最核心、最容易混淆的概念。
- 问题: DMX 总线是串联的，所有设备都“听”着同一条总线上的 512 个通道数据，第一台灯具怎么知道它应该使用通道 1-10，而第二台灯具应该使用通道 11-20 呢？
- 解决方案: DMX 分配。
- 手动设置: 大多数专业灯具背后都有一个DIP 开关或一个小屏幕，用于设置灯具的“起始通道号”，你将第一台染色灯的起始通道设为 1，它就会监听通道 1（亮度）、2（红色）、3（绿色）、4（蓝色），然后将第二台染色灯的起始通道设为 5，它就会监听通道 5、6、7、8。
- 自动设置: 现代高级控制台（如 MA Lighting、Avolites）可以通过 RDM 协议自动发现并分配通道,大大简化了设置过程。
通道值
控制台发送的 0-255 的值,会被灯具解释为具体的动作。
（图片来源网络，侵删）
- 亮度: 0 = 关闭，255 = 最亮。
- 颜色: 如果是 RGB 灯具，控制台发送 R=255, G=0, B=0,灯具就会发出纯红色。
- 旋转角度: 如果是 Pan/Tilt 通道，0 可能代表最左边，255 代表最右边，128 代表中间。
DMX512 的优势与局限性
优势
- 行业标准: 全球通用,几乎所有专业舞台设备都支持。
- 可靠稳定: 差分信号传输，抗干扰能力强,适合长距离和复杂环境。
- 控制精细: 0-255 的 256 个等级,提供了非常平滑的控制精度。
- 扩展性强: 通过 DMX 分配器,可以轻松控制成百上千台设备。
局限性
- 512 通道上限: 一条 DMX 总线最多只能控制 512 个通道，对于大型复杂的演出，需要多条 DMX 总线。
- 单向通信: 传统 DMX512 是单向的，信号从控制台流向灯具，灯具无法向控制台反馈信息（如是否故障、灯泡寿命等），这催生了更先进的 RDM 协议。
- 配置繁琐: 在没有自动分配功能的情况下,手动设置每台灯具的起始通道号是一项耗时且容易出错的工作。
- 速度限制: 数据刷新率有限，对于极高速的灯具（如某些激光效果）,可能会出现控制延迟或不跟手的情况。
DMX512 的演进与未来
-
Art-Net/sACN: 这两种是基于以太网的协议，它们将 DMX512 的 512 通道数据包封装在 TCP/IP 网络中传输。
- 优点: 可以通过一个网络交换机，轻松地将 DMX 信号分发到数百个物理端口，解决了多 DMX 总线的问题，布线更灵活,可以使用标准的网线。
- 关系: Art-Net/sACN 是 DMX512 的“网络化”实现，它们在应用层依然遵循 DMX512 的 512 通道数据包格式，因此可以无缝与现有的 DMX 灯具配合使用（需要通过 DMX-over-Ethernet 转换器）。
-
RDM (Remote Device Management): 在 DMX512 的基础上增加了双向通信功能。
- 功能: 允许控制台发现网络上的所有 RDM 设备、查询设备状态（如灯泡寿命）、远程设置参数、检测故障等。
- 未来: RDM 是 DMX512 的现代化升级,极大地提升了调试和维护的效率。
DMX512 技术是专业灯光领域的基石，它通过一种简单、可靠、标准化的数字协议，让灯光设计师能够精确地控制成百上千台灯具，创造出千变万化的舞台效果，虽然它面临着网络化（Art-Net/sACN）和智能化（RDM）的挑战，但其核心的“512通道，0-255值”的概念，至今仍然是专业灯光控制的“通用语言”，对于任何想要进入专业灯光领域的人来说，深入理解 DMX512 是必不可少的一步。
