在开始任何维修之前，请务必阅读并遵守以下安全须知！

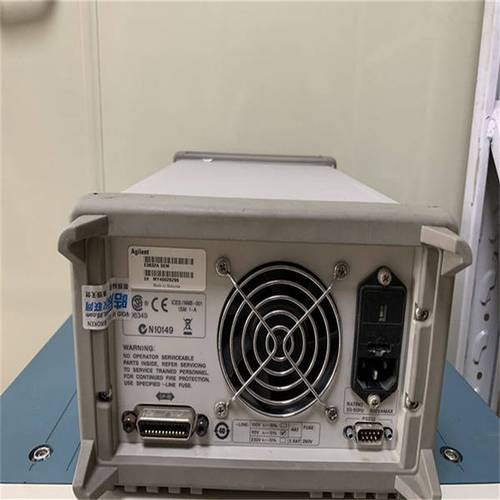

（图片来源网络，侵删）
安全第一
- 断开电源！ 在进行任何内部检查或测量之前，务必将电源线从墙上插座拔下。
- 放电！ E3632A 内部有大容量的滤波电容，即使在断电后很长时间内，电容上仍可能存有危险的高压电压，必须使用带绝缘手柄的跨接线或大功率电阻（如 10Ω/50W）对主滤波电容进行彻底放电。
- 使用绝缘工具！ 使用带有绝缘手柄的螺丝刀和万用表。
- 熟悉高压区域！ 在电源内部，主变压器、整流桥、主滤波电容、功率开关管（MOSFET/IGBT）和相关的驱动电路都属于高压危险区域，切勿随意触碰。
- 如果您没有经验，请寻求专业帮助！ 如果您不熟悉开关电源的维修原理和操作，强烈建议将设备送回 Keysight 官方服务点或信誉良好的维修中心，强行维修可能导致设备彻底损坏，甚至造成人身伤害。
维修流程：从简到繁，由外而内
当遇到“不受控”问题时，不要急于拆机，按照以下步骤进行排查，可以高效地定位问题所在。
第一步：软件与外围因素排查（最常见）
很多时候,“不受控”问题并非由硬件故障引起。
- 重启设备： 这是最简单也是最有效的一步，完全断电（拔掉电源线），等待几分钟，让内部电容完全放电，然后重新开机，这可以清除临时的软件或固件错误。
- 固件问题： Keysight 电源有时会因固件 Bug 出现不稳定，访问 Keysight 官网，查找您的 E3632A 型号，检查是否有可用的固件更新。注意：固件更新操作需谨慎，务必按照官方指南执行，避免中途断电导致设备变砖。
- 设置问题：
- 启用了列表模式或序列模式： 检查是否无意中启用了列表模式，并且列表中的设置点导致输出跳变。
- 启用了远程感应： 如果远程感应线缆连接不良、开路或接错，会导致电源为了补偿压降而不断增大输出电压，表现为“失控”，请确保远程 Sense+ 和 Sense- 线缆正确、牢固地连接到负载的相应端子上。
- 过压保护/过流保护设置不当： OVP/OCP 设置得太接近实际工作点，可能会引起保护电路的频繁动作，导致输出不稳定。
- 负载问题：
- 负载不稳定或振荡： 这是非常常见的情况！电源本身是好的，但您连接的负载（一个正在研发的电路板）可能存在短路、接触不良或内部振荡，导致电源的输出电流/电压来回波动。请断开所有负载，使用一个 “假负载” （如大功率电阻或电子负载）来测试电源。 如果接上假负载后，电源恢复正常，那么问题就在您的负载上。
- 环境因素：
- 温度过高： 确保设备通风良好，周围没有遮挡物，环境温度在规格范围内，过热会导致元器件性能漂移，触发保护或引起振荡。
- 电磁干扰： 附近是否有大功率电机、变频器或无线发射设备？强烈的 EMI 可能干扰电源的控制电路。
第二步：自检与校准
如果软件和外围因素都排除了,下一步是利用设备自身的诊断功能。
- 执行自检：
- 按住前面板上的 `
Setup` 键，然后开机，设备会运行一个内置的自检程序。 - 观察屏幕上的信息,如果自检失败，通常会显示错误代码（如
Err xxx），这个代码是定位问题的关键线索，请查阅用户手册中关于错误代码的说明。
- 按住前面板上的 `
- 执行校准：
- 不受控有时与测量或控制环路校准偏移有关,进入校准菜单（通常需要密码，老型号可能是
588）。 - 可以尝试执行一次快速校准或完全校准,校准过程需要高精度的标准源作为参考。如果您没有校准设备，此步骤可跳过，直接送修。 校准过程本身也可能揭示某些测量通道的异常。
- 不受控有时与测量或控制环路校准偏移有关,进入校准菜单（通常需要密码，老型号可能是
第三步：硬件拆机检查与测量
如果以上步骤都无法解决问题,那么很可能是硬件故障。在进行此步骤前，请务必确保已执行“安全第一”中的所有警告。
-
初步目视检查：
- 打开机箱,仔细观察电路板。
- 寻找烧毁痕迹： 检查功率电阻是否发黑、炸裂；MOSFET/IGBT 是否有烧焦的迹象（通常会有裂纹或变色）；保险丝是否熔断。
- 检查电容： 查看电解电容是否有“鼓包”、“漏液”或顶部“冒顶”的现象，这是开关电源最常见的故障点之一。
- 检查连接器： 检查排线、接插件是否松动、氧化或脱落。
-
测量关键电压（上电后测量，极度危险！）：
- 主直流总线电压： 在主滤波电容两端测量，对于 E3632A（输出 0-20V），这个电压通常在 30V-40V DC 左右，如果此电压严重偏低或为 0，可能是前级整流滤波电路（整流桥、限流电阻、EMI 滤波器）有问题。
- 辅助电源电压： 开关电源需要一个稳定的低压辅助电源（如 +12V, +5V）来给控制电路（MCU、运放、光耦等）供电，找到辅助电源的输出，测量其电压是否正常且稳定，如果辅助电源异常，整个控制电路都会工作失常。
- 参考电压： 在控制板上找到精密基准电压源（通常是 TL431 或类似的芯片），测量其输出是否稳定且准确（2.5V 或 5V），这个电压是整个电压/电流控制的“标尺”，如果它漂移，输出自然会失控。
-
分析与定位故障模块： E3632A 的“不受控”通常由以下几个核心模块引起：
-
A. 反馈环路故障（最常见）
- 原理： 电源通过一个“负反馈”系统来稳定输出，它通过采样电阻测量输出电流，通过电阻分压网络测量输出电压，然后将这些信号与基准电压比较，误差信号经过补偿网络（运放）放大后，控制 PWM 控制器，从而调整功率开关管的占空比，使输出稳定。
- 故障点：
- 电压/电流采样电阻： 阻值漂移或开路，这会导致控制电路收到的反馈信号错误。
- 误差放大器/补偿网络： 用于稳定反馈环路的运放及其周围的 RC 补偿网络，如果运放损坏，或补偿电容/电阻失效/开路，会导致环路不稳定，产生振荡。
- 隔离光耦： 在初级和次级（高压和低压）之间传递反馈信号，光耦老化或失效会导致信号传输失真或中断。
- PWM 控制器 IC： 如 UC384x 系列芯片，如果其内部的误差放大器或比较器损坏，也会导致失控。
- 如何排查： 使用示波器测量关键点波形，观察输出电压/电流波形是否振荡，追踪从输出端经分压电阻 -> 运放反相输入 -> 运放输出 -> 光耦 -> PWM 控制器的信号路径，看哪个环节的信号异常。
-
B. 功率输出级故障
- 原理： 由 MOSFET、驱动电路、变压器、整流桥和滤波电容组成。
- 故障点：
- MOSFET： 性能不良，导致导通损耗增大或开关特性变差，引起发热和输出异常。
- MOSFET 驱动电路： 驱动芯片或周边元件（如上拉/下拉电阻、加速电容）损坏，导致 MOSFET 开关不充分（如处于线性区），引起巨大发热和输出振荡。
- 输出整流二极管： 二极管正向压降增大或反向漏电流过大，影响效率和输出稳定性。
- 输出滤波电容： 容量下降或等效串联电阻增大，导致滤波效果变差，输出纹波变大
-
