核心原则：安全第一！
- 断电操作：在进行任何检查和维修前，必须拔掉电磁炉的电源插头。
- 电容放电：大滤波电容（通常是400V左右）在断电后仍会储存高压电，必须用大功率电阻（如5W/100kΩ）或螺丝刀绝缘柄进行放电，否则会损坏万用表或电击维修人员。
- 使用隔离变压器：专业维修建议使用隔离变压器，它可以将市电与维修电路隔离开，有效防止触电风险，并方便测量热地部分的电压。
第一步：故障确认与初步检查
当发现电磁炉不加热、报警（通常是报警代码E0或E1，表示IGBT异常）或直接爆保险丝时，应首先怀疑功率管。
-
外观检查：
- 拆机：拔掉电源，拆开电磁炉外壳。

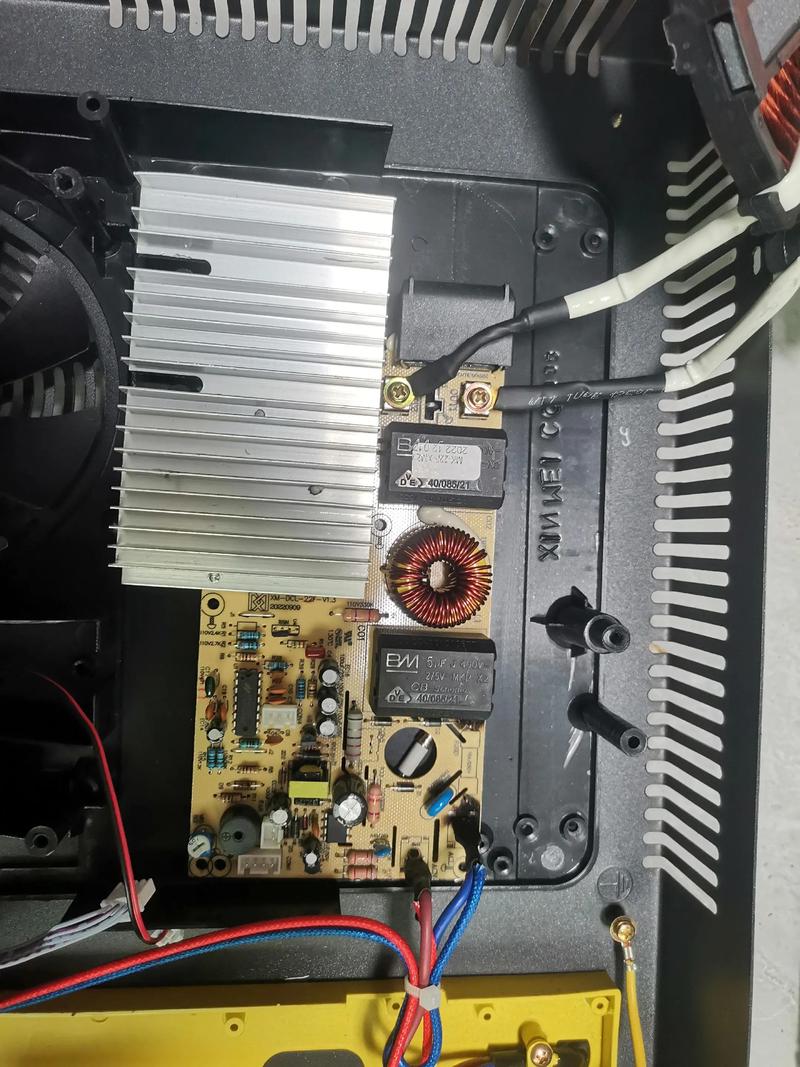

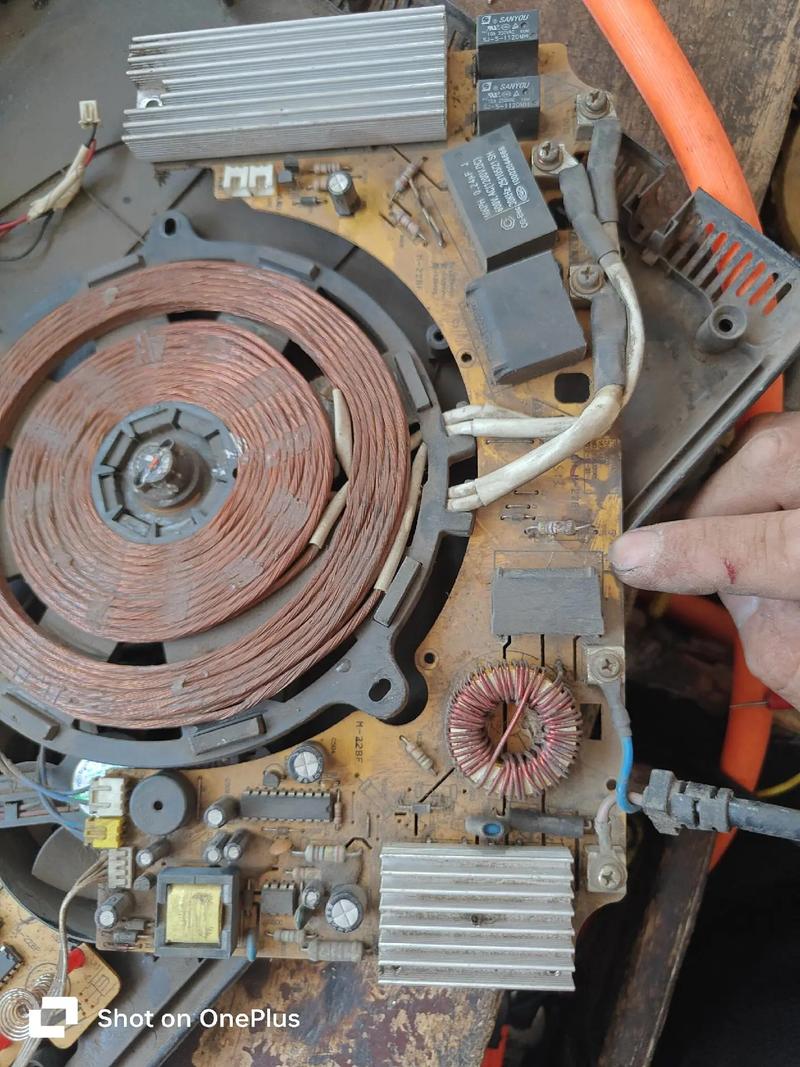

- 目视功率管：找到功率管（通常安装在面积很大的散热器上，上面可能贴有型号如GT40T101、20T120等），观察其外观是否有：
- 炸裂或鼓包：这是最明显的击穿迹象。
- 引脚发黑或烧焦：说明电流过大。
- 散热片上有烧焦的痕迹。
- 检查保险丝：找到电源板上的保险丝，如果保险丝已经熔断（发黑或熔断），强烈说明后级电路存在严重短路，极大概率是功率管击穿，如果保险丝完好，则可能是驱动电路问题或CPU保护电路动作。
-
初步测量（断电状态下）：

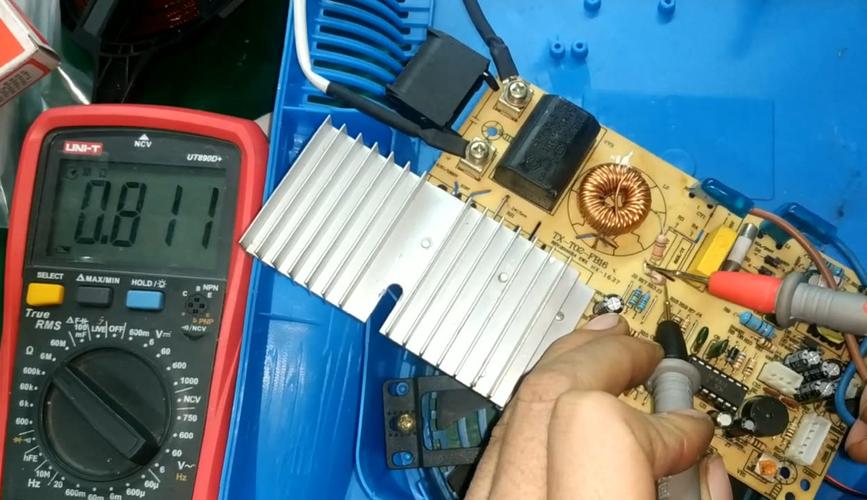

- 使用万用表二极管档：
- 将黑表笔接功率管的E极（发射极），红表笔接C极（集电极），正常时，应该显示一个压降（约0.4-0.7V，因为内部有一个反向续流二极管）。
- 如果显示OL（无穷大）或短路（0.00V），则IGBT已击穿，显示短路是肯定的击穿；显示无穷大则说明内部的续流二极管也开路了，同样已损坏。
- 对调表笔：红表笔接E极，黑表笔接C极，正常时应显示OL（无穷大），如果显示有数值，则说明IGBT已击穿。
- 测量G-E极：红表笔接G极，黑表笔接E极，正常时，应显示一个固定的压降（约0.5-0.8V），这是G-E结的二极管特性，对调表笔应显示无穷大，如果G-E间短路或电阻极小，说明驱动电路有问题。
- 使用万用表二极管档：
第二步：找到根本原因（关键步骤！）
功率管击穿绝不是孤立的，它往往是其他元件故障的“替罪羊”。 如果只更换功率管和保险丝就通电，十有八九会再次击穿！必须找到导致它损坏的元凶。
导致功率管击穿的常见原因有：
-
同步电路故障：这是导致功率管击穿的头号杀手，同步电路负责在IGBT导通前，确保其两端电压为零，如果它工作异常，会在IGBT两端仍有很高电压时导通，导致瞬间大电流而击穿。
- 关键元件：同步电阻（通常为几kΩ到几十kΩ）、同步电容（通常为几nF到几十nF）。
- 检查方法：断电后，用万用表测量这些电阻和电容是否变值或损坏，电容最容易失效，表现为容量减小或漏电。
-
驱动电路故障：驱动电路负责给IGBT提供稳定、足够的开通和关断信号，如果驱动信号不足或异常，IGBT会工作在放大区，导致功耗剧增而烧毁。
- 关键元件：
- 驱动芯片：如TA8316、TA8316S、LM339等，检查其供电电压是否正常（通常是18-22V）。
- 上拉/下拉电阻：给驱动芯片提供基准电压。
- 耦合电阻：将驱动信号传给IGBT的G极。
- 稳压二极管：如18V的稳压管，用于保护IGBT的G极不被过压击穿。
- 检查方法：
- 测量驱动电压：通电（或使用可调直流稳压电源）的情况下，测量IGBT的G极对E极电压，在待机时，电压应为0V或一个负压（-5V左右，用于防止误触发），开机瞬间，应有一个稳定的+18V左右的驱动电压，如果电压异常，说明驱动电路有问题。
- 检查周边元件：断电后，逐一检查驱动芯片外围的电阻、电容、二极管是否损坏。
- 关键元件：
-
电流检测电路故障：电流检测电路通过采样电流互感器或康铜丝上的电压，来判断工作电流是否过大，如果此电路故障，CPU可能无法及时接收到过流信号，无法采取保护措施。
- 关键元件：电流检测电阻（小阻值，如0.01Ω~0.1Ω）、滤波电容、相关的运算放大器或比较器。
- 检查方法：断电后，检测电流检测电阻是否烧断或变值，相关电容是否漏电。
-
谐振电容（C3）失效：谐振电容是与IGBT和加热线圈盘LC振荡的核心元件，如果它容量减小或失效，会导致LC振荡电路Q值急剧下降，波形畸变，电流增大，最终击穿IGBT。
（图片来源网络，侵删）- 检查方法：用万用表电容档或电容表测量其容量是否与标称值相符，如果手头没有工具，也可以用替换法。
-
电网电压过高：如果输入电压严重超过电磁炉的设计范围（如AC 260V以上），会导致直流母线电压过高，超出IGBT的耐压极限，造成击穿。
- 检查方法：维修前测量一下插座电压。
-
散热不良：如果散热器堵塞、风扇不转或导热硅脂干涸，会导致IGBT工作时热量无法散发，温度急剧升高，进入热击穿状态。
- 检查方法：清理散热器，检查风扇是否转动，更换新的导热硅脂。
第三步：维修与更换流程
在确认并排除了所有可能导致IGBT损坏的故障后,才能进行更换。
-
更换损坏元件：
- IGBT：选择与原型号完全一致或参数（耐压、电流）更高的同类型号IGBT。
- 保险丝：必须更换与原规格（电流、尺寸）完全一致的保险丝。
- 其他损坏件：将第二步中找到的损坏元件（如同步电阻、谐振电容等）一并更换。
-
焊接与安装：
- 拆焊旧管：IGBT通常有三根引脚，焊接在PCB板上，使用电烙铁和吸锡器或吸锡线小心拆下，注意不要烫坏周围元件和PCB板。
- 安装新管：对准引脚位置，先焊接固定一脚，再焊接其他两脚，确保焊接牢固，无虚焊、假焊。
- 涂抹导热硅脂：在IGBT背面和散热器接触的平面上均匀涂抹一层薄薄的导热硅脂。
- 固定IGBT：用螺丝将IGBT固定在散热器上，力度要适中，确保散热良好但不要过紧压裂芯片。
第四步：上电测试（谨慎操作！）
这是最危险的一步,建议使用可调直流稳压电源进行“假负载”测试。
-
假负载准备：
- 拔掉功率管。
- 在C极和E极之间接一个220V/100W-200W的灯泡作为假负载，这个灯泡有两个作用：一是作为限流电阻，防止电流过大；二是作为指示灯，灯泡亮起说明有电流通过。
-
连接电源：
- 将可调直流稳压电源的正负极接到原电磁炉主电源滤波电容的正负极焊点上。
- 切记： 不要连接交流电！直接用直流电源模拟整流滤波后的电压。
-
通电测试：
- 将稳压电源的电压调到电磁炉正常工作的直流电压（约220V交流电整流后为+300V左右）。
- 缓慢打开电源开关。
- 观察：
- 灯泡：通电瞬间，灯泡应微亮一下然后熄灭，这是电容充电的正常现象，如果灯泡持续很亮，说明后级仍有短路，必须立即断电检查。
- 风扇：风扇应开始转动。
- 待机状态：灯泡应保持熄灭状态。
- 按启动键：按下电磁炉的启动键。
- 灯泡：应再次微亮一下然后熄灭，表示IGBT被正常驱动导通后又迅速关断，保护电路正常。
- 如果灯泡持续亮起或闪烁,说明驱动电路或同步电路仍有问题，需要再次断电检查。
- 电压测试：如果一切正常，可以尝试用万用表测量驱动电路关键点的电压波形（需要示波器），确认驱动信号正常。
-
交流电测试：
- 当“假负载”测试一切正常后，才能将电磁炉恢复完整状态。
- 接上功率管,连接好线圈盘。
- 在电磁炉下方垫一块防火板，以防万一。
- 接入交流电,进行最终测试，观察是否能正常启动、加热，以及风扇是否正常运转。
维修电磁炉功率管击穿的口诀是：“一看、二测、三查因、四换件、五慎试”。
- 一看：看外观，看保险丝。
- 二测：测IGBT好坏，测关键电阻电容。
- 三查因：重点排查同步、驱动、电流检测、谐振电容等外围电路。
- 四换件：更换所有损坏的元件，包括IGBT和保险丝。
- 五慎试：使用假负载和可调电源进行安全测试，最后才上交流电。
遵循这个流程,可以大大提高维修成功率，并避免反复烧毁功率管的尴尬。
