LE55D8800 是三星在2011年左右推出的一款高端智能3D LED电视，其主板（通常称为主板、信号板或主板板）是电视的核心部件，负责处理所有信号、驱动屏幕、连接各种输入输出接口等，由于电视型号较老,主板故障是较为常见的问题。

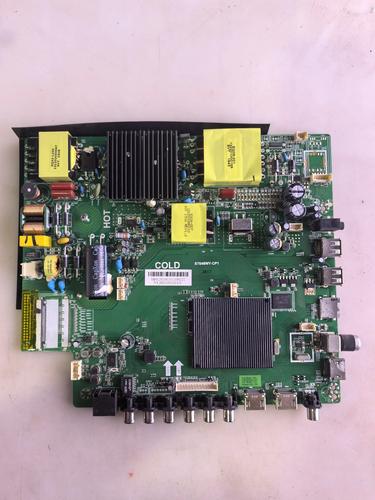

（图片来源网络，侵删）

主板常见故障现象

当三星 LE55D8800 主板出现问题时,通常会表现出以下一种或多种现象：

完全无电，无法开机：
- 按下遥控器或机身电源键，指示灯不亮,电视毫无反应。
- 这通常涉及主板上的电源管理芯片、CPU、晶振或供电电路。
指示灯亮，但屏幕不亮（黑屏）：
- 电源指示灯亮（例如红色或蓝色），但屏幕是黑的，没有图像,也没有声音。
- 这可能是主板未能正常启动，或者未能向屏幕（逻辑板/T-Con板）和背光板发送正确的信号和电压。
屏幕有光，但无图像（白屏或雪花屏）：

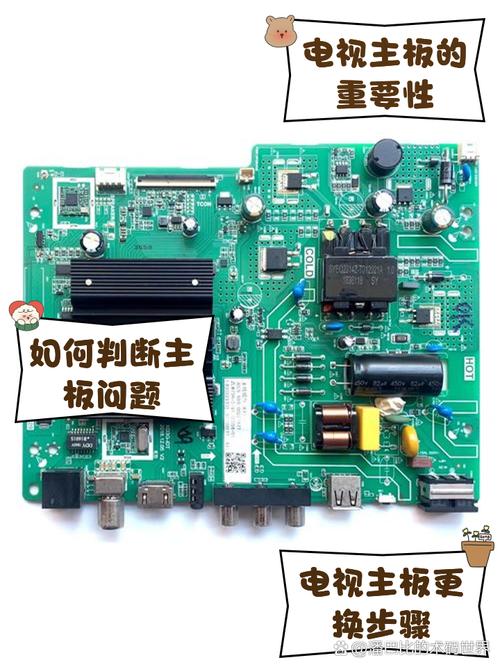

（图片来源网络，侵删）
- 屏幕背光亮，但显示为白色、雪花点或其他杂乱图像,没有正常的画面。
- 这通常表明主板未能向屏幕驱动板（逻辑板/T-Con板）传输有效的LVDS或MIPI信号。
图像异常，但声音正常：
- 花屏、马赛克、色块、竖线/横线： 这是显示数据信号在传输或处理过程中出错，可能是GPU、内存、排线接触不良或排线本身损坏。
- 图像闪烁、抖动： 可能是时钟电路或供电不稳定导致。
功能部分失效：
- HDMI接口无信号： 某个或所有HDMI接口没有反应，但其他功能（如TV、AV）正常,这通常是HDMI通道相关的芯片或电容损坏。
- USB无法读取： USB接口无法识别U盘或移动硬盘。
- 无法进入智能系统或系统卡死： 主板的CPU、内存或Flash存储器（固件芯片）出现问题。
声音异常或无声：

虽然较少见，但主板上的音频处理电路或音频功放部分（如果集成在主板上）损坏也会导致无声或声音失真。

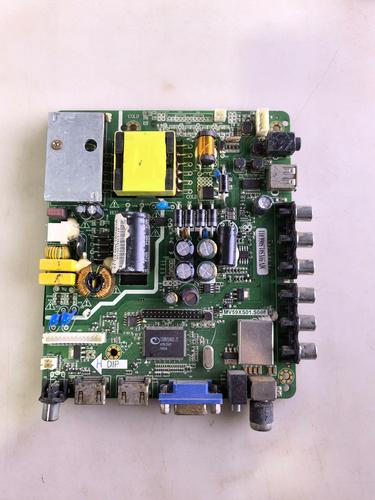

（图片来源网络，侵删）

主板维修的基本思路和流程

主板维修是一项精细且需要专业知识和工具的工作，对于普通用户，强烈建议不要自行拆焊，否则很容易造成永久性损坏，如果您有电子维修基础,可以参考以下流程：

第一步：安全准备和初步检查

断电放电： 拔掉电视电源线，并按住电源键30秒以上,释放内部残留电荷。
目视检查：
- 外观： 查看主板是否有明显的物理损伤，如烧焦的痕迹、鼓包的电容、裂痕的元件。
- 电容： 这是最常见的故障点，仔细观察主板上所有电解电容，看是否有顶部鼓包、漏液或“冒顶”的现象，LE55D8800 主板上的电容如果老化,这是首要怀疑对象。
- 接口和排线： 检查主板与屏幕、电源板、各种接口板（如中放板）之间的排线是否插紧、有无弯针或氧化。

第二步：测量供电

关键测试点： 找到主板上的主供电输入端子和各组电压的测试点（通常在板子边缘或靠近接口处），常见电压有 5V, 12V, 3.3V, 1.8V, 1.2V 等。
使用万用表： 打开电视，测量各组电压是否正常且稳定，如果某路电压缺失或过低，沿着供电电路向上排查，如保险丝、电感、MOS管、PWM控制器（如LD7552）和稳压芯片（如AP6453、AP6253等，具体型号需看主板实物）。
对地阻值测量： 如果某路电源对地短路，会导致无法开机，可用万用表二极管档测量各组电源对地的阻值，如果阻值极小（接近0欧），说明存在短路，需找到短路的元件（如滤波电容、稳压芯片）并更换。

第三步：检测时钟和复位信号

时钟信号： CPU和各芯片需要稳定的时钟信号才能工作，用示波器测量CPU、内存等主要芯片的晶振两端,应有清晰的波形。
复位信号： 开机瞬间，CPU等芯片的复位脚会有一个低电平然后变为高电平的复位信号,用示波器或万用表可以监测。

第四步：检测I2C总线通信

总线定义： I2C总线通常包括 SDA（数据线）和 SCL（时钟线）。
波形测量： 电视正常工作时，这两条线上应有微弱的电压波动（通常在3.3V左右），如果电压被拉低（如1.5V以下且不变化），说明总线可能被某个芯片拉死，或CPU未工作,这需要逐一断开各I2C设备来排查故障点。

第五步：刷写固件（软件层面）

如果硬件上没有发现明显的烧毁或短路，但电视表现为无法开机或系统崩溃，可能是固件（BIOS/Bootloader）丢失或损坏。

需要工具： 串口工具（如USB转TTL模块）、电脑、以及适用于 LE55D8800 的主板固件文件（.bin或.hex）。
操作步骤：
- 在主板上找到调试串口（通常是4个针脚，标记为 GND, TXD, RXD, VCC 或类似）。
- 连接串口工具到电脑，打开串口调试软件（如PuTTY、Tera Term）。
- 给电视通电，观察串口输出的信息,可以判断CPU是否已经启动到某个阶段。
- 通过特定的刷机工具（如SamIPTV工具或三星官方工具）配合串口,将固件文件刷写到主板的Flash存储器中。
- 注意： 刷固件有风险，如果操作不当或固件文件不匹配,可能导致主板彻底变砖。

主板维修方案

根据以上诊断,您可以选择以下方案：

自行维修（仅限有经验的电子工程师）

优点： 成本最低，只需更换损坏的元器件（电容、芯片等）。
缺点：
- 风险高： 需要精湛的焊接技术（尤其是BGA芯片的拆焊，如CPU、GPU、Flash存储器）,普通热风枪很容易损坏主板。
- 诊断难： 需要专业的知识和仪器（如示波器、编程器）来定位故障。
- 配件难找： 对于老旧型号,某些专用芯片可能难以找到。

寻找专业维修店

优点：
- 专业可靠： 维修师傅有经验，有专业设备,能准确判断问题并进行修复。
- 省心省力： 您只需将电视送修即可。
缺点：
- 费用较高： 维修费通常在 200 - 600 元人民币不等，甚至更高,取决于故障的复杂程度。

更换主板（最推荐的方案）

对于一款2011年的电视，维修主板可能不是最经济的选择，更换主板是更直接、更可靠的方案。

寻找原装主板：
- 优点： 100%兼容,性能稳定。
- 缺点： 几乎不可能找到全新的原装主板，二手主板质量无保障,可能很快又出问题。
寻找通用或代用主板（强烈推荐）：
- 优点：
  - 成本适中： 价格通常在 300 - 600 元人民币之间,比专业维修可能更划算。
  - 技术成熟： 现在有很多厂家专门为老旧电视型号生产“万能板”或“代用板”，这些主板通常采用更可靠的元件，并可能修复了原版主板的通病（如电容问题）。
  - 性能可能更好： 有些代用板可能支持更高的分辨率或更新的接口。
- 缺点：
  - 需要一定技术： 更换主板需要拆机，并将原主板的排线和支架移植到新主板上,需要细心和耐心。
  - 兼容性风险： 需要确保购买的代用板与您的屏幕面板（AUO、LGD、三星
