第一部分：维修前准备与安全须知
-
安全第一：
（图片来源网络，侵删）- 务必断电：在维修前，必须将灯具从电源插座上拔下，并对大容量滤波电容（通常是接在市电输入端的两个大电解电容）进行放电操作，可以使用一个大功率电阻（如1K/5W）的两个引脚去碰触电容的正负极,确保没有残余电压。
- 隔离变压器：强烈建议使用隔离变压器为待修灯具供电，这可以防止因热地（初级地）与大地之间的高压差而导致的触电风险,也便于使用示波器等仪器进行测量。
- 绝缘保护：佩戴绝缘手套，使用绝缘工具,保持工作台面干燥。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：高手必备，用于观察关键波形（如VDD电压、电流采样波形、驱动波形）,是判断芯片工作状态和故障点的利器。
- 热风枪/电烙铁：用于拆焊元件。
- 放大镜：PCB板上的元件和走线非常细小,放大镜有助于观察。
- 替换用元件：准备一些常用元件，如保险丝、整流桥、大电解电容、MOS管、6552芯片本身、以及几个关键的贴片电阻/电容。
第二部分：6552驱动电路工作原理简述
维修前，理解基本原理有助于快速定位问题，6552的典型应用电路（如基于反激式Flyback拓扑）工作流程如下：
- 输入整流滤波：市电AC经过保险丝、整流桥（BR1）和高压大电解电容（CX1）后,得到约310V的直流高压。
- 启动与供电：上电瞬间，高压通过一个启动电阻（通常值很大，如几百K到1MΩ）给6552的VDD引脚提供微弱电流,使芯片开始工作。
- 芯片工作：芯片内部电路开始工作，从VDD引脚外接的VDD电容（CVdd）上获取稳定工作电压（通常为10-20V）。
- 振荡与驱动：芯片内部振荡器产生PWM信号，通过驱动引脚（GATE/DRV）驱动一个外部MOS管（Q1）进行高速开关。
- 能量传输：MOS管导通时，电流流过初级电感（变压器T1的初级绕组），将能量以磁场形式储存起来；MOS管关断时，磁场感应出高压，使次级二极管（D1）导通，给输出电容（CO1）和LED负载充电,形成恒流。
- 恒流控制：在初级绕组上会设置一个电流采样电阻（Rsense），当MOS管导通时，其源极的电压被实时检测，这个电压信号被送回6552的CS引脚，当CS引脚电压超过芯片内部阈值时，芯片会立即关断MOS管，从而控制峰值电流,实现恒流输出。
- 调光控制：6552通常有DIM引脚，可以接收PWM调光信号或0-10V模拟调光信号来调节输出电流。
6552就是电路的“大脑”，负责发号施令（开关MOS管），并根据采样回来的信息（电流大小）调整自己的指令，最终保证输出给LED的电流是恒定的。
第三部分：6552维修步骤（由简到繁）
遵循“先外后内，先易后难”的原则。

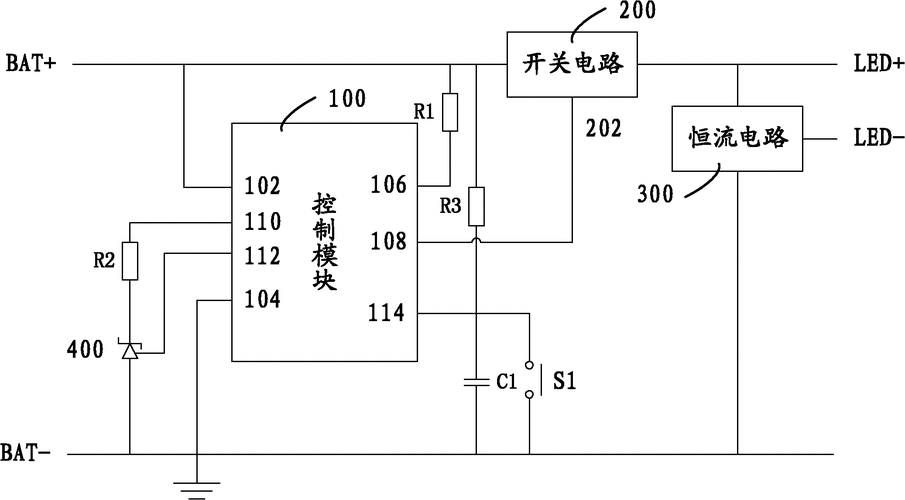

（图片来源网络，侵删）
外观检查
- 目视法：仔细观察PCB板，看是否有明显的烧黑、炸裂、元件鼓包的痕迹，特别是保险丝、MOS管、电解电容。
- 闻味法：闻一下电路板是否有焦糊味,这可以帮助定位严重过热的区域。
- 轻摇法：轻轻晃动芯片和贴片元件,看是否有虚焊。
测量关键电压（初步判断）
-
测量保险丝（F1）：
- 开路：说明后级有严重短路故障，需进入“短路故障排查”流程。
- 正常：说明后级没有硬性短路,可以通电测试。
-
测量高压大电容（CX1）两端电压：
- 无电压：检查市电输入、保险丝、整流桥。
- 电压偏低（如远低于300V）：可能是整流桥二极管有损坏,或者CX1容量失效。
- 电压正常（约310V）：说明输入整流滤波部分正常。
-
测量6552关键引脚电压（这是核心步骤）：
-
VDD引脚：
（图片来源网络，侵删）- 电压为0V：说明芯片没有启动，重点检查启动电阻是否开路、VDD电容是否短路、VDD供电电路的整流二极管（如果有的话）是否开路。
- 电压不稳定，跳动或偏低：说明启动后供电不足，可能是VDD电容失效（容量变小）、负载过重（芯片或外围元件损坏导致VDD被拉低）、或者启动电阻阻值变大。
- 电压正常（如15V左右）：说明芯片的供电和启动电路基本正常,可以进一步检查驱动信号。
-
GATE/DRV引脚：
- 电压始终为0V或接近VCC：正常工作时，此引脚应有高频的脉冲波形（如0V到15V之间跳变），如果为0V，说明芯片没有起振；如果为高电平，说明MOS管可能一直导通,会立刻导致过流保护。
- 有脉冲波形：说明芯片基本在工作,只是后级有问题。
-
CS引脚：
- 电压异常过高：正常工作时，此引脚电压在MOS管导通时会缓慢上升，达到阈值后芯片关闭，如果一上电此引脚电压就很高，说明电流采样电阻或其外围电路可能有问题,或者负载短路导致电流剧增。
-
故障分类排查
情况A：保险丝熔断（硬性短路）
这种情况说明后级存在严重短路。
- 断开法：将6552芯片从电路板上拆下（或断开其GATE引脚的连接），再次测量保险丝两端电阻。
- 保险丝不再短路：说明故障点在6552芯片本身或其直接驱动的外围元件，重点检查：
- 6552芯片是否击穿短路：用万用表二极管档测量其对地电阻,特别是VDD和GATE引脚对地是否短路。
- MOS管是否击穿短路：这是最常见的故障点，测量MOS管的D-S极、G-S极之间是否短路。
- VDD电容是否击穿。
- 电流采样电阻是否短路（较少见）。
- 保险丝仍然短路：说明短路点在更靠后的电路，如整流桥、高压大电容CX1，或次级电路有问题导致初级电流过大（如次级整流二极管短路，会通过变压器耦合反映到初级）。
- 保险丝不再短路：说明故障点在6552芯片本身或其直接驱动的外围元件，重点检查：
情况B：保险丝完好，但无输出
- 检查VDD电压：如步骤二所述,这是判断芯片是否工作的首要条件。
- 检查GATE波形：用示波器测量GATE引脚，应有波形。
- 无波形：
- 检查VDD电压是否稳定。
- 检查6552外围的振荡电阻（RT）和电容（CT），如果开路,芯片将无法起振。
- 检查6552的零电流检测引脚（ZCD，如果电路有此功能）相关元件是否开路或短路。
- 检查6552芯片是否损坏。
- 有波形但输出仍无：
- 检查MOS管：用万用表测量D-S极是否击穿，用示波器看G极波形是否正常驱动（波形幅度是否足够，前沿是否陡峭）。
- 检查变压器T1：
