什么是综合EDA技术？
综合EDA技术，通常简称为“综合”（Synthesis），是电子设计自动化领域中的一项核心技术，它的核心思想是将高层次的、抽象的设计描述，自动地转换为低层次的、具体的、可实现的硬件电路结构（如逻辑门、触发器等）。

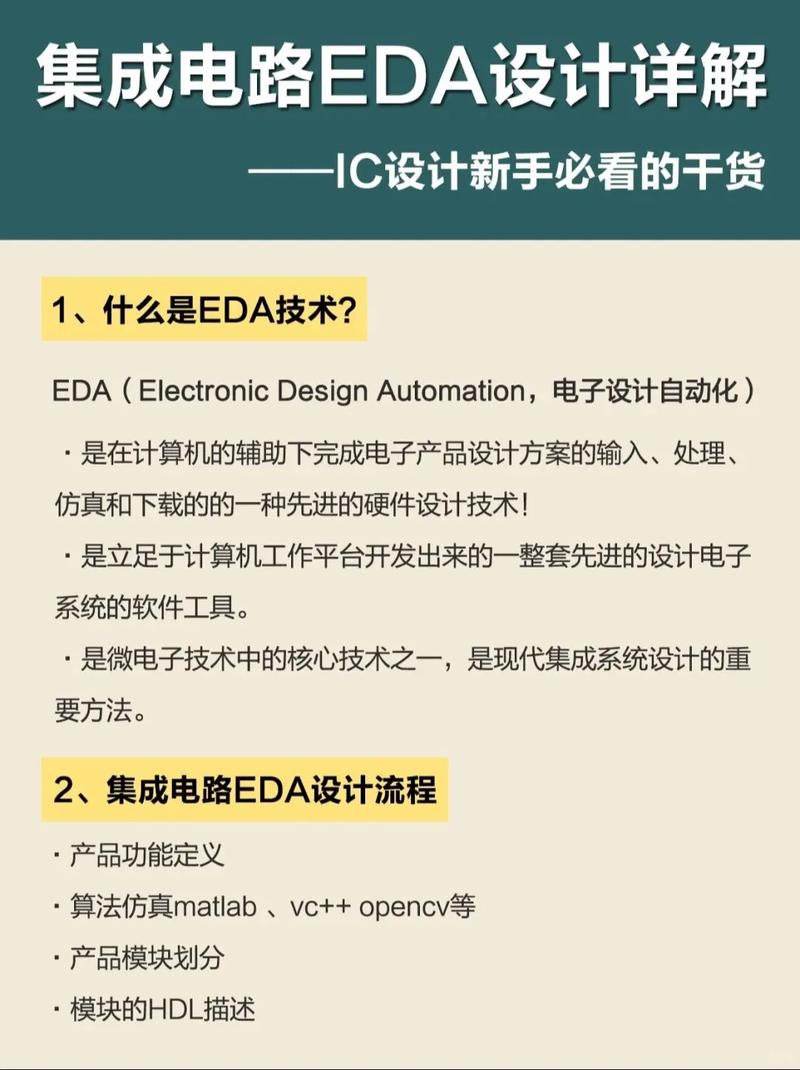

（图片来源网络，侵删）
综合就是“从软件到硬件”的桥梁，工程师用类似编程语言（如Verilog或VHDL）来描述电路的功能和逻辑行为，而综合工具则负责将这些“行为”翻译成由标准逻辑单元（与门、或门、非门、寄存器等）组成的“结构”。
核心思想：抽象层次的转换
为了更好地理解综合，我们需要了解数字设计的不同抽象层次,综合就处于中间的关键位置。
| 抽象层次 | 描述方式 | 关注点 | 综合工具的作用 |
|---|---|---|---|
| 算法级 | C/C++, SystemC, MATLAB | 系统的功能、算法流程、数据处理 | 高层次综合 |
| 寄存器传输级 | Verilog, VHDL | 数据在寄存器之间的流动、状态机、时序关系 | 逻辑综合 |
| 逻辑门级 | 逻辑门、触发器 | 布尔逻辑、门电路的连接 | 逻辑优化 |
| 电路/版图级 | 晶体管、连线、工艺层 | 物理实现、布局布线、寄生效应 | 布局布线 |
综合技术主要完成的是从上到下的转换：
- 逻辑综合：这是最常见、最核心的综合，它将RTL级代码（Verilog/VHDL）转换为逻辑门级的网表。
- 高层次综合：这是更前沿的综合，它将算法级/行为级的代码（如C/C++）直接转换为RTL级代码，甚至直接生成门级网表,这极大地缩短了软硬件协同设计的周期。
综合的关键步骤（以逻辑综合为例）
一个典型的逻辑综合过程可以分解为以下几个关键步骤：
（图片来源网络，侵删）
分析
- 做什么：综合工具首先读取RTL设计代码（Verilog/VHDL）,并检查其语法是否正确。
- 目标：理解代码的结构、模块、端口、信号以及它们之间的逻辑关系，它不会关心代码的风格或效率，只关心“逻辑上”等价。
转换
- 做什么：工具将RTL代码中的行为描述（如
always块、if-else语句、case语句）转换为一种中间的、与工艺无关的表示形式，通常是控制数据流图。 - 目标：将代码的控制逻辑（条件分支、循环）和数据路径（加法器、多路选择器）清晰地分离开来,形成一个数据流图。
优化
- 做什么：这是综合过程中最核心、最智能的一步，工具会根据用户设定的约束条件,对CDFG进行优化。
- 优化目标：
- 面积最小化：用最少的逻辑门来实现相同的功能,以降低芯片成本。
- 速度最大化：通过关键路径优化，提高电路的运行频率,满足时序要求。
- 功耗最低化：通过减少不必要的翻转和门数来降低动态功耗。
- 优化手段：包括布尔代数化简、逻辑重组、资源共享、消除冗余逻辑等。
映射
（图片来源网络，侵删）
- 做什么：将优化后的、与工艺无关的逻辑结构，映射到特定的工艺库 中。
- 工艺库：这是一个由芯片代工厂（如TSMC, Samsung）提供的“元件库”，里面包含了各种标准逻辑单元（如2输入与非门、D触发器、加法器等）的详细信息，包括它们的逻辑功能、面积、时序和功耗参数。
- 目标：将抽象的逻辑门（如
AND）替换成工艺库中具体的、可实现的单元（如lib_and2）。
生成
- 做什么：根据映射结果，生成最终的门级网表，这个网表通常以EDIF或Verilog的形式存在,它描述了芯片内部所有逻辑单元以及它们之间的连接关系。
- 输出：门级网表是后续布局布线工具的输入,是物理实现的起点。
综合技术的优势
- 提高设计效率：工程师无需手动绘制成千上万个逻辑门，只需用高级语言描述功能，综合工具即可自动完成繁琐的转换工作,大大缩短了设计周期。
- 保证设计正确性：自动化过程减少了人为错误，只要RTL代码和约束条件正确,综合结果在逻辑上是严格等价的。
- 设计可移植性：RTL代码是独立于工艺的，当需要更换芯片制造工艺（例如从TSMC 28nm升级到7nm）时，只需更换对应的工艺库，重新运行综合流程即可,无需修改RTL代码。
- 设计空间探索：工程师可以通过调整综合约束（如时序、面积），快速探索不同的设计方案，找到性能、面积和功耗的最佳平衡点。
综合的局限性
综合虽然强大,但并非万能：
- 不是“魔术”：综合工具无法“创造”RTL代码中没有的功能，如果RTL代码本身存在逻辑错误或性能瓶颈,综合工具也无法弥补。
- 对代码风格敏感：RTL代码的写法会直接影响综合结果的质量，一个“好”的、可综合的代码风格才能引导工具生成高效的电路；反之，糟糕的代码风格可能导致综合工具生成性能低劣、面积巨大的电路。
- 依赖于工艺库：最终电路的性能和面积上限,完全取决于工艺库的质量和丰富程度。
- 后端协同：综合结果必须满足后端布局布线工具的物理实现要求,否则设计将无法成功流片。
综合EDA技术是现代芯片设计的基石，它扮演着“翻译官”和“优化师”的双重角色，将工程师的抽象设计意图，自动、高效、且可靠地转化为物理世界可以实现的电路结构，没有综合技术，当今如此复杂的芯片设计（如CPU、GPU、手机SoC）是不可能完成的任务，它连接了设计的“大脑”（RTL代码）和“身体”（物理电路）,是整个电子设计自动化流程中承上启下的关键环节。
