单片机应用系统设计技术如何高效实现?

第一部分:核心理念与设计原则

在动手之前,理解正确的理念至关重要,这决定了你设计的系统能否稳定、可靠、高效地运行。

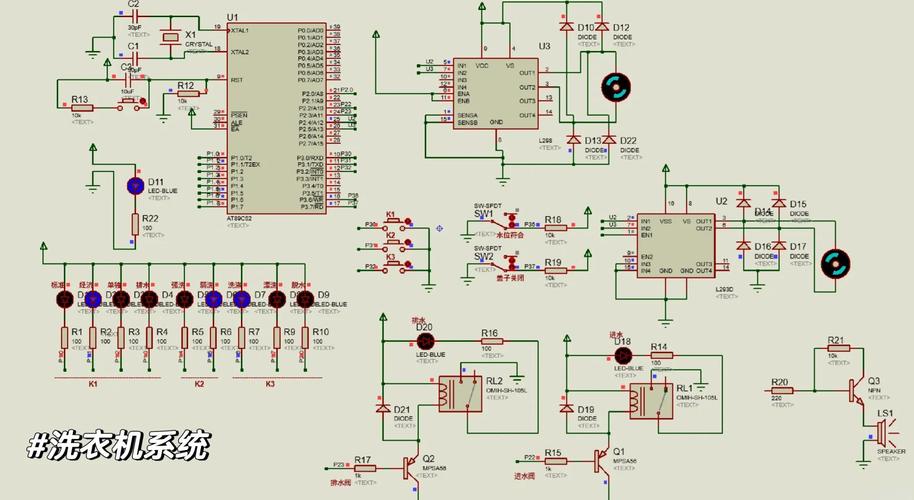

单片机应用系统设计技术如何高效实现?-图1
(图片来源网络,侵删)
  1. 明确需求,定义规格

    • 功能需求:系统必须做什么?(采集温度、控制电机、显示数据、与上位机通信等)
    • 性能需求:系统需要多快?(采样频率、响应时间、数据处理速度)
    • 环境需求:系统在什么环境下工作?(温度范围、湿度、振动、电磁干扰)
    • 成本与功耗需求:成本预算是多少?功耗有何限制?(电池供电、低功耗模式)
    • 可靠性需求:系统的平均无故障时间要求有多高?
  2. 模块化设计

    • 思想:将复杂的系统分解为独立、功能单一的模块(如:电源模块、主控模块、传感器模块、执行器模块、通信模块、显示模块)。
    • 优点
      • 易于开发:团队可以并行开发不同模块。
      • 易于调试:问题可以定位到具体模块,排查方便。
      • 易于维护和升级:更换或升级某个模块不影响整个系统。
  3. 可靠性设计

    • 硬件抗干扰:去耦电容、滤波电路、光耦隔离、良好接地设计。
    • 软件容错:看门狗、软件陷阱、数据校验(如CRC)、异常处理机制。
    • 冗余设计:在关键部分采用冗余备份(如双MCU、双电源)。
  4. 可扩展性与可维护性

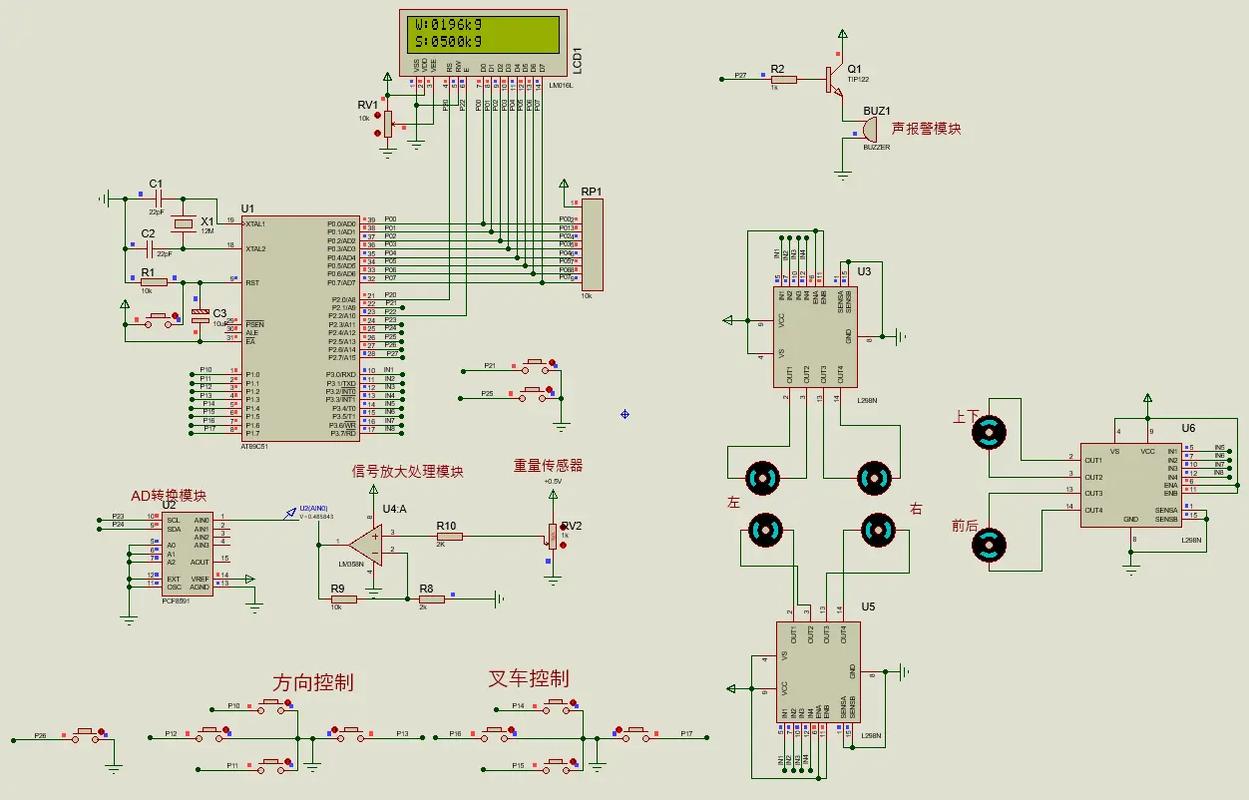

    单片机应用系统设计技术如何高效实现?-图2
    (图片来源网络,侵删)
    • 预留接口:设计时预留I/O口、通信接口,方便未来功能扩展。
    • 代码规范:编写清晰、注释良好的代码,使用状态机等结构化编程方法。
    • 文档完备:详细记录设计方案、硬件原理图、PCB布局、软件流程图、关键算法等。

第二部分:硬件系统设计技术

硬件是系统的物理基础,其设计质量直接决定了系统的性能和稳定性。

  1. 核心选型

    • 单片机选型
      • 性能:主频、RAM/ROM大小、处理能力(如是否带FPU)。
      • 外设:根据需求选择带有足够UART、SPI、I2C、ADC、PWM、Timers等外设的MCU。
      • 功耗:对于便携式设备,低功耗MCU(如STM32L系列、MSP430、ESP32系列)是首选。
      • 成本与生态:考虑芯片价格、开发板成本、社区支持、工具链成熟度(如STM32、ESP32生态非常成熟)。
    • 外围器件选型
      • 传感器:量程、精度、接口(模拟/I2C/SPI)。
      • 执行器:电机、继电器、LED等,驱动能力匹配。
      • 电源管理:LDO(低压差线性稳压器)用于低噪声场景,DC-DC(开关电源)用于高效率场景,注意电源的纹波和负载能力。
  2. 电路原理图设计

    • 电源电路:设计稳定的供电系统,包括AC-DC转换、滤波、电压转换(如5V转3.3V)。
    • 最小系统电路:确保MCU能正常工作,包括:
      • 电源引脚:正确连接VDD和VSS。
      • 时钟电路:外部晶振和负载电容,或使用内部RC振荡器。
      • 复位电路:上电复位电路和手动复位按键。
    • 接口电路
      • 数字I/O:考虑是否需要上拉/下拉电阻、驱动能力。
      • 模拟输入:注意ADC的参考电压、输入阻抗,必要时加入运放进行信号调理。
      • 通信接口:RS232需要电平转换芯片(如MAX232),CAN总线需要CAN收发器。
    • 保护电路:在电机、继电器等感性负载两端加入续流二极管,防止反向电动势损坏MCU。
  3. PCB布局与布线技术

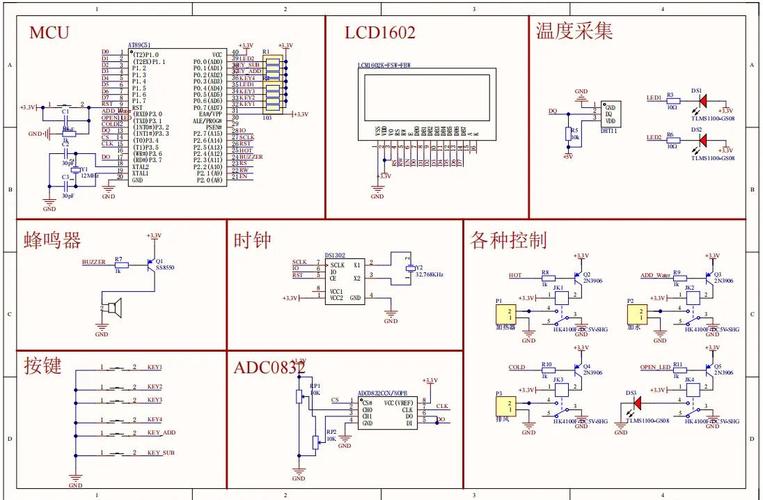

    单片机应用系统设计技术如何高效实现?-图3
    (图片来源网络,侵删)
    • 布局原则
      • 功能分区:模拟区、数字区、电源区明确分开。
      • 核心优先:MCU、晶振、存储器等核心元件优先布局。
      • 路径最短:高速信号线、时钟线尽量短。
      • 散热考虑:功率器件留出足够散热空间和散热孔。
    • 布线原则
      • 线宽:电源线和地线要足够宽(通常20-30mil以上),信号线一般8-12mil。
      • 接地:采用“星形接地”或“分割地+单点连接”策略,数字地和模拟地分开,最后在电源入口处汇合。
      • 隔离:高频信号线与低速信号线、数字信号与模拟信号线之间保持距离,避免串扰。
      • 过孔:尽量减少过孔的使用,特别是在高频信号路径上。

第三部分:软件系统设计技术

软件是系统的灵魂,负责实现所有逻辑和控制功能。

  1. 开发环境搭建

    • IDE/编译器:Keil MDK (ARM), IAR, STM32CubeIDE (STM32), Arduino IDE (ESP32/AVR), PlatformIO (跨平台)。
    • 调试工具:J-Link, ST-Link, U-Link等在线调试器。
    • 版本控制:使用Git(配合GitHub/Gitee)进行代码管理,这是现代开发的必备技能。
  2. 软件架构设计

    • 前后台系统
      • 后台:一个无限循环的主程序,顺序执行各项任务。
      • 前台:由中断服务程序构成,处理高优先级事件。
      • 特点:简单,适合小型系统;但实时性和任务调度能力有限。
    • 实时操作系统
      • 概念:引入内核,提供任务管理、调度、同步、通信等功能。
      • 优点:任务并发执行,实时性强,代码结构清晰,易于管理复杂系统。
      • 常用RTOS:FreeRTOS(开源、流行)、RT-Thread、uC/OS。
      • 应用:适合功能复杂、对实时性要求高的系统,如物联网网关、复杂控制器。
  3. 驱动程序开发

    • 目的:为上层应用提供一个简洁、统一的硬件操作接口。
    • 编写GPIO、UART、SPI、I2C、ADC、PWM等底层外设的初始化和控制函数。
    • 关键:保证驱动程序的稳定性可复用性
  4. 应用程序开发

    • 状态机:非常适合处理有明确状态转换的事件系统(如按键检测、协议解析)。
    • 模块化编程:将不同功能(如数据处理、通信逻辑、UI逻辑)封装成独立的模块或函数。
    • 中断服务程序
      • 原则:ISR要尽可能短小精悍,只做必要的数据处理和标志位设置,复杂逻辑放到主循环中执行。
      • 避免:在ISR中调用耗时函数(如printf)、进行浮点运算、进行复杂的数学计算。
  5. 算法实现

    • 数据处理:数字滤波(限幅、中值、均值滤波)、PID控制算法。
    • 通信协议:自定义协议或实现标准协议(如Modbus、MQTT、CANopen)。
    • 数据结构:合理使用队列、环形缓冲区等来解决生产者和消费者之间的速率不匹配问题。

第四部分:系统调试与测试

  1. 硬件调试

    • 上电前检查:检查电源、地线有无短路,元器件有无错装、反装。
    • 上电测试:测量各关键点电压是否正常(MCU供电、晶振起振)。
    • 工具:万用表、示波器(观察波形、毛刺)、逻辑分析仪(同时观察多路数字信号)。
  2. 软件调试

    • 在线调试:使用调试器设置断点、单步执行、查看变量和寄存器状态。
    • 打印调试:通过串口打印关键信息,追踪程序执行流程和变量值(最简单有效的方法)。
    • **内存
