引言：什么是直流开关电源？
直流开关电源是一种将交流电或直流电（如电池）转换成另一种或多种稳定直流电的电子设备，其核心特点是开关工作，即内部的功率开关管（如MOSFET）以非常高的频率（通常在几十kHz到几MHz）在“开”和“关”之间快速切换。
（图片来源网络，侵删）
与线性电源的对比：
为了更好地理解开关电源,我们通常将它与传统的线性电源进行对比。
| 特性 | 开关电源 | 线性电源 |
|---|---|---|
| 核心原理 | 通过开关管高速通断，再通过电感、电容储能滤波来稳定电压。 | 通过调整串联的调整管（工作在线性区）的压降来稳定输出。 |
| 效率 | 高 (75% ~ 98%) | 低 (30% ~ 60%)，多余的功率以热能形式耗散 |
| 尺寸与重量 | 小、轻 (因为高频，变压器和滤波电容可以做得很小) | 大、重 (需要笨重的工频变压器和大滤波电容) |
| 发热量 | 相对较低 (效率高) | 非常高 (效率低，需要大型散热器) |
| 输出纹波 | 较大 (需要良好的滤波设计) | 极小 (天然平滑) |
| 电磁干扰 | 较大 (开关动作产生高频噪声) | 极小 |
| 成本 | 功率越大，相对成本越低 | 功率越大，相对成本越高 |
| 适用场景 | 绝大多数现代电子设备 | 对纹波、噪声要求极高的精密仪器、音频设备等 |
开关电源凭借其高效率、小体积、轻重量等压倒性优势，已经成为现代电子设备的主流供电方案。
核心工作原理

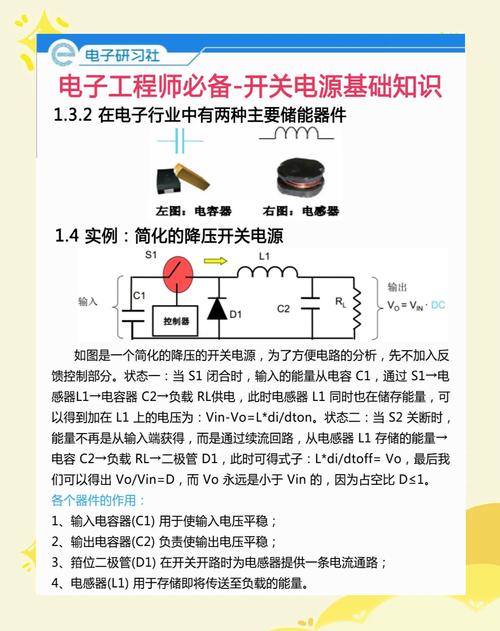

开关电源的核心思想是“能量斩波”和“能量传递”，我们可以通过一个简化的Buck（降压）电路来理解其基本原理。
（图片来源网络，侵删）
工作流程：
-
开关阶段 (能量输入)：
- 控制器输出高电平,开关管 S 导通。
- 电流从输入源
Vin流过开关管 S、电感 L 和负载 R，最后回到地。 - 在此阶段,电感 L 两端产生一个左正右负的电压，电感电流线性上升，电感以磁场形式储存能量，电容 C 也被充电。
-
续流阶段 (能量释放)：
- 控制器输出低电平,开关管 S 关断。
- 由于电感 L 中的电流不能突变，它会试图维持原方向流动，电感 L 的极性瞬间变为左负右正，与二极管 D 形成回路。
- 电感 L 开始释放之前储存的磁场能量，电流通过二极管 D、负载 R 和电容 C 续流，电容 C 在此期间放电，为负载提供平滑的电流。
通过控制器（PWM控制器）以极高的频率重复上述“开”和“关”的过程，并通过调节占空比（一个周期内开关管导通时间与总周期的比值），就可以精确控制输出到负载的平均电压 Vout。
（图片来源网络，侵删）
对于降压电路,Vout = D * Vin (理想情况下)，D 是占空比。
关键组成部分

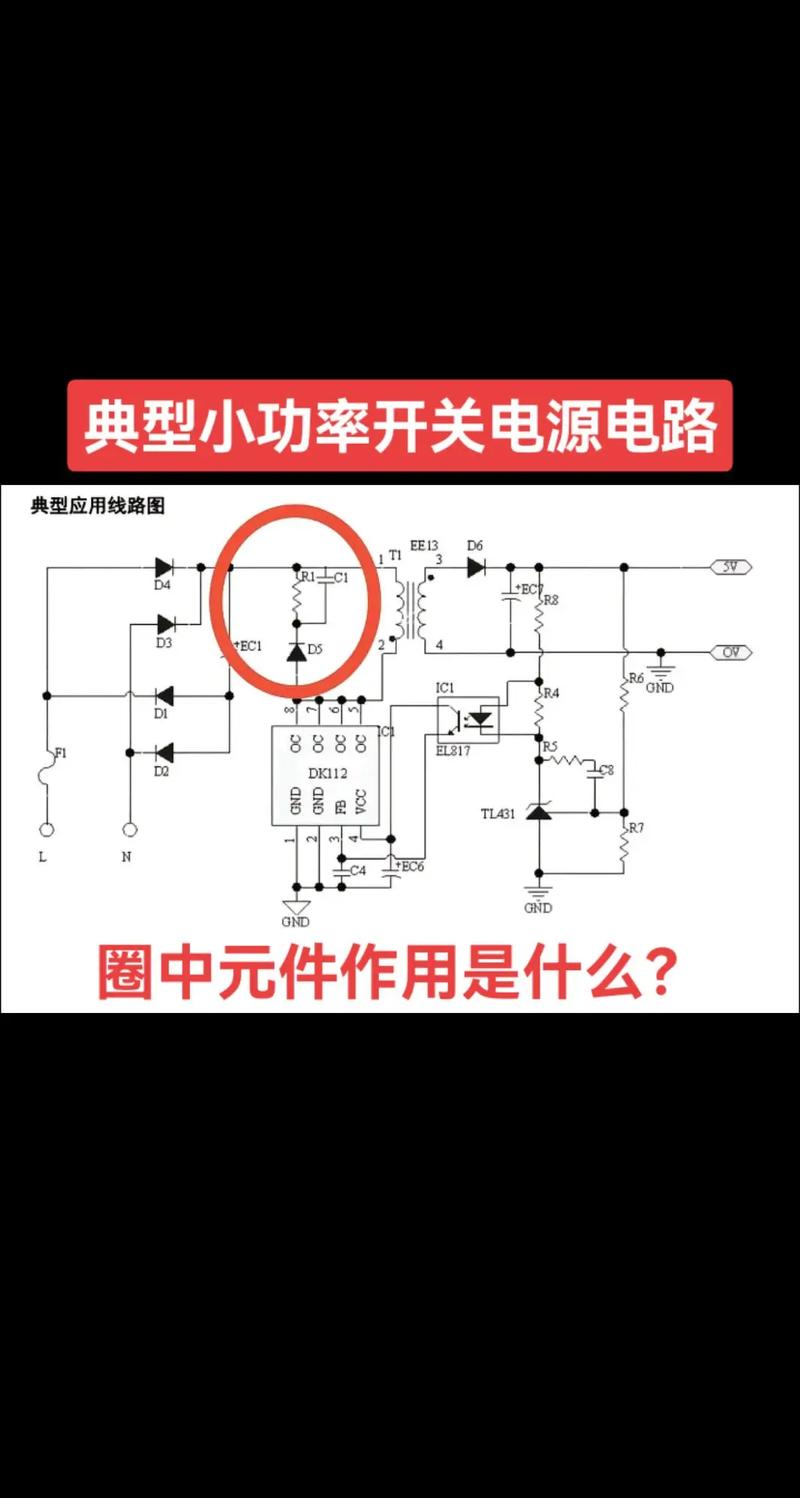

一个完整的开关电源主要由以下几个部分构成：
-

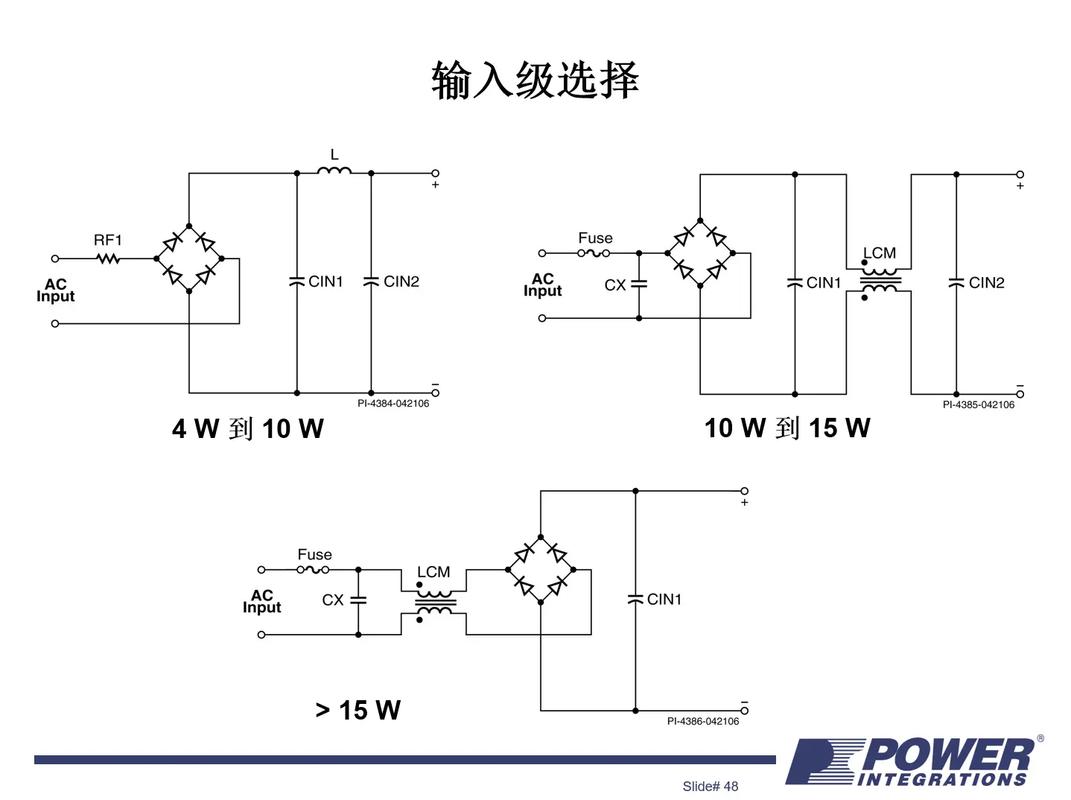

输入电路：
- EMI滤波器： 抑制从电网传入的干扰，同时也防止电源自身产生的高频噪声污染电网。
- 整流桥： 将交流电转换为脉动的直流电。
- 输入滤波电容： 滤除整流后的脉动成分，得到一个相对平滑的直流电压。
-
功率变换电路：
这是开关电源的核心,由开关管、电感、变压器（隔离型）、二极管/同步整流管等组成，它的作用是将输入的直流电压进行“斩波”和“变换”，得到高频的交流方波。
-
控制电路：
- PWM控制器： 大脑，它通过采样输出电压，与一个参考电压进行比较，产生一个控制信号来调节开关管的占空比，从而实现稳压。
- 反馈回路： 通常使用光耦或变压器进行电气隔离，将输出端的电压信号安全地反馈到输入端的控制器。
-
输出电路：
- 输出整流/滤波： 将功率变换电路产生的高频交流电再次整流成直流电，并通过电感和电容滤波，得到平滑、低纹波的直流电压。
- 输出滤波电容： 提供瞬时大电流，并滤除高频纹波。
拓扑结构
根据输入输出是否隔离以及电压变换关系,开关电源有多种拓扑结构。
| 拓扑类型 | 特点 | 典型应用 |
|---|---|---|
| 非隔离型 | 输入输出共地，结构简单，成本低 | |
| Buck (降压) | Vout < Vin |
电脑CPU/GPU供电、手机充电器（部分）、LED驱动 |
| Boost (升压) | Vout > Vin |
功率因数校正、电池升压、太阳能逆变器 |
| Buck-Boost (升降压) | Vout 可大于或小于 Vin，极性可能反转 |
便携式设备、电动车电池管理 |
| 隔离型 | 输入输出通过变压器隔离，安全性高，可实现多路输出 | |
| Flyback (反激) | 结构最简单，成本最低，功率较小（lt;150W） | 手机充电器、适配器、小家电待机电源 |
| Forward (正激) | 功率可以做得更大，比反激控制更简单 | 工业电源、通信电源 |
| Push-Pull (推挽) | 适用于中低功率，变压器利用率高 | |
| Half-Bridge (半桥) | 适用于中等功率，开关管电压应力低 | |
| Full-Bridge (全桥) | 适用于大功率（gt;1kW），效率最高，最复杂 | 工业电镀、电解、大功率充电桩、新能源并网逆变器 |
主要技术指标
评价一个开关电源性能的好坏,需要关注以下关键指标：
- 效率： 输出功率与输入功率的比值，是衡量电源节能水平的关键指标。
- 负载调整率： 输入电压不变时，负载从空载到满载变化，输出电压的稳定程度。
- 电压调整率： 负载不变时，输入电压在规定范围内变化，输出电压的稳定程度。
- 纹波与噪声： 输出直流电压上叠加的交流成分，包括低频纹波和高频开关噪声，是衡量电源纯净度的重要指标。
- 瞬态响应： 当负载电流发生突变时，输出电压恢复到稳定值的速度和过冲/下冲幅度。
- 功率密度： 单位体积或单位重量所能输出的功率，高功率密度是现代开关电源追求的目标。
- 电磁兼容性： 包括电磁发射（自身产生的噪声不能超标）和抗扰度（抵抗外界干扰的能力）。
- 可靠性/寿命： 通常用平均无故障工作时间来衡量，主要受电解电容、风扇等寿命较短的元器件影响。
应用领域
开关电源无处不在,是现代电子工业的基石。
- 消费电子： 手机、笔记本电脑、电视、机顶盒的充电器和适配器。
- 通信与网络： 基站、服务器、路由器、交换机、光猫等所有通信设备内部都有多个开关电源模块。
- 工业自动化： PLC、变频器、伺服驱动器、工业机器人、传感器、仪器仪表等。
- 汽车电子： 电动汽车的OBC（车载充电机）和DC-DC转换器、车载娱乐系统、车灯控制等，48V电气系统也离不开高效的DC-DC变换。
- 新能源领域： 太阳能光伏逆变器、风力发电变流器、储能系统中的电池管理系统。
