rs_485总线技术是一种广泛应用于工业自动化、楼宇自控、智能仪表等领域的串行通信标准，其核心优势在于支持多点通信、长距离传输和高抗干扰能力，该技术由电子工业协会（EIA）于1983年制定，标准编号为RS-485，属于平衡差分传输模式，通过两根信号线之间的电压差来表示逻辑状态，有效抑制了共模干扰，从而在复杂的工业环境中实现稳定的数据传输。
从电气特性来看,RS-485采用差分信号传输，逻辑“1”以两线间的电压差（V_A-V_B）≥+200mV表示，逻辑“0”以电压差≤-200mV表示，这种设计使其能够抵抗地电位差和电磁干扰，与RS-232等单端传输方式相比，RS-485的传输距离显著提升，在采用24AWG双绞线时，最大传输距离可达1200米（传输速率为100kbps），若降低传输速率至9600bps，距离可进一步延长至3000米以上，RS-485支持多点通信，理论上可连接多达32个节点（通过中继器可扩展至256个以上），采用主从式通信架构，由主节点发起通信，从节点响应，避免了总线冲突。

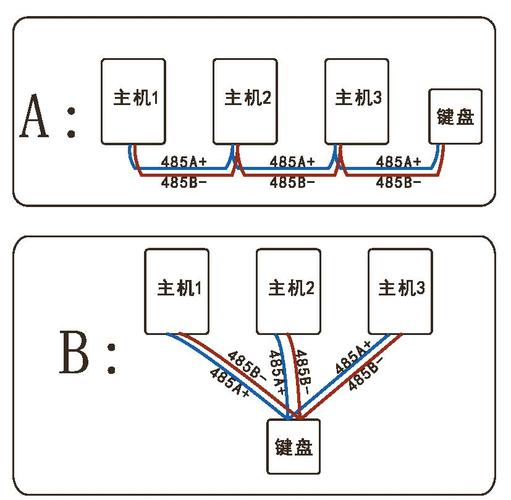

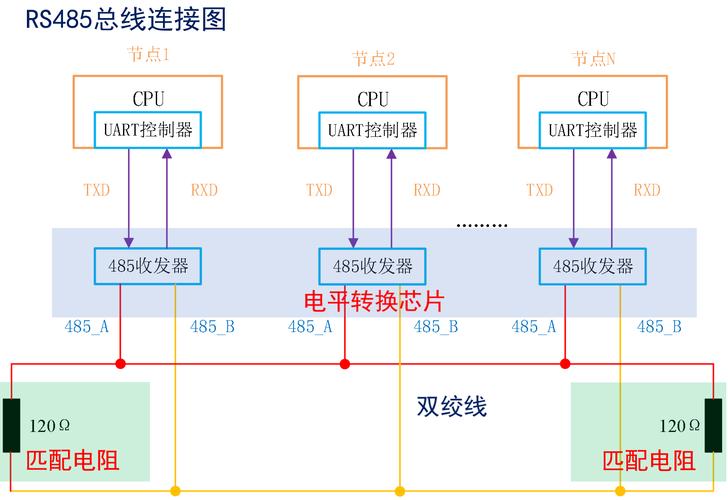

在拓扑结构方面,RS-485总线通常采用总线型或树型布局，要求所有节点并联在总线的A、B两根线上，且终端必须匹配120Ω的电阻以消除信号反射，总线两端需分别接一个终端电阻，确保阻抗匹配，节点连接时应采用手拉手方式，避免分支过长，否则会导致信号衰减和反射问题，信号线推荐使用双绞线，其中一对线用于差分信号传输，另一对线可备用或用于屏蔽层接地，以提高抗干扰能力，RS-485的驱动器负载能力较强，能够在共模电压范围为-7V至+12V的条件下正常工作，满足工业现场的恶劣环境需求。
传输速率是RS-485的重要性能指标，其速率与传输距离呈反比关系，当传输距离为120米时，最高速率可达10Mbps；距离为1200米时，速率降至100kbps；若距离达到1500米，速率通常不超过40kbps，实际应用中，需根据系统需求合理选择速率与距离的平衡点，RS-485支持半双工通信模式，同一时刻只能有一个节点发送数据，其他节点处于接收状态，因此需要通过软件协议（如Modbus、Profibus等）实现通信仲裁，避免数据冲突。
在抗干扰设计方面,RS-485通过多种机制提升通信可靠性，差分传输方式可有效抑制共模干扰，当两根信号线受到相同干扰时，接收器通过检测电压差即可消除干扰影响，屏蔽层接地能够减少电磁感应干扰，屏蔽层应单端接地，避免形成接地环路，采用光电隔离技术将通信电路与节点电路隔离，可防止共模高压损坏设备，隔离电压通常需达到1500V以上，在实际布线中，应将RS-485电缆与动力电缆分开敷设，保持至少30cm的距离，或使用金属桥架隔离，减少电磁耦合。
RS-485总线的通信协议通常采用应用层协议与物理层协议的结合，物理层负责电气信号传输，而应用层协议则定义数据帧格式、通信规则和错误校验，常见的应用层协议包括Modbus RTU、Profibus-DP、CANopen等，其中Modbus RTU因简单易用而广泛应用于工业控制领域，Modbus RTU采用CRC-16校验，确保数据传输的正确性，通信帧包括地址码、功能码、数据内容和校验码，主节点通过地址码识别从节点，实现点对点或广播通信。
为了提升RS-485总线的通信效率，可采取多种优化措施，合理分配节点地址，避免地址冲突；采用轮询机制，主节点按顺序查询从节点，减少通信等待时间；对于实时性要求高的系统，可使用中断方式或优先级机制，确保关键数据优先传输，通过软件实现流量控制，当节点繁忙时发送忙信号，防止数据丢失，在硬件层面，选择合适的收发器芯片（如MAX485、SN75176等）至关重要，需确保芯片的驱动能力、传输速率和隔离电压满足系统需求。
RS-485总线的常见故障及解决方法主要包括以下几类：一是通信失败，通常由终端电阻缺失、节点地址冲突或波特率不匹配导致，需检查终端电阻配置、节点地址设置和通信参数一致性；二是数据错误，可能由干扰过大或校验失败引起，可通过增强屏蔽、优化接地或更换抗干扰更强的收发器解决；三是通信距离不足，往往是因电缆阻抗不匹配或信号衰减导致，需选用低阻抗双绞线并缩短分支长度；四是节点无法通信，可能因收发器损坏或供电异常，需逐个检测节点硬件状态。
以下是RS-485总线技术关键参数的总结：
| 参数类型 | 指标说明 |
|---|---|
| 传输方式 | 平衡差分传输 |
| 节点数量 | 理论最大32个（可扩展至256个以上） |
| 传输距离 | 1200米（100kbps），最长可达3000米（低速率） |
| 传输速率 | 最高10Mbps（120米），速率与距离成反比 |
| 信号电压 | 逻辑“1”：V_A-V_B≥+200mV；逻辑“0”：V_A-V_B≤-200mV |
| 共模电压范围 | -7V至+12V |
| 终端电阻 | 120Ω，总线两端各接一个 |
| 电缆类型 | 双绞线（推荐24AWG） |
| 抗干扰能力 | 抑制共模干扰，支持屏蔽层接地 |
| 通信模式 | 半双工 |
| 常用协议 | Modbus RTU、Profibus-DP、CANopen |
相关问答FAQs：
-
问：RS-485总线与RS-232总线的主要区别是什么？
答：RS-485采用平衡差分传输，支持多点通信（最多32个节点）和长距离传输（最长1200米），而RS-232为单端传输，仅支持点对点通信，距离限制在15米以内，RS-485的抗干扰能力更强，适用于工业环境，而RS-232多用于短距离设备连接（如电脑与串口设备）。 -
问：如何解决RS-485总线通信中的数据冲突问题？
答：数据冲突主要由多点同时发送导致，可通过以下方法解决：①采用主从式通信架构，由主节点统一控制发送权；②在软件协议中添加通信仲裁机制（如Modbus的轮询方式）；③使用带冲突检测功能的收发器芯片；④合理规划总线拓扑，避免分支过长，确保信号同步传输。
