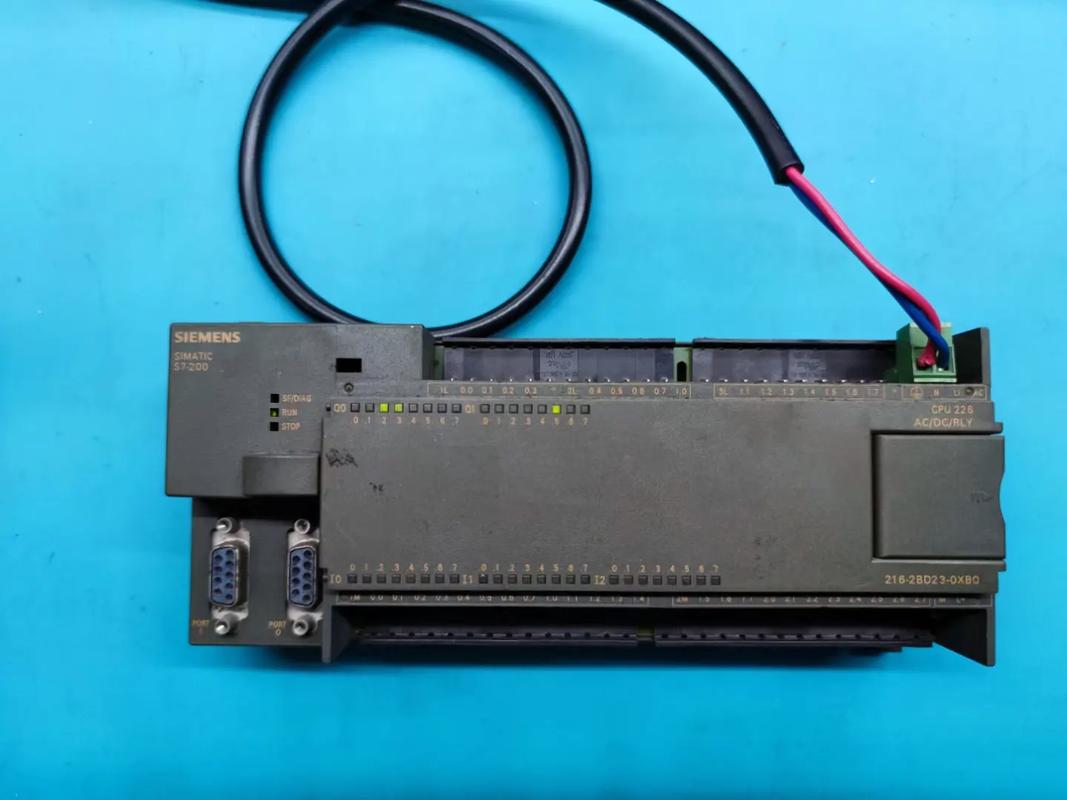

西门子S7-200 PLC维修概述
西门子S7-200系列是经典的PLC产品，虽然现在主推S7-1200/1500，但在许多老设备、自动化生产线中仍在广泛使用，其维修通常分为板级维修和芯片级维修。
（图片来源网络，侵删）
- 板级维修：更换模块上的可更换部件，如电源模块、I/O模块、通信模块、接线端子等，这是最常见、最快捷的维修方式。
- 芯片级维修：深入到电路板，对损坏的芯片（如CPU、内存、驱动芯片等）进行检测和更换，这需要专业的维修工程师和设备，难度高,成本也高。
常见故障现象及可能原因
了解故障现象有助于快速定位问题。
| 故障现象 | 可能的原因 |
|---|---|
| 完全无反应，电源指示灯不亮 | - 外部供电故障（电压、缺相） - PLC内部电源模块损坏 - 保险丝熔断 - 电源线或接线端子松动、短路 |
| CPU RUN/STOP灯不亮或异常闪烁 | - CPU模块本身损坏 - 程序丢失或混乱 - 存储卡故障（如果使用） - 系统配置与硬件不匹配 |
| 部分或全部输入/输出点不工作 | - 对应的I/O模块损坏 - 输入信号源本身有问题（如传感器损坏） - 输出负载回路故障（如接触器、电磁阀损坏） - 模块接线松动或错误 - 组态地址与实际硬件不符 |
| 通信故障（如PPI、MPI） | - 通信电缆损坏或接触不良 - 通信波特率设置错误 - 网络中设备地址冲突 - 通信端口（Port 0/Port 1）损坏 - 中继器或网络设备故障 |
| 程序丢失或运行不稳定 | - 备份电池电压不足或失效 - 强电磁干扰导致程序混乱 - CPU长时间断电导致RAM数据丢失 - 存储卡损坏（如果用于程序存储） |
专业维修流程（以板级维修为例）
一个专业的维修服务通常会遵循以下流程：
-
初步诊断与沟通
- 客户描述：向维修方详细说明设备型号、故障现象、发生过程。
- 外观检查：维修工程师会检查PLC是否有明显的物理损伤，如烧焦、鼓包、进水、元件脱落等。
-
上电检测
（图片来源网络，侵删）- 在隔离负载的情况下,为PLC通电。
- 观察电源指示灯、CPU状态灯、通信灯等，读取错误代码（如果有的话）。
- 初步判断故障范围是在电源、CPU、还是I/O/通信模块。
-
模块替换测试
- 这是最常用且有效的测试方法。
- 电源测试：用一个好的电源模块替换怀疑损坏的电源模块。
- I/O测试：用好的I/O模块逐一替换,确定是哪个模块损坏。
- 通信测试：用一个好的通信模块或直接连接到已知的正常通信网络进行测试。
-
深度测试与修复
- 如果确定是某个模块损坏,会进行板级检测。
- 使用万用表、示波器、在线编程器等工具测量关键测试点的电压、波形。
- 更换损坏的元器件，如滤波电容、电源芯片、光耦、通信芯片等。
-
程序备份与恢复
- 重要提示：在送修前，请务必自行备份好PLC程序！维修方通常不负责程序备份。
- 如果PLC程序丢失，维修方可以帮助恢复，前提是客户有程序备份文件（
.awl或.ap*格式）。
-
功能测试与老化
（图片来源网络，侵删）- 修复后的模块会进行模拟负载测试，确保所有功能（输入、输出、通信）恢复正常。
- 有时会让设备运行一段时间（老化）,确保没有潜在问题。
-
出具报告与报价
- 向客户提供详细的故障诊断报告和维修报价。
- 客户确认后,安排发货或上门取送。
如何选择长治地区的维修服务
在长治寻找西门子PLC维修服务,可以考虑以下几个渠道：
长治本地的自动化设备公司或电气维修服务商
- 优点：
- 响应快：地理位置近,可以提供上门服务或快速取送。
- 了解本地：可能熟悉本地企业的设备情况,沟通更顺畅。
- 提供增值服务：除了维修，可能还提供设备改造、技术支持等。
- 如何寻找：
- 通过百度地图、高德地图搜索“PLC维修”、“自动化设备维修”、“电气柜维修”等关键词。
- 通过本地行业论坛、微信群询问,通常能找到口碑好的服务商。
- 咨询本地的西门子授权代理商,他们有时也提供维修服务或可以推荐可靠的第三方。
西门子官方或授权服务中心
- 优点：
- 技术权威：使用原厂配件和维修标准,质量有保障。
- 备件充足：对于老旧型号,官方渠道可能仍有备件。
- 保修期长：维修后通常有较长的保修期。
- 缺点：
- 价格较高：维修费用通常是市场价的上限。
- 周期可能较长：对于非核心城市,可能需要将设备寄送到省会或更远的维修中心。
- 如何寻找：
- 访问西门子（中国）有限公司官网，查找“服务与支持”或“寻找合作伙伴”,找到离您最近的授权服务中心。
专业的第三方PLC维修平台（全国性）
- 优点：
- 技术专业：这类平台通常专注于PLC维修，经验丰富,尤其擅长处理疑难杂症。
- 价格合理：价格介于本地服务商和官方之间,性价比高。
- 物流便捷：通过快递寄送,方便快捷。
- 缺点：
- 无上门服务：需要客户自行寄送。
- 对本地情况不熟：沟通时需要客户提供更详细的信息。
- 如何寻找：
在网上搜索“西门子PLC维修中心”、“S7-200维修”,会找到很多全国性的维修公司。
送修前的准备工作（非常重要！）
为了提高维修效率和成功率,请您在送修前做好以下准备：
- 备份程序：这是首要任务！使用STEP 7-Micro/WIN软件将PLC程序备份到电脑U盘里。
- 记录故障信息：详细记录故障发生的时间、现象、报警代码、设备运行状态等。
- 断开负载：将PLC与外部的传感器、电机、电磁阀等负载断开，只给PLC供电，这可以防止因外部负载问题导致PLC二次损坏,也便于维修方准确判断故障点。
- 提供完整信息：告知对方PLC的具体型号（如CPU 224 CN DC/DC/DC）、订货号、以及您设备的大致应用场景。
- 选择可靠的物流：如果选择邮寄，请使用有信誉的快递公司，并进行保价,并做好防静电和防震包装。
总结建议
- 对于一般性故障（如某个模块不工作），建议优先考虑长治本地的服务商，方便快捷,成本也较低。
- 对于价值高或故障复杂的设备，可以考虑西门子官方服务或全国性的专业维修平台,以确保维修质量和长期可靠性。
- 无论选择哪家，提前备份程序都是保护您核心资产的关键一步。
希望这份指南能帮助您顺利解决西门子S7-200 PLC的维修问题！
