柔性直流输电技术，全称是电压源型换流器高压直流输电，英文为 Voltage-Sourced Converter based High Voltage Direct Current (VSC-HVDC)。
它是一种基于可关断电力电子器件（如IGBT），能够精确、快速控制有功功率和无功功率的先进直流输电技术。
为了更好地理解,我们可以从以下几个方面来解析：
核心定义与本质
柔性直流输电的本质是“柔性”，这个“柔性”主要体现在它与传统直流输电（LCC-HVDC，基于晶闸管）的对比上：
| 特性 | 传统直流输电 | 柔性直流输电 |
|---|---|---|
| 核心器件 | 半控型器件（晶闸管） | 全控型器件（IGBT等） |
| 控制能力 | 只能控制电流大小，无法独立控制无功功率 | 可独立、快速控制有功和无功功率 |
| 换流站 | 体积庞大，需要大量无功补偿和滤波装置 | 结构紧凑，无需额外无功补偿 |
| 运行方式 | 只能点对点传输，必须连接有源系统（如大型电厂） | 可以孤岛供电，连接无源负荷 |
| 电能质量 | 可能产生谐波，对系统有一定冲击 | 电能质量高，谐波小，可快速稳定电压 |
关键技术基础
柔性直流输电的“柔性”源于其两大核心技术：
-
电压源换流器
- 传统直流输电的电流源换流器，像一个“水龙头”，只能控制水流（电流）的大小，水压（电压）由系统决定。
- 而VSC像一个“智能水泵”，不仅能精确控制水流（有功功率）的方向和大小，还能独立控制水泵的出口压力（交流电压的幅值和相位）,从而实现对无功功率的完全控制。
-
脉宽调制技术
- 这是VSC实现精确控制的核心，通过高速、高频地开关IGBT，VSC可以将直流电“斩波”成一系列宽度可调的脉冲方波。
- 这些脉冲方波通过滤波器后，可以非常平滑地合成出任意幅值、相位和频率的交流电，正是这种能力，让它能像“魔术师”一样灵活地控制电网。
主要特点与优势
综合来看,柔性直流输电技术的主要优势可以概括为：
- 独立控制有功和无功功率：这是最核心的优势，可以像拧水龙头一样，精确控制输送多少有功功率（比如从A地送100MW电到B地），同时还能独立决定B地需要多少无功功率（比如提供50Mvar无功以支撑当地电网电压）。
- 无需交流电网提供无功支撑：VSC本身可以发出或吸收无功，因此不像传统直流那样，必须连接一个强大的交流电网才能运行，这使得它可以给海上孤岛、偏远矿区等无源网络供电。
- 可向无源网络供电：可以连接一个没有任何电源的负荷，为岛屿、海上平台等地区提供可靠的电力。
- 快速调节，提高电网稳定性：响应速度极快（毫秒级），可以快速控制功率，抑制系统振荡,提高整个交流电网的稳定性和电能质量。

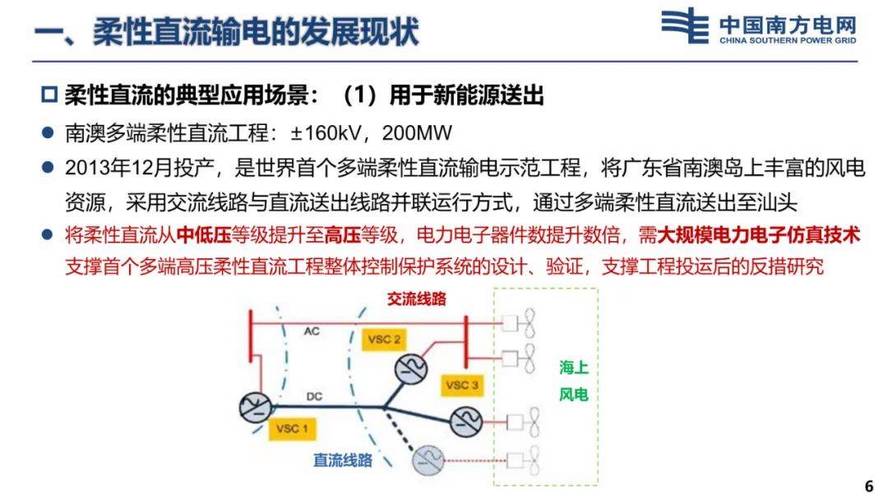

- 易于构成多端直流网络：传统直流构建多端（3个及以上）系统非常复杂，而柔性直流可以方便地实现“即插即用”，构建环状、放射状等多端直流电网。
- 环保友好：占地面积小，噪音低，无需大量的无功补偿设备,更加绿色。
典型应用场景
基于以上优势,柔性直流输电在以下领域具有不可替代的作用：
-
大规模可再生能源并网：

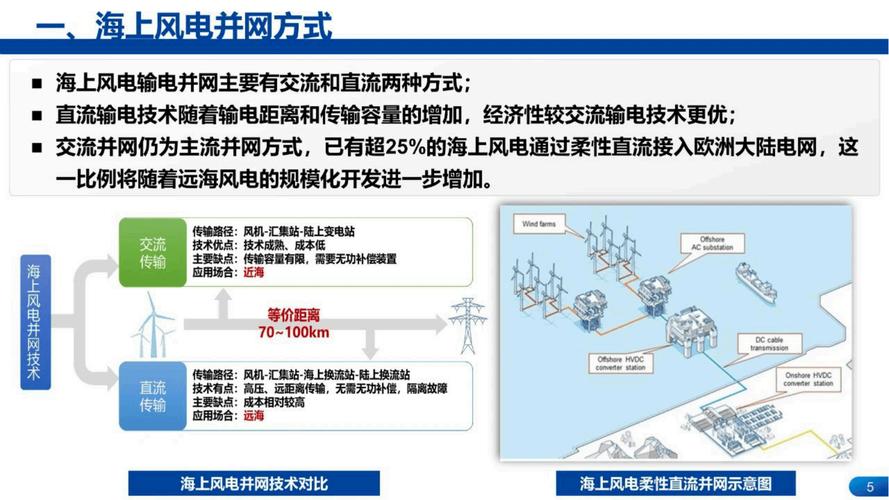

- 海上风电场：海上风电场通常远离陆地，柔性直流可以高效地将分散的风电汇集起来，通过一根电缆送回陆地，并且能提供稳定的电压支撑,解决风电波动性问题。
- 光伏电站：同样适用于偏远地区的大型光伏电站并网。
-
异步电网互联：
连接不同频率、不同步的电网（如中国内地与香港、欧洲不同国家之间的电网），实现功率的灵活交换,而不需要同步运行。
-
构建城市中心电网（背靠背）：
在城市中心，用柔性直流背靠背换流站连接两个不同的交流电网，可以实现功率的快速、精确控制，增强城市供电的可靠性和灵活性,同时节省宝贵的土地资源。
-
孤岛供电：
为海上石油平台、偏远海岛、军事基地等地区提供可靠的电力,摆脱对长距离海底交流电缆的依赖。
-
电能质量治理：
作为动态电压恢复器，快速补偿电网中的电压跌落、闪变等问题，为精密工业、数据中心等提供高质量的电能。
面临的挑战
尽管优势显著,柔性直流输电也有其挑战：
- 成本高昂：核心的IGBT器件及其驱动、保护系统非常昂贵,导致其工程造价远高于传统直流和交流输电。
- 损耗较大：由于高频PWM技术的使用,换流站的损耗相对较高。
- 容量限制：目前单个VSC模块的容量有限，需要多个模块串联才能实现高压大容量,对系统控制复杂度要求高。
柔性直流输电技术是以全控型电力电子器件（如IGBT）和电压源换流器为核心，通过脉宽调制技术，实现对有功功率和无功功率进行独立、快速、精确控制的新一代直流输电技术。
它“柔性”的本质在于控制上的灵活性和对电网的友好性，使其在新能源并网、异步电网互联、孤岛供电等新兴领域展现出巨大的应用潜力，是构建未来智能电网、能源互联网的关键技术之一。
