油烟机电路维修核心思路与注意事项
在开始任何维修之前,请务必牢记：
（图片来源网络，侵删）
-
安全第一！
- 断电！断电！断电！ 这是最重要的原则，维修前必须拔下油烟机的电源插头,确保电路完全不带电。
- 电容放电！ 油烟机电机启动电容（通常是一个圆筒形或方形的金属盒子）内部可能储存有高压电，即使断电后也可能对人造成电击，维修前，必须使用带绝缘手柄的螺丝刀或专用放电工具，将电容的两个接线端子短接,使其完全放电。
- 使用绝缘工具，佩戴绝缘手套,脚下垫上干燥的木板或橡胶垫。
- 如果对电路不熟悉，不要强行维修,建议联系专业维修人员。
-
先外后内，先简后繁
- 先检查外部问题：电源插座、开关是否正常。
- 再检查油烟机本身：电源线是否破损、插头是否松动。
- 然后打开外壳，检查内部：保险丝是否熔断、接线端子是否松动、线路是否烧焦。
-
理论结合实际

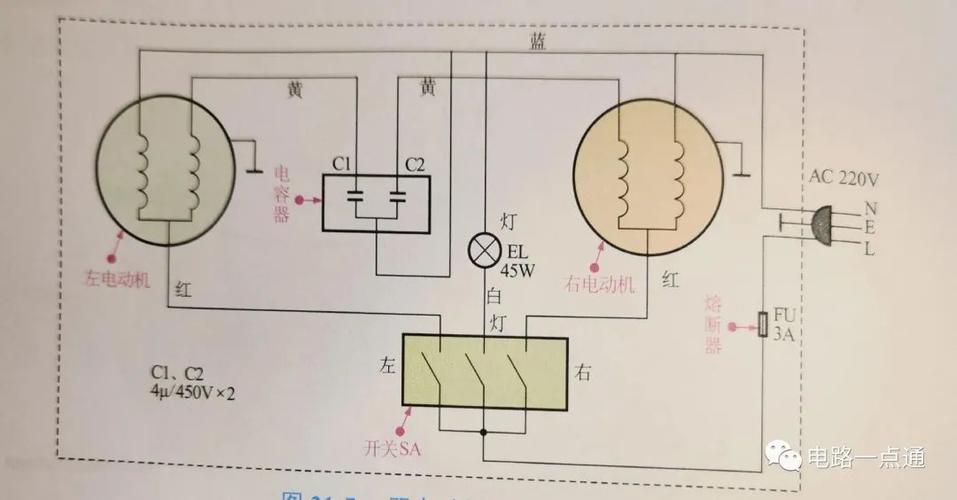

- 了解油烟机的基本电路构成（电源、电机、电容、开关、PCB板）。
- 学会使用万用表进行基本的电压、电阻、通断测量。
油烟机电路核心部件介绍
维修前,你需要认识这些关键部件：
（图片来源网络，侵删）
-
电机
- 作用：提供吸风和排烟的动力，分为电机（单电机）和双电机（左电机负责吸烟，右电机负责照明）。
- 常见故障：不转动、转动缓慢、有异响、发热严重。
-
启动电容
- 作用：给电机启动时提供一个大电流的“推力”，帮助电机顺利启动,通常与电机并联。
- 常见故障：失效（鼓包、漏液）、容量衰减,这是电机不转最常见的原因之一。
-
电源开关/按键板
- 作用：控制电机的启动、停止以及照明灯的开关。
- 常见故障：按键失灵、触点氧化导致接触不良、内部线路断裂。
-
PCB控制板
（图片来源网络，侵删）- 作用：中高端油烟机的“大脑”，负责接收指令、控制电机转速、显示工作状态、定时、自动感应等。
- 常见故障：芯片烧毁、元件虚焊、电容鼓包、进水腐蚀，维修难度较高,通常建议整体更换。
-
保险丝
- 作用：电路的“安全卫士”，当电流过大时，保险丝熔断,保护整个电路不被烧毁。
- 常见故障：因电流过大或短路而熔断，更换时必须使用同规格的保险丝,绝不能用铜丝等代替。
-
照明灯
- 常见故障：灯泡烧毁、灯座接触不良、控制线路问题。
常见故障排查流程（附视频教程思路）
故障现象1：整机不通电，电机不转，灯也不亮
-
排查思路：
- 检查外部：确认电源插座有电（可以用手机充电器试一下）。
- 检查电源线：查看电源线是否被老鼠咬断或插头内部松动。
- 打开外壳，检查保险丝：这是最关键的一步，找到电源板上的保险丝（通常是一个小玻璃管或方形元件），用万用表电阻档测量是否导通（蜂鸣器响），如果不通,说明保险丝熔断。
- 分析保险丝熔断原因：
- 轻微短路：可能是某个线路绝缘层破损，导致短路，更换同规格保险丝后，如果不再熔断,可能是偶然因素。
- 严重短路：更换保险丝后一插电就立刻熔断，说明电路存在严重短路，重点检查电机绕组是否短路（用万用表电阻档测量电机三根引线之间的电阻，若异常接近则为短路）、PCB板是否被击穿、电容是否被击穿。
- 检查电源开关：如果保险丝完好，用万用表电压档测量开关进线端是否有220V电压，出线端在按下开关后是否有电压，若无,则开关损坏。
-
视频教程关键词：
油烟机不通电、油烟机保险丝、油烟机维修不通电
故障现象2：电机不转，但有“嗡嗡”声
-
排查思路：
- 电容放电！ 安全第一。
- 检查电容：这是最常见的原因，拆下电容，观察是否鼓包、漏液，用万用表的电容档测量其容量是否与标称值相符，或用电阻档观察充电放电过程（表针先摆动后回到无穷大），如果异常,直接更换同规格电容。
- 手动拨动电机：在断电状态下，用手轻轻拨动电机扇叶，如果能轻松拨动，说明机械部分问题不大，如果拨不动，可能是电机轴承卡死或内部异物,需要拆开电机清理或更换。
- 检查电机绕组：用万用表电阻档测量电机绕组（通常有3根线，主绕组、副绕组、公共端），如果某两根线之间的电阻无穷大或异常，说明电机绕组已断路,需要更换电机。
- 检查PCB板输出：如果油烟机是电脑板控制的，用万用表电压档测量电机接线端子，在开机时是否有电压输出，若无,可能是PCB板故障。
-
视频教程关键词：
油烟机电机不转嗡嗡响、油烟机电容维修、油烟机启动电容
故障现象3：电机转速慢，吸力小
-
排查思路：
- 电容失效：电容容量衰减会导致扭矩下降,转速变慢。
- 电机问题：电机内部轴承缺油、磨损，或绕组轻微短路,都会导致转速下降。
- 电源电压过低：检查家中电压是否正常。
- 风叶问题：风叶上油污过多、变形或有异物,导致阻力增大。
- 出风口堵塞：检查烟管是否被压扁、是否过长、是否堵塞。
-
视频教程关键词：
油烟机吸力小、油烟机转速慢、油烟机维修吸力不足
精选视频教程资源
以下视频在各大平台（如B站、西瓜视频、抖音）上都能找到,搜索关键词即可。
【入门必看】系统讲解与基础维修
- B站UP主： “家电维修哥”、“家电维修圈”
- 推荐理由：这些UP主通常有系列化的家电维修教程，讲解非常系统，从工具使用、安全知识到具体电路分析，循序渐进,非常适合零基础的初学者。
- 搜索示例：
B站 家电维修哥 油烟机电路、家电维修圈 油烟机不通电维修
【专项攻克】针对特定故障的实操视频
- 抖音/快手UP主： “家电小能手”、“老周家电维修”
- 推荐理由：这些视频通常是1-3分钟的短视频，直击问题核心，展示具体的操作步骤，如何更换电容”、“如何判断电机好坏”、“如何更换保险丝”，非常直观,适合快速学习。
- 搜索示例：
抖音 油烟机电容怎么换、快手 油烟机电机不转维修
【进阶学习】电脑板维修与深度拆解
- B站UP主： “家电维修实战”、“电子工程世界”
- 推荐理由：这些视频会涉及到更深入的电路原理图分析、PCB板上的元件级维修（如更换贴片电容、电阻、驱动芯片等），适合有一定电子基础,希望深入学习的维修爱好者。
- 搜索示例：
油烟机电脑板维修、油烟机PCB板原理与维修
油烟机电路维修，对于普通用户来说，更换保险丝、启动电容、电源开关是相对容易上手且能解决大部分问题的操作，对于电机和PCB板的维修,则需要更多的经验和工具。
学习路径建议：
- 观看入门教程,建立安全意识和基本概念。
- 从简单的故障开始实践,比如更换一个鼓包的电容。
- 学会使用万用表，这是维修的“眼睛”。
- 逐步挑战更复杂的故障，如电机、PCB板的判断。
希望这份详细的指南和视频资源能帮助您顺利解决问题！祝维修成功！
