外部引入电力技术说明
概述
1 定义 外部引入电力，通常指从公共电网（如国家电网、南方电网）或其他独立电力供应商处，通过专用线路将电能引入用户（如工厂、数据中心、大型建筑、园区等）的配电系统，其核心目标是获取稳定、可靠、符合质量标准的电能，以满足用户内部的生产、运营和生活需求。

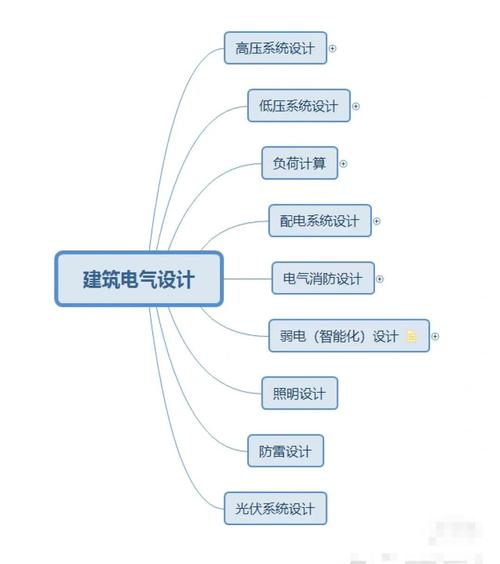

（图片来源网络，侵删）
2 目的与意义
- 保障能源供应： 获取稳定、大容量的电力来源,是现代企业和设施运行的基石。
- 满足用电需求： 为大型设备、数据中心、精密制造等高功率、高可靠性要求的用户提供电力保障。
- 优化能源成本： 通过合理的供电方案设计和与电网的互动（如需量管理）,优化用电成本。
- 提升供电可靠性： 构建多路电源或与备用电源（如发电机、UPS）联动，实现N-1或更高等级的供电可靠性。
3 适用范围 本技术说明适用于所有需要从外部电网获取电力作为主供电源或备用电源的新建、改建、扩建项目，特别是对供电可靠性、电能质量有较高要求的场所,如：
- 大型工业制造基地
- 数据中心、通信基站
- 高层商业综合体、大型医院
- 机场、轨道交通枢纽
- 科研院所、实验室
核心系统构成
一个完整的外部引入电力系统通常由以下几个关键部分组成：
1 外部供电线路

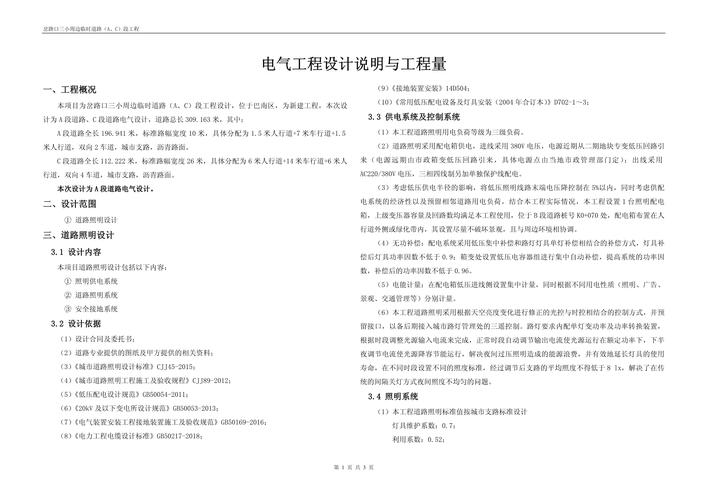

（图片来源网络，侵删）
- 路径选择： 需综合考虑地理环境、城市规划、施工难度、成本和未来扩展性,通常采用地下电缆或架空线路。
- 电压等级： 根据用户负荷大小确定，常见有：
- 高压： 10kV, 35kV (适用于大型工厂、数据中心)
- 中压： 0.4kV (适用于小型商业建筑、普通住宅)
- 电缆类型： 常用YJV（交联聚乙烯绝缘聚氯乙烯护套电力电缆），根据敷设环境（直埋、穿管、桥架）选择不同型号（如铠装、阻燃、耐火）。
2 用户变电站 这是外部电力引入的核心枢纽，负责将高压或中压电能降压并分配到内部各个用电点,主要设备包括：
- 高压开关柜： 负责接收、分断和隔离高压电源，包含断路器、隔离开关、接地开关、互感器、继电保护装置等。
- 电力变压器： 核心降压设备，将外部引入的高压电（如10kV）转换为用户内部所需的低压电（如400V/230V），需根据负荷计算选择合适的容量和台数（如干式变压器）。
- 低压配电柜： 接收变压器输出的低压电，并进行分配、控制和保护，包含主开关、馈线开关、无功补偿装置、电涌保护器等。
- 继电保护与自动化系统： 实现对变压器的过流、速断、零序等保护，以及变电站的自动化监控（遥测、遥信、遥控）。
3 计量与收费系统
- 高压/低压计量柜： 安装电能计量表,作为与供电公司进行电费结算的依据。
- 多功能电表： 除了计量有功/无功电量，还可监测电压、电流、功率因数、需量等关键参数,用于内部能源管理。
4 备用电源系统（可选但推荐） 为确保供电连续性,通常会配置备用电源：
- 柴油发电机组： 在外部电网中断时自动启动,作为备用电源。
- 不间断电源： 为关键设备（如服务器、医疗设备）提供瞬时切换和高质量电能。
- 蓄电池组： 作为UPS的后备能源或应急照明电源。
关键技术参数与标准
1 供电可靠性

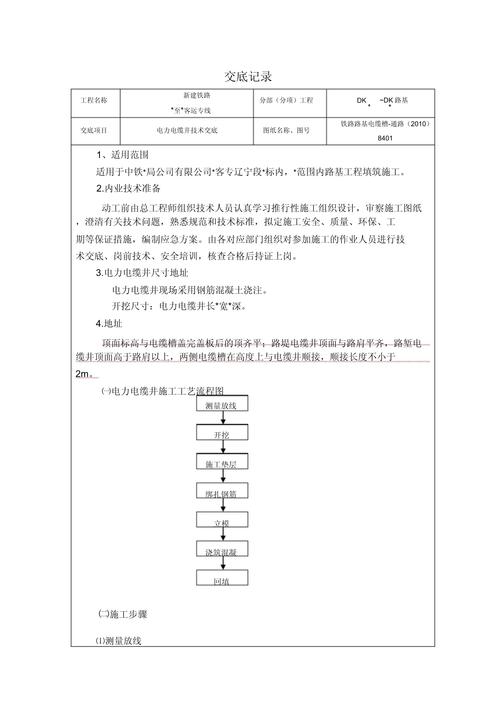

（图片来源网络，侵删）
- 供电方案： 常见方案有：
- 单电源放射式： 最简单，可靠性最低,适用于三级负荷。
- 双电源双回路： 从变电站不同母线或不同变电站引入两路独立电源，实现“N-1”可靠性,适用于二级及以上负荷。
- 环网供电： 提高灵活性和可靠性,任一线路故障不影响其他用户。
- SLA（服务等级协议）： 与供电公司协商确定，包括年允许停电次数、单次停电持续时间等。
2 电能质量
- 电压偏差： 供电电压在额定值的±7%以内（中国标准）。
- 频率偏差： 电网频率在±0.2Hz以内。
- 谐波畸变率： 限制非线性负荷（如变频器、UPS）产生的谐波，总谐波畸变率应小于国家标准限值（如THDu < 5%）。
- 三相不平衡度： 三相电压或电流的不平衡度应小于2%。
- 电压波动与闪变： 限制大型冲击性负荷引起的电压波动。
3 安全性
- 接地系统： 根据IEC标准和国内规范，通常采用TN-S系统，即保护地线（PE）与中性线（N）在变压器处分开后，在用户端不再相连,确保设备外壳接地的安全性。
- 过电压保护： 在高压侧和低压侧安装电涌保护器,防止雷击或操作过电压损坏设备。
- 继电保护整定： 精确设定各级保护装置的定值，确保在发生故障时能快速、有选择性地切除故障点,将影响范围降到最小。
实施流程
1 项目前期规划
- 负荷调研与计算： 精确计算项目总用电负荷（有功、无功）、同时率、冲击负荷等。
- 供电方案论证： 确定所需电源容量、电压等级、供电回路数,并与当地供电公司沟通初步方案。
- 选址与路径规划： 确定用户变电站的最佳位置和外部线路的敷设路径。
2 设计阶段
- 方案设计： 完成电气主接线图、平面布置图、系统图等。
- 施工图设计： 深化设计，提供详细的设备材料清单、安装大样图、控制原理图等。
- 报审与审批： 将设计方案提交供电公司、消防、规划等部门审批。
3 设备采购与监造
- 根据设计要求采购合格的电气设备（开关柜、变压器、电缆等）。
- 对关键设备进行监造和出厂试验,确保质量。
4 施工安装与调试
- 土建施工： 建设变电站土建结构（基础、电缆沟、夹层等）。
- 电气安装： 设备就位、电缆敷设、一次/二次接线。
- 系统调试：
- 耐压试验： 对电缆、变压器、开关柜等进行绝缘耐压试验。
- 继电保护校验： 模拟各种故障,检验保护装置的动作正确性。
- 联动调试： 测试高低压系统、备用电源系统、监控系统的联动功能。
5 并网验收与送电
- 并网申请： 向供电公司提交并网验收申请。
- 联合调试与验收： 供电公司派人到现场,共同进行系统调试和验收。
- 签订供用电合同： 完成合同签订,明确双方权利义务。
- 正式送电： 在供电公司指令下,完成合闸送电。
6 运行与维护
- 日常巡检： 定期检查设备运行状态、温度、声音、仪表指示等。
- 预防性试验： 按照规程定期对设备进行绝缘、接地等试验。
- 故障处理： 建立应急预案,快速响应和处理突发故障。
- 数据记录与分析： 利用SCADA系统或电能管理系统记录运行数据，分析能耗和电能质量,持续优化。
总结与建议
外部引入电力是一个系统性工程，涉及多方协作，技术复杂度高，为确保项目成功,建议：
- 尽早与供电公司沟通： 在项目初期就与供电公司建立联系，明确其技术要求、流程和费用,避免后期方案重大调整。
- 选择有资质的设计和施工单位： 专业的团队是保证设计合理、施工质量和安全的关键。
- 注重长远规划： 在设备选型和系统设计时，应考虑未来5-10年的负荷增长和扩展需求,预留足够的裕量。
- 智能化与数字化转型： 积极应用智能电表、物联网传感器和能源管理系统，实现对供电系统的实时监控、故障预警和能效优化,提升运维管理水平。
通过遵循以上技术说明和流程，可以科学、高效地完成外部引入电力项目，为用户提供一个安全、可靠、经济、绿色的电力供应保障。
