第一部分：安全第一！维修前必读

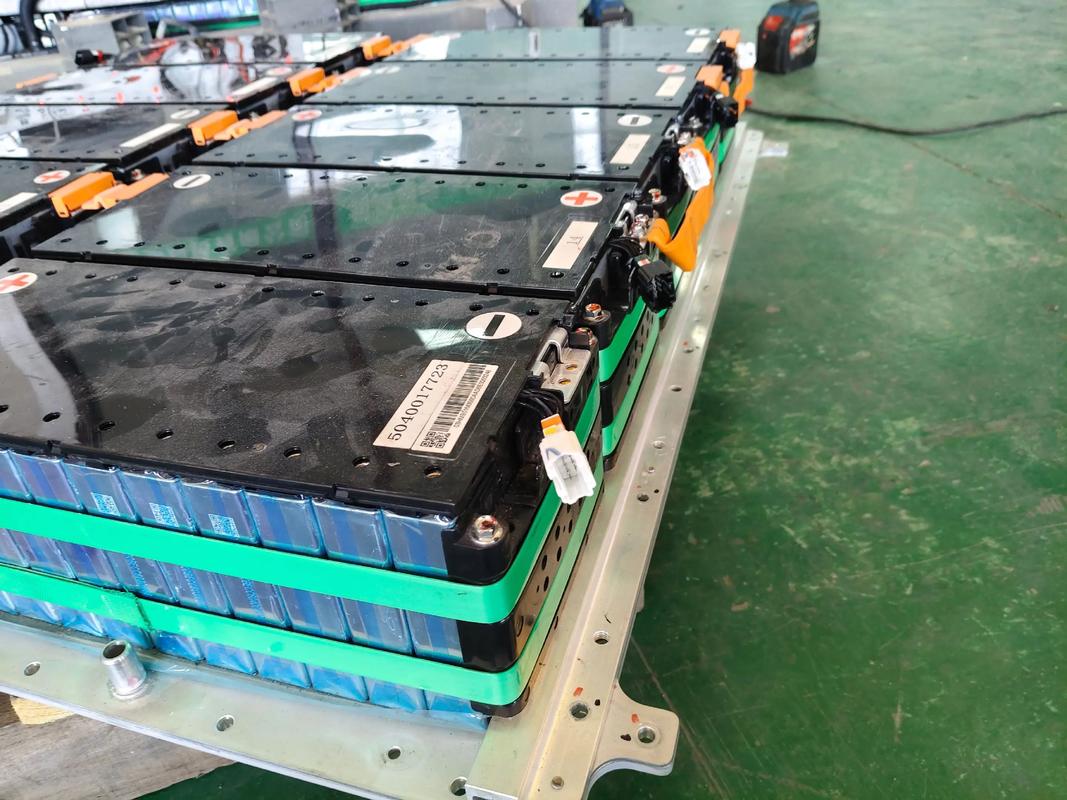

锂电池，尤其是多串并的锂电池组，能量巨大，短路、过充、过放都可能引发火灾甚至爆炸！
（图片来源网络，侵删）
- 个人防护装备：必须佩戴护目镜，以防元件爆裂,建议佩戴防静电手环。
- 工作环境：在通风、干燥、无易燃物的地方进行维修,最好在非导电的工作台上操作。
- 工具准备：
- 数字万用表（必备,最好有电容档和二极管档）
- 稳压直流电源（可调,用于模拟电池输入）
- 示波器（高级维修,非必需但非常有用）
- 电烙铁、焊锡、松香、吸锡器/吸锡线
- 小螺丝刀、镊子、放大镜或显微镜
- 绝缘胶带、热缩管
- 隔离电池组：在维修BMS板之前，务必将BMS板从整个电池组上断开，将BMS板的电池输入端（B-、B1-B13）与电芯分离，只维修BMS板本身，这样可以防止在测试过程中意外短路电池,造成危险。
第二部分：了解13S BMS的基本工作原理
要维修它，首先要懂它，13S BMS的核心功能是管理13节锂电池（通常是3.7V/3.6V/3.2V电芯）。
- 核心组成部分：
- 电压采集电路：通过一个电阻分压网络，将13节电芯的高电压（最高约54.6V）按比例分压，降低到主控MCU（微控制器）可以测量的范围（如0-3.3V）,MCU通过测量这些分压点的电压来计算每一节电芯的电压。
- 主控MCU：BMS的“大脑”，它接收电压采集电路的数据，进行计算和判断,并下达指令。
- MOSFET管：通常是一对或几对N沟道MOSFET，串联在电池组的负极输出回路中，它们由MCU控制，作为开关，当发生过充、过放、过流、短路等故障时，MCU会关断MOSFET，切断输出,保护电池。
- 电流采集电路：通常是一个康铜丝或电流检测电阻，串联在主回路中，当电流流过时，会产生一个微小的电压差，这个电压差通过运放大后送给MCU进行测量,从而实现过流保护和电量计算。
- 均衡电路：通常为被动均衡，由MCU检测到某些电芯电压过高时，控制该电芯旁路的小功率MOSFET和电阻导通，将该电芯多余的电量通过电阻消耗掉,使整组电池电压趋于一致。
- 保护信号输出：通常有短路保护信号、过充/过放保护信号等，通过一个排针或接口连接到充电器或负载端,用于通知外部设备当前的保护状态。
第三部分：常见故障现象及可能原因
| 故障现象 | 可能的原因 |
|---|---|
| 完全无反应，指示灯不亮 | - BMS板保险丝烧断 - 输入/输出接线松动或断路 - 电源芯片或MCU损坏 - 静电或电压击穿导致芯片损坏 |
| 充电时，充电器指示灯闪烁或不充电 | - 充电过充保护（OCPR）已激活 - 电压采集线松动或断路 - 电压采集电阻网络故障 - MOSFET管短路或开路 - MCU损坏 |
| 放电时，设备无法启动或自动断电 | - 放电过放保护（ODPR）已激活 - 放电过流/短路保护已激活 - MOSFET管开路（最常见的故障点） - 电流检测电阻损坏或虚焊 - 接线松动 |
| BMS显示电压不准 | - 对应的电压采集电阻变值或虚焊 - 连接电芯的排线或弹簧探针接触不良 - MCU的ADC（模数转换）模块损坏 |
| 均衡功能失效 | - 均衡电阻烧毁 - 控制均衡的MOSFET或三极管损坏 - MCU未发出均衡指令 |
第四部分：系统化维修步骤（核心）
目视检查和清洁
- 断电：确保BMS板已与电池组完全分离。
- 观察：
- 保险丝：找到板上的保险丝（通常是一个黑色或绿色的方块元件，或类似玻璃管的元件），用万用表二极管档或电阻档测量其通断，如果电阻无穷大，则保险丝已烧断。烧毁的保险丝是故障的结果，而不是原因，必须找到烧毁的原因（如后续短路）才能更换新保险丝,否则换上新的会立刻再次烧毁。
- 元件：仔细观察有无明显烧焦、发黑、鼓包的元件（特别是MOSFET、电阻、电容）。
- 虚焊/冷焊：在强光下或用放大镜检查所有元件的焊点，特别是功率器件（MOSFET、电阻）和接口焊盘，看是否有裂纹、光泽不均或连接不牢固的现象。
- 腐蚀：检查是否有电解液泄漏导致的白色或绿色腐蚀痕迹，如有,需用酒精清洗并干燥。
- 异物：检查是否有导电的金属碎屑或异物导致短路。
静态电阻测量（断电状态下）
这一步是判断是否有严重短路的关键。
-
测量输入/输出端对地电阻：
- 将万用表调到电阻档（200kΩ或更高档位）。
- 红表笔接B-（电池负极/地），黑表笔接P-（负载负极/输出负极），正常情况下，应有MOSFET的体二极管存在，所以会显示一个较小的正向电阻（几百到几千欧姆），如果电阻为0Ω,说明MOSFET已击穿短路。
- 红表笔接B-，黑表笔接B+（电池总正极），这个电阻应该是无穷大或非常大的阻值，如果阻值很小,说明输入端有短路。
- 红表笔接P-，黑表笔接P+（负载总正极），这个电阻也应该是无穷大或非常大的阻值，如果阻值很小,说明输出端有短路。
-
测量关键对地阻值：

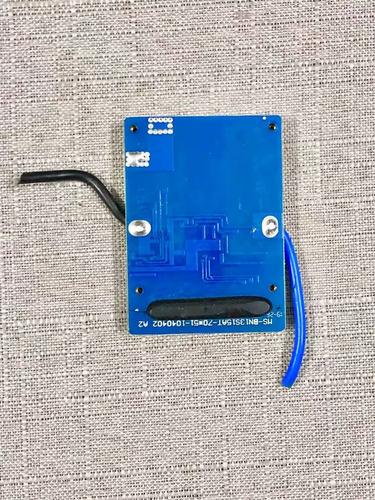

（图片来源网络，侵删）- 电源对地阻值：找到给MCU供电的稳压芯片（如AMS1117-3.3）的输出脚（通常是3.3V），测量其对地电阻，正常应在几十到几百kΩ，如果阻值很小（几kΩ或以下），说明后端有严重短路,可能是MCU或周边电容损坏。
上电测试（谨慎操作！）
警告：上电测试时，严禁将BMS板直接连接到真实的电池组！应使用可调直流电源模拟输入。
-
模拟电池输入：
- 将可调直流电源的负极接到BMS板的B-。
- 将电源的正极接到BMS板的B+。
- 从0V开始缓慢升高电压，边升边观察，对于13S BMS，总压约为48V-54.6V，你可以分步测试，比如先加5V，看5V相关的部分是否正常，再加到20V，再逐步加到满电电压,这样可以避免因未知短路造成电源损坏。
- 在升压过程中，用万用表测量每一节电芯的电压采集点（如V1, V2...V13）对地的电压，理论上，这些点的电压应该是线性递增的，如果某个点电压为0或异常偏高,说明该点的分压电阻或连接线路有问题。
-
模拟充放电测试：
- 充电模拟：将电源正极接到B+，负极接到P-（模拟充电器），缓慢升高电压，观察是否在达到过充保护电压（如4.25V/节 * 13 = 55.25V）时，MOSFET关断（用万用表测量P-和B-之间的电阻变为无穷大）。
- 放电模拟：将电源设置为恒流源模式，或者用一个功率电阻（如10Ω/50W）连接在P+和P-之间（模拟负载），观察是否在达到过放保护电压（如2.8V/节 * 13 = 36.4V）或过流时,MOSFET关断。
重点元件排查
根据以上测试,定位到具体故障点。

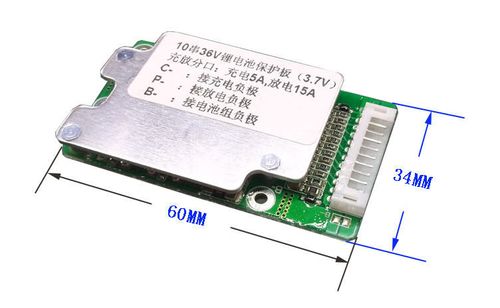

（图片来源网络，侵删）
-
MOSFET管：
- 判断好坏：用万用表二极管档测量，对于N沟道MOSFET，D极（漏极）和S极（源极）之间有一个寄生二极管，红表笔接S，黑表笔接D，应显示0.5V左右的压降，反过来测应显示无穷大，G极（栅极）和S极之间是绝缘的，正反向都应显示无穷大，如果D-S间正反向导通，或G-S间有阻值,说明MOSFET已损坏。
- 驱动电路：如果MOSFET是好的，但MCU不给信号，问题可能在驱动MOSFET的三极管或电阻上,检查MCU输出脚到MOSFET栅极之间的元件。
-
电压采集电阻网络：
如果发现某个电芯电压读数异常，用万用表测量该电芯分压网络中的每一个电阻的阻值是否与标称值一致，特别注意高阻值精密电阻（如100kΩ, 200kΩ）,它们容易因电压波动而变值。
-
电流检测电阻：
- 这是一个很小的、阻值很低的电阻（如1mΩ, 5mΩ, 10mΩ），通常用康铜丝制成，用万用表低阻档或毫欧档测量其阻值,看是否开路或阻值变大。
-
MCU和电源芯片：
这是最难判断的部分，如果MCU的供电（3.3V或5V）正常，但所有逻辑都乱套，很可能是MCU本身程序跑飞或硬件损坏，这种情况下，如果没有编程器备份原厂程序，修复难度极大,通常建议直接更换。
第五部分：维修后的验证与组装
- 功能验证：在确认BMS板修复后，不要立即装回电池组，先用可调电源和假负载进行完整的充放电循环测试，确保所有保护功能（过充、过放、过流、短路、均衡）都能正常触发和恢复。
- 恢复连接：将修复好的BMS板重新连接到电池组。再次检查所有螺丝是否拧紧，所有排线是否插到位,虚接是导致BMS误报和故障的常见原因。
- 最终测试：连接真实的充电器和负载，进行最终测试，观察充电是否正常，放电是否有足够电流,以及BMS的保护功能是否依然有效。
总结与建议
- 从简到繁：先从保险丝、虚焊、接线松动这些简单问题入手。
- 先电源，后信号：先确保MCU和芯片有正常的供电，再检查电压、电流信号和控制信号。
- MOSFET是重灾区：过流和短路最容易烧毁MOSFET,它是维修中的首要怀疑对象。
- 善用替换法：对于可疑的电阻、电容、三极管、MOSFET等元件，如果有同型号的备件，直接替换掉,可以快速判断好坏。
- 当断则断：如果发现MCU、专用电源芯片等核心元件损坏，且没有能力或备件进行修复，直接更换整个BMS板是性价比最高的选择，一块新的13S BMS板价格并不算高,但维修所需的时间和技术成本可能更高。
希望这份详细的指南能帮助你成功修复你的13串锂电池控制板！祝你好运！
