可以把它们的关系比作“摄影的感光胶卷”和“暗房技术”：
（图片来源网络，侵删）
- CCD 就像是传统相机里的感光胶卷，负责捕捉光线，并将其转换成电信号（原始的、模拟的图像数据）。
- 图像处理技术 就像是暗房里的冲洗、放大、修图等一系列工作，负责将原始的电信号进行处理，最终生成一张清晰、色彩准确、令人满意的数字图像。
下面我们分别对这两者进行深入讲解,并说明它们如何协同工作。
CCD (Charge-Coupled Device) - 图像传感器
CCD是一种半导体器件，是数码相机、摄像机、扫描仪等设备的核心感光元件，它的主要作用是“光电转换”。

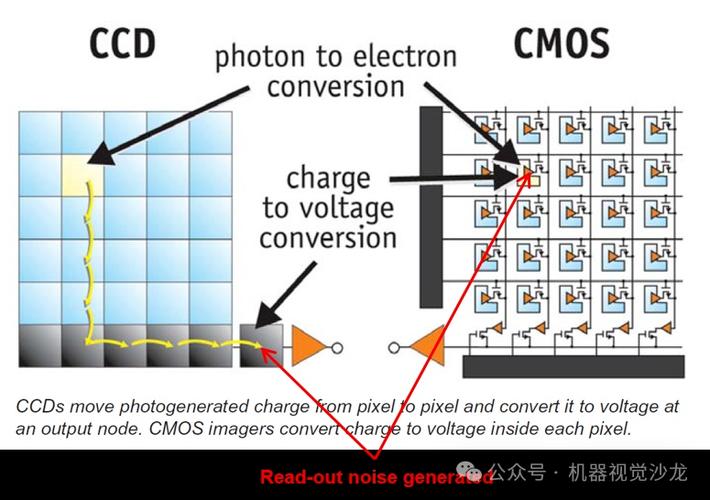

CCD的工作原理（简化版）
CCD由数百万甚至上亿个微小的光敏单元（称为“像素点”，Pixel）组成，排列成一个二维阵列,其工作流程可以概括为四个步骤：
- 光电转换: 当光线照射到CCD的像素点上时，每个像素点根据接收到的光线的强度和波长，产生相应数量的电荷，光线越强，产生的电荷就越多，这个过程将光学图像转换成了电荷图像。
- 电荷存储: 在快门打开的曝光时间内，产生的电荷被暂时存储在每个像素点下方的“势阱”中,等待被读取。
- 电荷转移: 曝光结束后，CCD会开始工作，它通过施加精确的电压脉冲，将每个像素点产生的电荷，像“接力赛跑”一样，一行一行地、一个电荷包一个电荷包地、快速地转移到同一个“输出寄存器”中，这个转移过程要求极高的同步性和效率,否则图像会失真。
- 信号输出: 输出寄存器将收集到的电荷依次转换成电压信号，再经过放大器放大，最终形成一串连续的模拟电信号，这串信号就是图像处理器的“原材料”。
CCD的关键特性
- 像素: 决定了图像的分辨率，像素越多，图像细节越丰富,可打印的尺寸越大。
- 尺寸: CCD的物理尺寸（如1英寸、2/3英寸、APS-C等）对成像质量有巨大影响，尺寸越大，单个像素点就越大，能接收的光线就越多，信噪比更高，在弱光下表现更好,画质更纯净。
- 灵敏度: 指CCD对光线的敏感程度,高灵敏度意味着在低光环境下也能获得较亮的图像。
- 信噪比: 指有用信号（图像信息）与无用信号（噪声）的比例，高信噪比意味着图像更干净，噪点更少，CCD由于结构成熟，通常具有较低的噪声水平,尤其是在低ISO下。
- 动态范围: 指能同时记录画面中最亮和最暗细节的能力，动态范围越大，图像的亮部和暗部细节保留得越好,不会出现过曝或欠曝。
CCD的优缺点
- 优点:
- 图像质量高: 噪声控制好，尤其是在低ISO下，图像纯净、细腻。
- 动态范围好: 能够很好地记录亮部和暗部细节。
- 技术成熟: 发展了几十年,技术非常稳定可靠。
- 缺点:
- 功耗高: 工作时需要较高的电压,因此耗电量较大。
- 成本高: 制造工艺复杂,成本相对较高。
- 读取速度慢: 电荷转移过程限制了其最高帧率,不适合高速连拍或高清视频拍摄。
- “果冻效应” (Jello Effect): 在高速拍摄移动物体时，由于电荷转移需要时间,容易导致图像扭曲。
图像处理技术
图像处理技术是一个庞大的领域，在数码相机中，特指相机内部的图像信号处理器对CCD（或CMOS）输出的原始模拟信号进行的一系列处理,最终生成我们看到的JPG或RAW格式图像的过程。

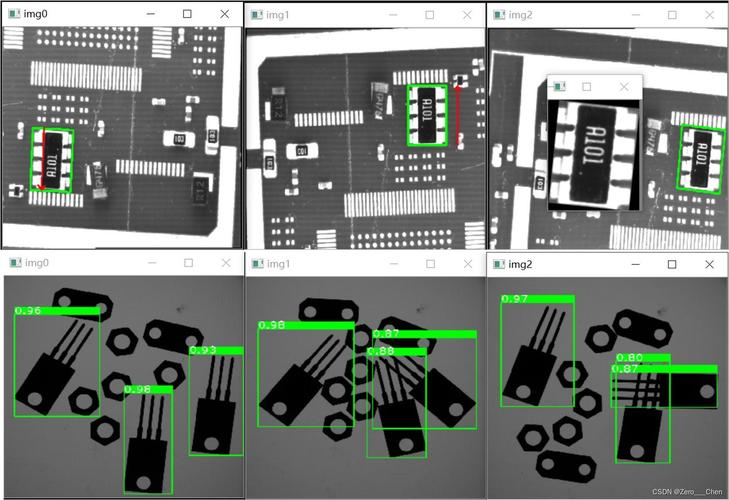

（图片来源网络，侵删）
图像处理流程（ISP内部）
这个过程非常复杂,主要包括以下几个关键步骤：
- 模拟信号转换: CCD输出的模拟电信号通过一个模数转换器被转换成数字信号，这个数字信号就是最原始的RAW数据，它只包含了每个像素点的亮度信息,没有色彩。
- 去马赛克/解马赛克: 这是至关重要的一步，为了在有限的传感器上记录彩色信息，CCD（或CMOS）上会覆盖一层拜耳滤色片，它像一个网格，每个像素点只记录红、绿、蓝三种颜色中的一种，一个完整的像素信息需要通过算法从周围像素的颜色信息中“猜”出来，这个“猜”的过程就是去马赛克,它极大地影响了图像的最终色彩和锐度。
- 白平衡: 算法需要分析图像中的整体色彩倾向，并调整RGB三通道的增益，以确保在白色光源下，白色物体在图像中呈现为纯白色,而不是偏黄或偏蓝。
- 色彩校正: 将去马赛克后可能不准确的色彩校正到人眼看起来更自然、更符合预期的状态。
- 镜头阴影校正: 由于镜头边缘的光线较弱，会导致图像四角变暗（暗角），算法会对此进行补偿,使画面亮度更均匀。
- 降噪: 为了抑制图像中的噪点（随机出现的彩色或黑白斑点），算法会识别并平滑这些噪点，降噪是一把双刃剑,降噪过度会导致图像细节模糊。
- 锐化: 为了让图像看起来更清晰，算法会增强边缘和轮廓的对比度，锐化过度则会导致边缘出现不自然的“白边”。
- 色调曲线调整: 调整图像的亮度分布，控制高光、阴影、中间调的对比度，从而影响画面的整体风格（如高对比度的“硬”风格或低对比度的“软”风格）。
- 图像缩放: 如果需要输出不同分辨率的图像（如从6000x4000缩小到1920x1080）,会进行重采样。
- JPEG压缩: 处理好的图像数据通过JPEG等压缩算法进行压缩，以减小文件体积，方便存储和传输，相机会将处理参数与图像数据一同打包成RAW格式文件保存下来,为后期处理提供最大灵活性。
图像处理技术的核心
- 算法的优劣: 去马赛克、降噪、锐化等算法的先进性直接决定了相机的画质，索尼的BIONZ、佳能的DIGIC、尼康的EXPEED等都是业界顶尖的图像处理器,它们内部的算法是各家的核心技术机密。
- 处理能力: ISP的处理速度决定了相机的连拍速度、视频录制能力（如4K/8K）以及高感光度下的表现，强大的ISP可以在极短时间内完成复杂的计算,减少画面拖影和延迟。
CCD与图像处理技术的协同工作
一个完美的成像过程,是CCD和图像处理技术完美协作的结果。
- 输入与输出: CCD负责“捕捉”光线，输出高质量的原始数据，如果CCD本身信噪比低、动态范围小，那么无论后续的图像处理器多么强大，也无法“无中生有”，只能“修修补补”,画质的天花板就很低。
- 数据质量决定处理上限: 俗话说“Garbage in, garbage out”（垃圾进，垃圾出），一个低端的CCD产生的原始数据充满了噪声和色偏，再好的ISP也只能尽力去修正,但无法媲美高端CCD配合强大ISP的效果。
- 发挥硬件潜力: 强大的ISP能够最大限度地发挥高端CCD的潜力，它能精细地控制降噪，在去除噪点的同时最大限度地保留图像细节；它也能精准地处理色彩，让画面色彩还原准确、富有层次感。
一个生动的比喻：
- CCD 就像一位技艺精湛的画家，他能用画笔（像素）非常精准地捕捉光影和色彩的原始感觉（RAW数据）。
- 图像处理技术 就像一位艺术策展人，他需要对画家的原作进行装裱、调光、修复瑕疵，并最终呈现给观众，一位优秀的策展人能让画家的杰作大放异彩；而一位蹩脚的策展人则可能毁掉原作。
- CCD 是数字成像的物理基础,决定了图像原始信息的质量上限。
- 图像处理技术 是数字成像的艺术升华,决定了原始信息被呈现出的最终观感。
在当今的技术发展中，CCD的主流地位已被CMOS（互补金属氧化物半导体）传感器所取代，CMOS在功耗、成本、集成度（可以将ISP和ADC直接集成在传感器上）方面具有巨大优势，并且技术发展迅速，其噪声控制和动态范围已经追平甚至超越了CCD，理解CCD的工作原理和它与图像处理技术的关系，对于掌握整个数字成像系统的基本逻辑至关重要，而无论传感器是CCD还是CMOS，其后续的图像处理技术始终是决定最终画质的关键环节。
