- 流水灯电路的工作原理（知其然，才能修其所以然）
- 维修前的准备工作与安全须知
- 流水灯故障的常见原因与分类
- 详细的故障排查与维修步骤（核心部分）
- 在石家庄寻找维修服务的建议
流水灯电路的工作原理
流水灯的核心是 时序逻辑电路，最常见的实现方式有两种：
（图片来源网络，侵删）
-
分立元件方案（入门级/老式）：
- 核心元件：555定时器（产生脉冲信号）、CD4017计数器/分频器（接收脉冲并依次输出高电平）、三极管（如8050, S8050，用于放大电流驱动LED）。
- 工作流程：
- 555芯片构成一个无稳态多谐振荡器，产生固定频率的脉冲方波信号，这个信号就是“节拍器”。
- CD4017芯片接收这个脉冲信号，它的输出端Q0, Q1, Q2...Q9会依次出现高电平，周而复始。
- 每个输出端通过一个限流电阻连接到一个三极管的基极。
- 当CD4017的某个输出端（如Q1）变为高电平时，对应的三极管导通，电流从集电极流向发射极，驱动连接到发射极的LED灯亮起。
- 下一个脉冲到来时,高电平跳到下一个输出端（Q2），下一个LED亮，前一个熄灭，如此循环，形成流水效果。
-
单片机方案（现代/复杂）：
- 核心元件：单片机（如STC89C52, STM32, AT89S52等）、晶振、复位电路、驱动电路（三极管或ULN2003达林顿阵列）。
- 工作流程：
- 单片机内部程序通过
for循环 和delay()延时函数 来精确控制每个I/O口的输出高低电平。 - 程序设定一个顺序,让P1.0口亮，延时；P1.1口亮，延时...以此类推，形成流水灯效果。
- 这种方案更灵活,可以实现多种花样（如跑马灯、呼吸灯、闪烁等），但程序出错或单片机损坏时维修会更复杂。
- 单片机内部程序通过
维修前的准备工作与安全须知
- 安全第一：
- 断电操作：在维修前，务必将电路板与电源（如220V交流电或适配器）完全断开，并用电容或短接法释放可能残存的电荷。
- 防静电：如果怀疑是单片机问题，佩戴防静电手环，防止静电击穿芯片。
- 工具准备：
- 万用表：必备！用于测量电压、通断、电阻。
- 放大镜/显微镜：观察元件虚焊、烧毁的细节。
- 电烙铁、焊锡丝、松香：用于拆焊和焊接元件。
- 吸锡器/吸锡线：用于拆下元件。
- 镊子、尖嘴钳：辅助工具。
- 替换的元件：备好可能损坏的元件，如LED、三极管、电阻、电容、555/CD4017芯片等。
- 可调直流稳压电源：非常有用！可以提供低压、可调的电源，用于上电测试，避免因短路烧坏好元件。
流水灯故障的常见原因与分类
| 故障现象 | 可能的原因 |
|---|---|
| 完全不亮（死灯） | 电源问题（无电压、电压过高/过低） 电源输入回路保险丝烧断 主要供电线路开路 核心芯片（555/单片机）损坏 |
| 所有灯常亮或常灭 | 555芯片不工作（无脉冲输出） CD4017复位脚（MR）一直处于有效电平 单片机程序卡死或晶振不工作 驱动电路（三极管）全部击穿或全部开路 |
| 部分灯不亮 | 对应的LED损坏（开路） 对应的限流电阻开路或烧毁 驱动对应LED的三极管损坏（开路） CD4017对应输出端虚焊或损坏 连接该LED的铜箔断裂 |
| 流水顺序错乱 | CD4017的时钟输入脚或级联脚接触不良 CD4017芯片本身损坏 单片机程序混乱或I/O口损坏 |
| 流水速度异常 | 555定时器的外接电阻、电容变值 单片机程序中的延时参数被改变 单片机晶振频率偏移或损坏 |
详细的故障排查与维修步骤（由简到繁）
基本原则：先外后内，先电源后负载，先静态后动态。
第一步：目视检查（静态检查）
在不通电的情况下,仔细观察电路板：

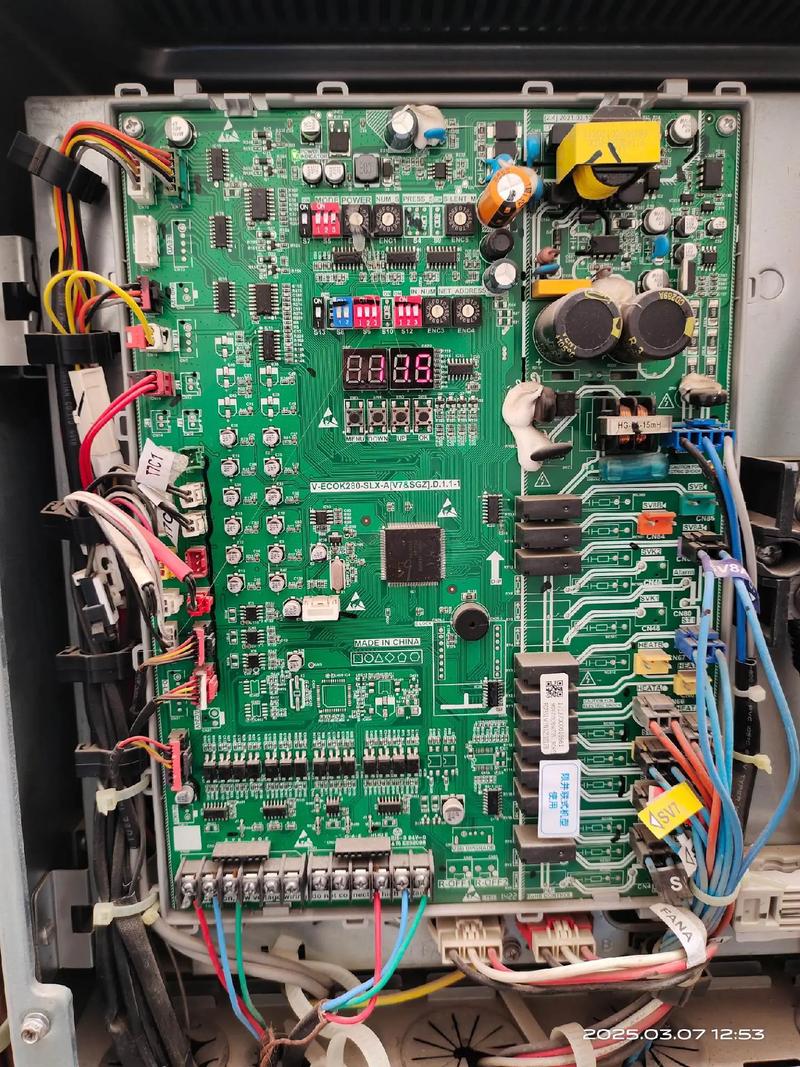

（图片来源网络，侵删）
- 看烧痕：寻找是否有元件烧黑、炸裂、PCB板发黄变色的地方，这是最直接的故障线索。
- 看虚焊/脱焊：特别是芯片的引脚、功率三极管、大电阻的焊点，看是否有裂纹或焊锡光泽不均。
- 看损坏元件：看LED、电解电容是否有鼓包、漏液现象。
- 看断线/短路：看是否有明显的铜箔被腐蚀断裂，或焊锡、导线将不应连接的点连在了一起。
第二步：电源检查（关键步骤）
使用万用表或可调稳压电源进行测量：
- 测量输入电压：确认电源适配器或变压器输出的电压是否正常。
- 测量板级供电：测量电路板主电源输入端（通常是VCC和GND）的电压是否正常，如果为0，说明电源输入到板子的线路有问题（保险丝、开关、线路）。
- 芯片供电：用万用表测量核心芯片（555、CD4017、单片机）的VCC和GND引脚，看是否有正常的供电电压（通常是5V），如果这里没电，顺着电源线查是哪个环节断了。
第三步：分段排查（动态测试）
假设电源正常,但流水灯不工作，可以分段测量信号：
情况A：如果是分立元件电路
-
查555脉冲：

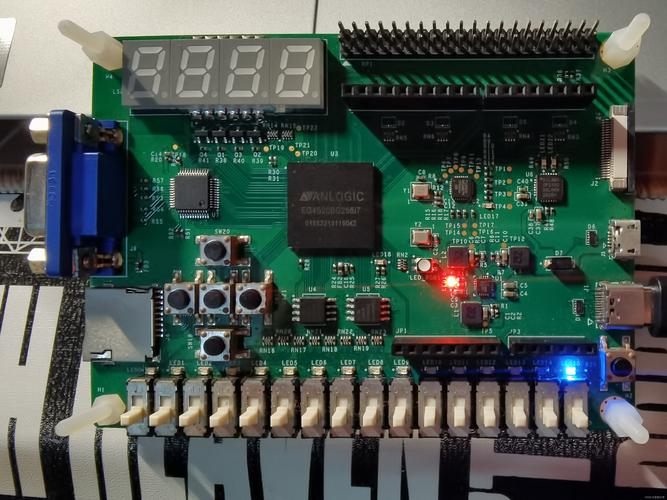

（图片来源网络，侵删）- 找到555芯片,测量其VCC和GND脚，确保有5V。
- 用万用表的直流电压档测量其输出脚（Pin 3），应该能看到一个在0V和5V之间跳动的电压（数值会波动），如果电压是固定的0V或5V，说明555没有起振。
- 如果555不工作,检查其外接的电阻和电容是否虚焊或损坏，可以尝试替换555芯片。
-
查CD4017计数：
- 测量CD4017的VCC和GND,确保有5V。
- 测量其时钟输入脚（Pin 14），应该能看到和555输出脚一样的脉冲信号，如果没有，说明从555到CD4017的线路有问题。
- 测量其复位脚（Pin 15），应该接低电平（0V），如果此脚被悬空或接到高电平，CD4017会一直复位，所有输出都无效。
- 如果CD4017有脉冲输入但输出不正常,尝试替换CD4017芯片。
-
查驱动电路：
- 从CD4017的第一个输出端（Q0, Pin 3）开始，测量其电压，应该能看到电压依次从Q0跳到Q1，再到Q2...
- 如果某个输出端（如Q1）一直是高电平，而下一个（Q2）不变，说明CD4017可能损坏。
- 如果输出端有正常的脉冲信号,但对应的LED不亮，问题就在驱动部分：检查限流电阻、三极管和LED本身，可以分别拆下测量。
情况B：如果是单片机电路
- 查单片机供电：确保VCC和GND正常。
- 查复位电路：测量复位脚（通常是RST或RESET），上电瞬间应为高电平，然后迅速变为低电平，如果一直为高电平，单片机无法启动。
- 查晶振：用万用表的电压档或频率档（高级万用表）测量晶振两个引脚的对地电压，通常会有微小的电压差（如1.5V和2V左右），如果电压相同（都是0V或都是VCC），晶振或其匹配电容很可能损坏了。
- 查下载/烧录接口：如果以上都正常，很可能是程序问题，尝试通过USB或串口接口重新烧录程序，如果无法烧录或烧录后无效，可能是单片机I/O口损坏或芯片本身损坏。
第四步：元件替换与修复
找到故障点后,进行修复：
- 虚焊/脱焊：用电烙铁重新加焊。
- 损坏元件：用同型号的元件替换，注意电解电容的正负极、三极管的型号、芯片的方向。
- 断线铜箔：可以用细导线飞线连接。
- LED损坏：由于LED是二极管，用万用表的二极管档可以正向导通（亮一下）来测试。
在石家庄寻找维修服务的建议
如果您自己动手能力不强,或者电路板比较复杂（比如是工业设备上的），可以寻求专业帮助。
-
本地电子市场/电脑城：
- 地址：可以前往 石家庄太和电子城 等地方。
- 优点：聚集了大量维修商铺和DIY爱好者，可以找到维修主板、电源、小家电的师傅，他们通常对这种简单电路有经验。
- 建议：多找几家问问，描述清楚故障现象，让他们判断大概的维修费用和周期。
-
专业电子产品维修店：
- 搜索关键词：在地图App（如高德地图、百度地图）上搜索“电路板维修”、“电子产品维修”、“LED屏维修”（因为流水灯原理和LED屏模块类似）。
- 优点：更专业，设备更齐全，处理复杂问题的能力更强。
-
线上平台：
- 平台：可以在淘宝、京东等平台上搜索“电路板维修服务”。
- 操作方式：通常需要您将电路板邮寄给对方，维修好后再寄回，维修前会沟通报价。
- 优点：选择多，不受地域限制，适合小批量或高精度的维修。
-
大学或技校的电类专业：
- 优点：可以联系相关专业的老师或实验室，他们有时会承接一些实践项目，收费低，而且理论基础扎实。
给维修师傅的建议话术： “师傅您好，我有个流水灯的电路板不亮了/部分灯不亮了，您能帮忙看看吗？这是块简单的板子，主要就是几个LED灯和几个芯片（555、4017），您帮忙检测一下是哪个元件坏了，我给您换，如果需要换芯片，我也可以自己买新的带来。”
希望这份详细的指南能帮到您！祝您维修顺利！
