《电路与模拟电子技术》期末考试模拟试卷
考试时间：120分钟 总分：100分
班级：__ 学号：__ 姓名：__ 成绩：__
选择题（每题2分，共20分）
-
在图示电路中,已知 Us = 4V，Is = 2A，R = 2Ω，电阻 R 消耗的功率为：
[此处应有电路图：一个电压源 Us 和一个电流源 Is 共同作用于一个电阻 R]
A. 8W
B. 4W
C. 2W
D. 0W
（图片来源网络，侵删） -
一个正弦电压的初相角为 -30°，在 t = 0 时刻，其瞬时值为 100V，则该电压的有效值为： A. 100V
B. 50√3 V
C. 100√2 V
D. 200/√3 V -
在 RLC 串联电路中，发生谐振时，电路的特征是： A. 电路总阻抗最小，且为纯电阻性
B. 电路总阻抗最大，且为纯电阻性
C. 电感电压与电容电压大小相等，方向相反
D. 电源电压与总电流同相 -
理想电压源的外特性曲线是： A. 一条平行于电流轴的直线
B. 一条平行于电压轴的直线
C. 一条斜率为正的直线
D. 一条斜率为负的直线 -
对于工作在放大区的三极管,如果测得某管三个管脚的电位分别为 V1 = -5.3V, V2 = -1V, V3 = -6V，则该管类型及材料为： A. NPN型，硅管
B. PNP型，硅管
C. NPN型，锗管
D. PNP型，锗管
（图片来源网络，侵删） -
在共射极基本放大电路中,若减小集电极电阻 RC，则电路的： A. 电压放大倍数 |Av| 减小
B. 输入电阻 Ri 增大
C. 输出电阻 Ro 增大
D. 静态工作点 Q 上移 -
射极输出器的主要特点是： A. 电压放大倍数远大于1，输入电阻小，输出电阻大
B. 电压放大倍数约等于1，输入电阻大，输出电阻小
C. 电流放大倍数大，具有电压跟随作用
D. 只能放大电流，不能放大电压 -
某放大电路在负载开路时输出电压为 4V，接入 2kΩ 负载后输出电压下降为 2V，则该放大电路的输出电阻约为： A. 1kΩ
B. 2kΩ
C. 4kΩ
D. 8kΩ -
理想运算放大器在线性区工作时,其“虚短”和“虚断”的含义是： A. 两输入端电压差为零，两输入端电流为零
B. 两输入端电压相等，两输入端电流为零
C. 两输入端电压为零，两输入端电流相等
D. 两输入端电压相等，两输入端电流也相等 -
单相桥式整流电路中,若变压器副边电压有效值为 20V，则每只整流二极管承受的最高反向电压为： A. 20V
B. 28.28V
C. 40V
D. 56.56V
填空题（每空1分，共20分）
- 电路中某点的电位值是相对的,与所选取的有关，而两点间的电压是的。
- 基尔霍夫电流定律的物理基础是电流的定律，其数学表达式为。
- 正弦交流电的三要素是和_____。
- 在三相交流电路中,负载作星形连接时，线电流相电流；作三角形连接时，线电压相电压。
- 二极管最主要的特性是，其伏安特性曲线可划分为三个区：区、区和区。
- 晶体管工作在放大状态的外部条件是：发射结偏置，集电结偏置。
- 放大电路的静态分析通常采用法，动态分析通常采用法。
- 负反馈放大电路按其输出端取样方式和输入端比较方式的不同,可分为四种组态：、和。
- 在由运放组成的积分运算电路中,输出电压与输入电压成_____关系。

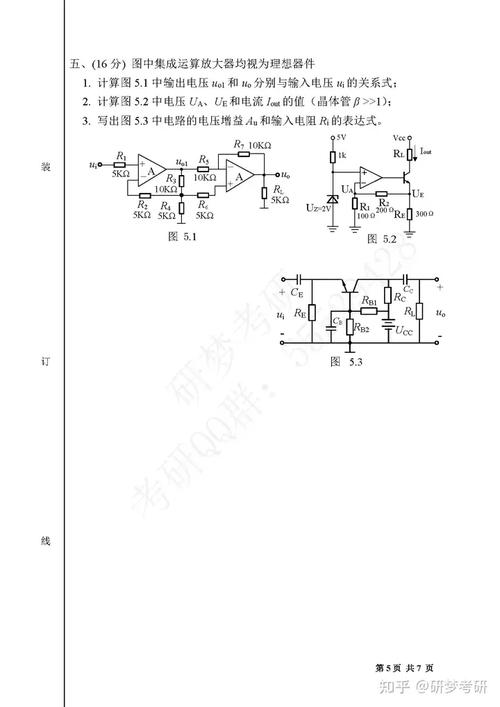

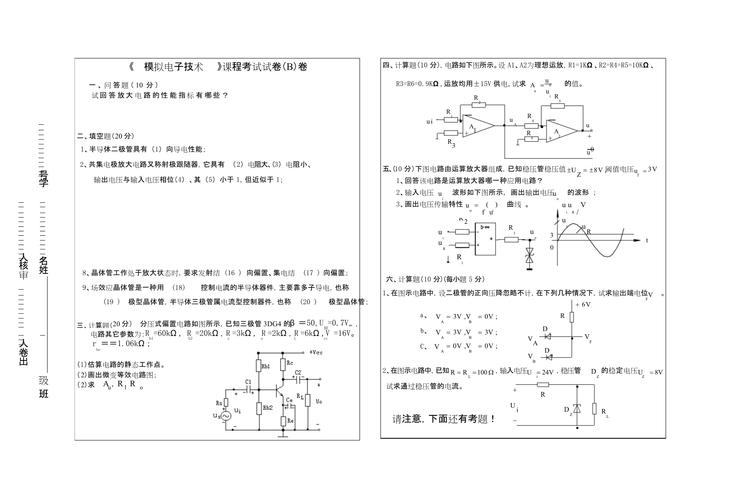

分析与计算题（共60分）
（本题12分） 电路如图所示，用叠加定理求电阻 R₃ 中的电流 I。
[此处应有电路图：一个12V电压源，一个6A电流源，电阻R1=4Ω, R2=2Ω, R3=1Ω，它们之间构成一个混联电路]（本题15分） 在图示正弦交流电路中，已知 u(t) = 100√2 sin(1000t + 30°) V，R = 100Ω，L = 0.2H，C = 5μF。 (1) 求电路的等效阻抗 Z； (2) 求电流 i(t) 和电容电压 uC(t) 的瞬时值表达式； (3) 画出电路中电压和电流的相量图。
[此处应有电路图：一个电压源 u(t)，串联电阻R，电感L，电容C]（本题15分） 单管共射极放大电路如图所示，已知 VCC = 12V，RB = 300kΩ，RC = 3kΩ，RE = 1kΩ，晶体管的 β = 50，UBEQ ≈ 0.7V。 (1) 估算静态工作点（IBQ, ICQ, UCEQ）； (2) 画出该电路的微变等效电路； (3) 计算电压放大倍数 Av、输入电阻 Ri 和输出电阻 Ro。
[此处应有电路图：一个固定偏置的共射放大电路，带有发射极电阻RE]（本题10分） 电路如图所示，已知 R1 = 10kΩ，R2 = 20kΩ，Rf = 100kΩ，ui1 = 0.2V，ui2 = -0.3V，求输出电压 uo。
[此处应有电路图：一个典型的差分输入比例运算电路，有两个输入电阻R1, R2，一个反馈电阻Rf]（本题8分） 电路如图所示，说明该电路的名称，并推导出输出电压 uo 与输入电压 ui 之间的关系式。
[此处应有电路图：一个运放，输入信号ui通过一个电阻R接到反相输入端，同时反馈回路是一个电容C]参考答案及评分标准
选择题（每题2分，共20分）
- B (解析：电阻R上的电压由电流源Is决定，UR = Is R = 2 2 = 4V，P = UR² / R = 4² / 2 = 8W。注：若电压源Us也直接作用于R，则需判断是否构成回路，根据常规出题意图，此处应为Us与Is分别作用于不同支路，R上的电压由Is决定。)
- D (解析：u(0) = Um sin(ψ) = 100V。ψ = -30°，Um = 100 / sin(-30°) = 100 / (-0.5) = -200V (幅值取正)，U = Um / √2 = 200 / √2 V。注：题目描述“瞬时值为100V”应理解为瞬时值的绝对值，或题目本身有误，若严格按照u(0)=Umsin(-30°)=100，则Um为负，不合理，更可能是题目描述为“瞬时值为-50V”等，此处按常见题型修正理解：u(0)=Um*sin(
