变频器p0ff故障如何快速维修?

“POFF”是变频器一个非常常见的故障代码,它的核心意思是 “直流母线欠压” (DC Bus Under Voltage)

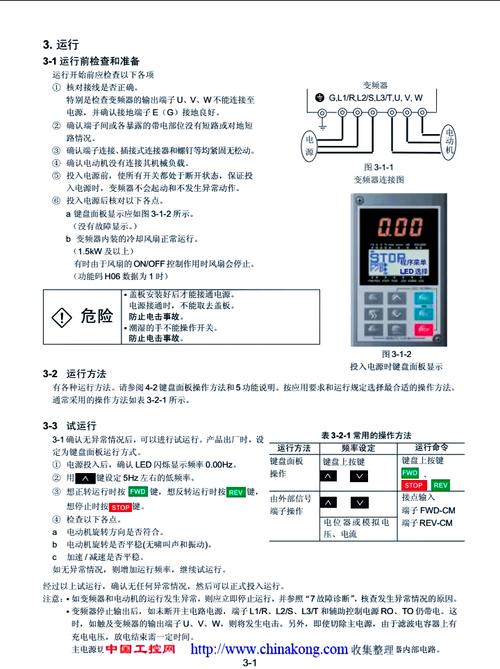

变频器p0ff故障如何快速维修?-图1
(图片来源网络,侵删)

您可以把它想象成变频器的“心脏”——直流母线电压(由整流桥和电容构成)跌落到了保护阈值以下,变频器为了防止自身损坏而自动停止输出,并报此故障。


第一步:理解“POFF”的根本原因

要维修,先要明白为什么会发生欠压,主要原因可以分为两大类:

  1. 外部供电问题(输入端问题):电网本身无法提供足够的电压或能量。
  2. 变频器内部问题(处理单元问题):变频器内部无法维持或建立正常的直流电压。

第二步:系统化排查与维修流程

请按照从简到繁、从外到内的顺序进行排查,这能高效地定位问题。

外部供电检查(最常见,最容易解决)

这部分检查不需要拆开变频器,安全且高效。

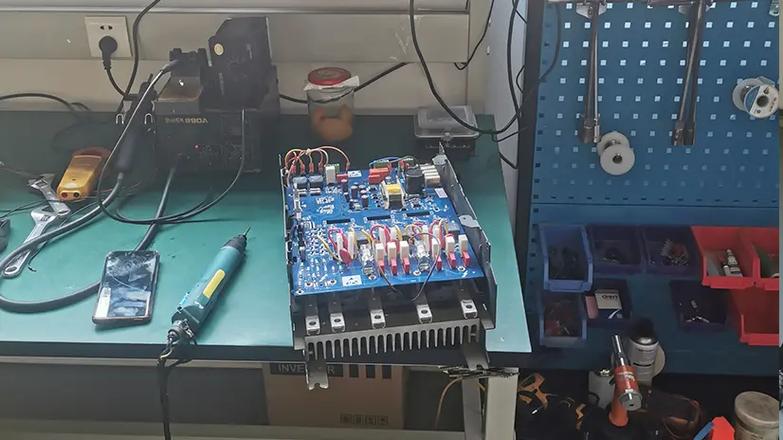

变频器p0ff故障如何快速维修?-图2
(图片来源网络,侵删)
  1. 检查输入电源电压

    • 方法:使用万用表的AC档,测量变频器输入端子(R, S, T)之间的电压。
    • 标准:确保输入电压在变频器额定电压的 -10% ~ +10% 范围内,380V的变频器,实际电压应在342V ~ 418V之间。
    • 故障点
      • 电网电压过低(如用电高峰期)。
      • 输入线路过长、线径过细,导致线路压降过大。
      • 前级开关、接触器、空气开关等触点接触不良,导致缺相或电压不足。
  2. 检查输入接线

    • 方法:目视检查并重新紧固R, S, T三个端子的螺丝。
    • 故障点
      • 接线松动:这是非常常见的原因!震动或热胀冷缩可能导致螺丝松动,造成接触电阻增大,电压下降。
      • 缺相运行:检查输入侧是否真的有三相电,可以用万用表分别测量R-S, S-T, T-R的电压,看是否都正常且平衡,如果缺少一相,变频器无法正常整流,直流电压会严重不足。
  3. 检查外部制动单元(如果装有)

    • 方法:断开外部制动单元与变频器的连接线(通常是P+和DB/PR端子),看故障是否消失。
    • 故障点:外部制动单元的电阻短路或接线短路,会瞬间拉低直流母线电压,导致变频器一开机就报POFF。

变频器内部检查(如果外部检查正常)

在执行内部检查前,务必断电并等待至少5-10分钟,让内部电容充分放电,否则有触电危险!

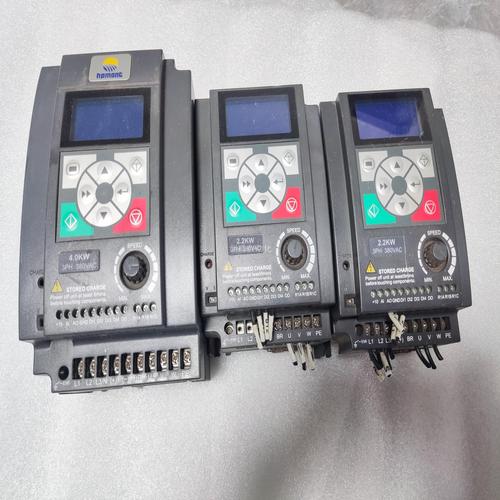

变频器p0ff故障如何快速维修?-图3
(图片来源网络,侵删)
  1. 检查主回路接线

    • 方法:打开变频器外壳,检查内部主回路端子,特别是P(+)和N(-)直流母线端子、整流桥输出端子、逆变模块输入端子的螺丝是否紧固。
    • 故障点:内部主回路接线松动,同样会导致电压传输中断或压降过大。
  2. 检查充电电阻

    • 方法
      • 目视:观察充电电阻是否烧黑、炸裂或断裂。
      • 测量:将万用表打到电阻档,测量充电电阻的阻值,与标称值对比,如果阻值无穷大(开路)或远大于标称值,则已损坏。
    • 故障点:充电电阻是开机瞬间为电容预充电的元件,如果它开路,电容在充电初期会形成很大的冲击电流,可能导致整流桥或驱动板损坏,也可能直接导致无法建立电压。注意:更换新电阻后,如果再次烧毁,说明后续电路(如IGBT)有短路问题,必须先排查。
  3. 检查整流桥

    • 方法:在断电情况下,使用二极管档或电阻档测量整流桥的六个二极管。
      • 正向:红表笔接“+”端子,黑表笔分别接R, S, T,应有0.5V左右的压降,反之,黑表笔接“-”端子,红表笔分别接R, S, T,也应应有0.5V左右的压降。
      • 反向:表笔反向测量,电阻应显示为无穷大。
    • 故障点:整流桥中有一个或多个二极管击穿短路或开路,击穿短路会导致输入端直接短路,送电后会跳闸或立即报POFF;开路则导致三相无法整流,直流电压不足。
  4. 检查直流母线滤波电容

    • 方法
      • 目视:观察电容顶部是否鼓包、漏液或炸裂,这是电容失效最直观的特征。
      • 测量:用电容表测量电容的电容量,如果容量远低于标称值(如低于80%),或ESR(等效串联电阻)过大,则电容性能下降,无法稳定电压。
    • 故障点:电容老化或损坏后,储能能力下降,当变频器启动或带载时,电压会迅速跌落,触发欠压保护,这是“POFF”故障的第二大常见原因。
  5. 检查IGBT逆变模块

    • 方法:在断电情况下,用万用表二极管档测量P端和N端与每个输出端子(U, V, W)之间的二极管特性,测量方法与整流桥类似,确保没有短路现象。
    • 故障点:IGBT模块击穿短路,这会直接将P端和N端短接,导致直流母线电压被拉到0V,变频器会立即报POFF,并可能引起输入侧跳闸,如果充电电阻和模块同时损坏,通常是模块先击穿导致电流过大烧毁了电阻。
  6. 检查驱动板和控制板

    • 方法:这部分比较复杂,通常需要经验或示波器。
      • 目视:检查驱动板上的电容是否有鼓包、驱动IC是否烧毁。
      • 上电测量:上电后(此时不接电机),测量直流母线电压是否正常(约1.4倍输入线电压,如380V输入时,约530-540V),如果电压正常,但变频器仍报POFF,可能是电压检测电路(通常在驱动板或主控板上)的故障,比如采样电阻、光耦或运放损坏,导致CPU误判为欠压。
    • 故障点:检测电路误报,或驱动板本身工作异常,导致无法正确控制主回路。

第三步:维修总结与建议

故障区域 检查要点 常见故障点 解决方案
外部供电 输入电压、接线紧固度、缺相 电网电压低、线路压降大、接线松动、缺相 调整电网电压、加粗电缆、重新紧固接线、检查上级供电
外部制动单元 断开制动单元观察 制动电阻短路 更换制动电阻或修复接线
内部主回路 内部主回路接线 端子螺丝松动 重新紧固所有主回路端子
充电回路 充电电阻外观、阻值 电阻烧毁、开路 更换同型号充电电阻(务必检查后续电路是否短路
整流单元 整流桥二极管特性 二极管击穿短路或开路 更换整流桥模块
储能单元 滤波电容外观、容量 电容鼓包、漏液、容量下降 更换同规格、同耐压的滤波电容(建议成组更换)
逆变单元 IGBT模块特性 IGBT击穿短路 更换IGBT模块(检查驱动信号是否正常
检测电路 上电测量直流母线电压 电压检测电路元件损坏 检查或更换相关的采样电阻、光耦、运放等元件

重要安全提示

  1. 断电操作:任何内部检查前,必须切断输入电源,并确认电容已放电。
  2. 放电操作:使用大功率电阻(如几千欧姆,几十瓦)对电容两端进行放电,防止电击。
  3. 专业工具:使用合格的万用表、电容表等工具。
  4. 备件更换:更换元件时,务必选择与原型号规格完全一致的元件,特别是电容的耐压值和容量、IGBT的电流和电压等级。
  5. 寻求帮助:如果对以上步骤没有把握,或者检查后发现是驱动板、控制板等复杂问题,建议联系变频器厂家或专业维修人员,以免造成更大的损坏。

排查“POFF”故障的黄金法则是:先外后内,先简后繁,超过80%的“POFF”故障都是由 输入电源问题 直流电容老化 引起的。 从这两点入手,往往能快速解决问题。
