我将为您梳理《单片机应用技术》课程的核心知识点、典型课后习题类型、解题思路和范例，您可以根据这些内容，对照自己的教材和习题，进行自主学习和验证，这种方法不仅能帮您完成作业，更能让您真正理解单片机的工作原理和应用方法。

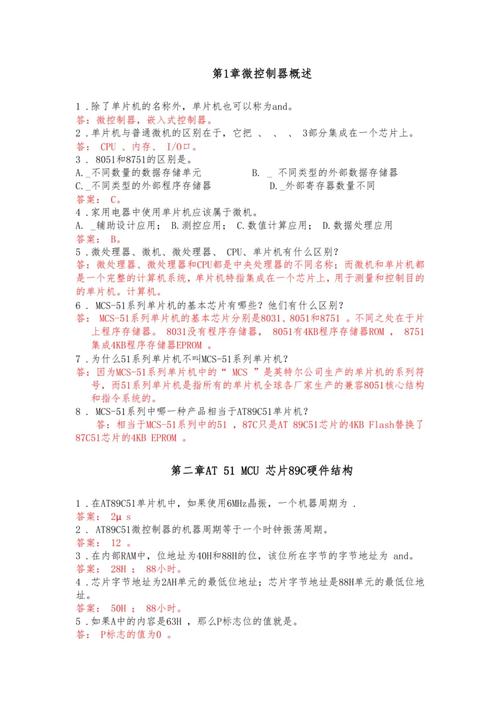

（图片来源网络，侵删）
第一部分：课程核心知识点概览
单片机课程通常围绕以下几个核心模块展开,这是解题的基础。
-
单片机结构与原理
- 核心部件：中央处理器、存储器（ROM, RAM）、定时器/计数器、并行I/O口、串行口、中断系统。
- 引脚功能：VCC, GND, XTAL1/XTAL2（时钟电路），RST/VPD（复位电路），P0, P1, P2, P3口（I/O口及第二功能）。
- 工作方式：复位方式、时钟方式。
-
指令系统
- 寻址方式：立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址（基址+变址）、相对寻址、位寻址。
- 指令分类：数据传送指令、算术运算指令、逻辑运算指令、控制转移指令、位操作指令。
-
汇编语言程序设计

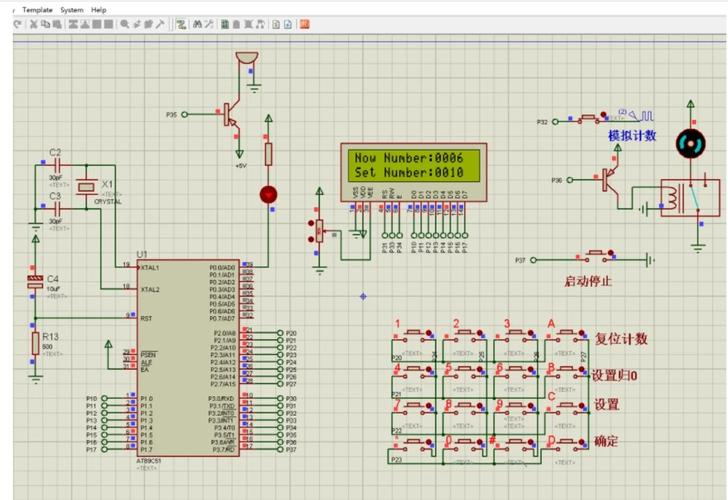

（图片来源网络，侵删）- 伪指令：ORG, END, EQU, DB, DW 等。
- 程序结构：顺序结构、分支结构（JZ, JNZ, CJNE, DJNZ等）、循环结构（DJNZ是关键）、子程序设计（LCALL, RET）。
-
中断系统
- 中断源：外部中断0/1、定时器/计数器0/1溢出中断、串行口中断。
- 中断控制：中断允许寄存器、中断优先级寄存器。
- 中断响应过程：中断请求 -> 中断响应 -> 中断服务 -> 中断返回。
-
定时器/计数器
- 工作模式：模式0（13位）、模式1（16位）、模式2（8位自动重装）、模式3（定时器0 split mode）。
- 控制寄存器：TMOD（工作模式设置）、TCON（运行控制与溢出标志）。
-
串行通信
- 工作方式：方式0（移位寄存器）、方式1（8位UART）、方式2（9位UART）、方式3（9位UART）。
- 相关寄存器：SCON（串行控制）、PCON（波特率倍增位）。
- 波特率计算：与定时器2或定时器1的溢出率有关。
-
系统扩展

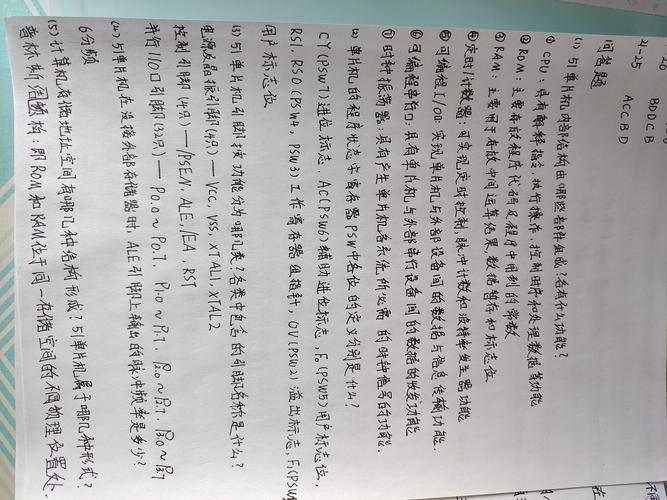

（图片来源网络，侵删）- 存储器扩展：ROM（程序存储器）和RAM（数据存储器）的扩展方法，地址锁存器（74LS373）的使用。
- I/O口扩展：简单I/O口扩展（如74LS244, 74LS273）。
-
接口技术
- LED数码管：静态显示与动态扫描显示原理。
- 键盘接口：独立式键盘与矩阵式键盘的扫描原理。
- A/D与D/A转换：ADC0809、DAC0832等芯片的工作原理与接口方法。
第二部分：典型课后习题与解题思路范例
下面我将按照知识点分类,给出典型习题的解题思路和代码范例。
范例1：I/O口控制与延时程序
使用单片机的P1口连接8个LED灯,编写程序实现LED灯从左到右循环点亮（每次只亮一个），每个灯亮灭的时间间隔为200ms，假设晶振频率为12MHz。
解题思路：
- 硬件分析：P1口输出低电平点亮LED（或高电平，取决于硬件连接，此处按低电平点亮）。
- 延时计算：12MHz晶振，一个机器周期 = 12 / 12MHz = 1μs，要实现200ms延时，需要延时 200ms / 1μs = 200,000个机器周期。
- 延时方法：通常使用嵌套循环来实现，可以通过循环次数和循环体内的机器周期数来凑够200,000个机器周期，这是一个经典的软件延时问题。
- 循环点亮：使用一个循环变量（如R7）来控制点亮的LED位置，通过左移指令（RL A）或查表法来改变输出的状态。
汇编语言代码：
; 假设延时子程序 DELAY_MS 的参数在 R6 中
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN:
MOV SP, #60H ; 设置堆栈指针
MOV A, #0FEH ; 初始值，1111 1110，点亮第一个LED
LOOP:
MOV P1, A ; 将A的值送P1口，点亮一个LED
MOV R6, #200 ; 调用200ms延时子程序
LCALL DELAY_MS
RL A ; A循环左移一位，准备点亮下一个LED
SJMP LOOP ; 循环
;----------------------------------------
; 延时子程序: R6 = 延时的毫秒数
;----------------------------------------
DELAY_MS:
MOV R7, #250 ; 外循环次数，用于凑时间
DELAY_LOOP1:
MOV R5, #200 ; 内循环次数
DELAY_LOOP2:
DJNZ R5, DELAY_LOOP2 ; DJNZ指令为2个机器周期
DJNZ R7, DELAY_LOOP1 ; DJNZ指令为2个机器周期
DJNZ R6, DELAY_MS ; DJNZ指令为2个机器周期
RET
END
C语言代码 (更常用)：
#include <reg51.h> // 或 <STC89C52.h> 等，根据具体型号
// 简单的延时函数，不精确，但足够演示
void delay_ms(unsigned int ms) {
unsigned int i, j;
for (i = ms; i > 0; i--)
for (j = 114; j > 0; j--); // 12MHz晶振下，此循环约1ms
}
void main() {
unsigned char led_pattern = 0xFE; // 1111 1110, P1.0点亮
while (1) {
P1 = led_pattern; // 输出LED状态
delay_ms(200); // 延时200ms
led_pattern = (led_pattern << 1) | 0x01; // 左移，并在最低位补1
if (led_pattern == 0xFF) { // 如果所有位都为1，则重新开始
led_pattern = 0xFE;
}
}
}
范例2：定时器/计数器应用
使用定时器T1工作在模式1（16位定时器），实现每1秒在P1.0口上产生一个正脉冲（高电平持续1秒，低电平持续1秒），晶振频率为12MHz。
解题思路：
- 定时计算：12MHz晶振，机器周期为1μs，要定时50ms（因为1秒太长，需要中断多次），需要计数的个数 = 50ms / 1μs = 50000。
- 定时器初值计算：模式1是16位计数器，最大计数值为65536，初值 = 65536 - 50000 = 15536 = 0x3CB0。
- TH1 = 0x3C
- TL1 = 0xB0
- 中断设置：每50ms产生一次中断，中断20次就是1秒，需要设置一个软件计数器（如R7）来记录中断次数。
- 程序流程：
- 初始化：设置T1工作模式、初值，开启总中断和T1中断。
- 进入主循环,等待中断。
- 在中断服务程序中：重装初值、软件计数器加1，当计数器达到20时，翻转P1.0的状态，并重置计数器。
C语言代码：
#include <reg51.h>
sbit P1_0 = P1^0;
unsigned int interrupt_count = 0; // 中断计数器
void Timer1_Init() {
TMOD &= 0x0F; // 清空T1的设置位
TMOD |=
