维修开关电源，尤其是涉及PWM芯片的，安全永远是第一位的，开关电源部分带有高压,非专业人员请勿尝试。

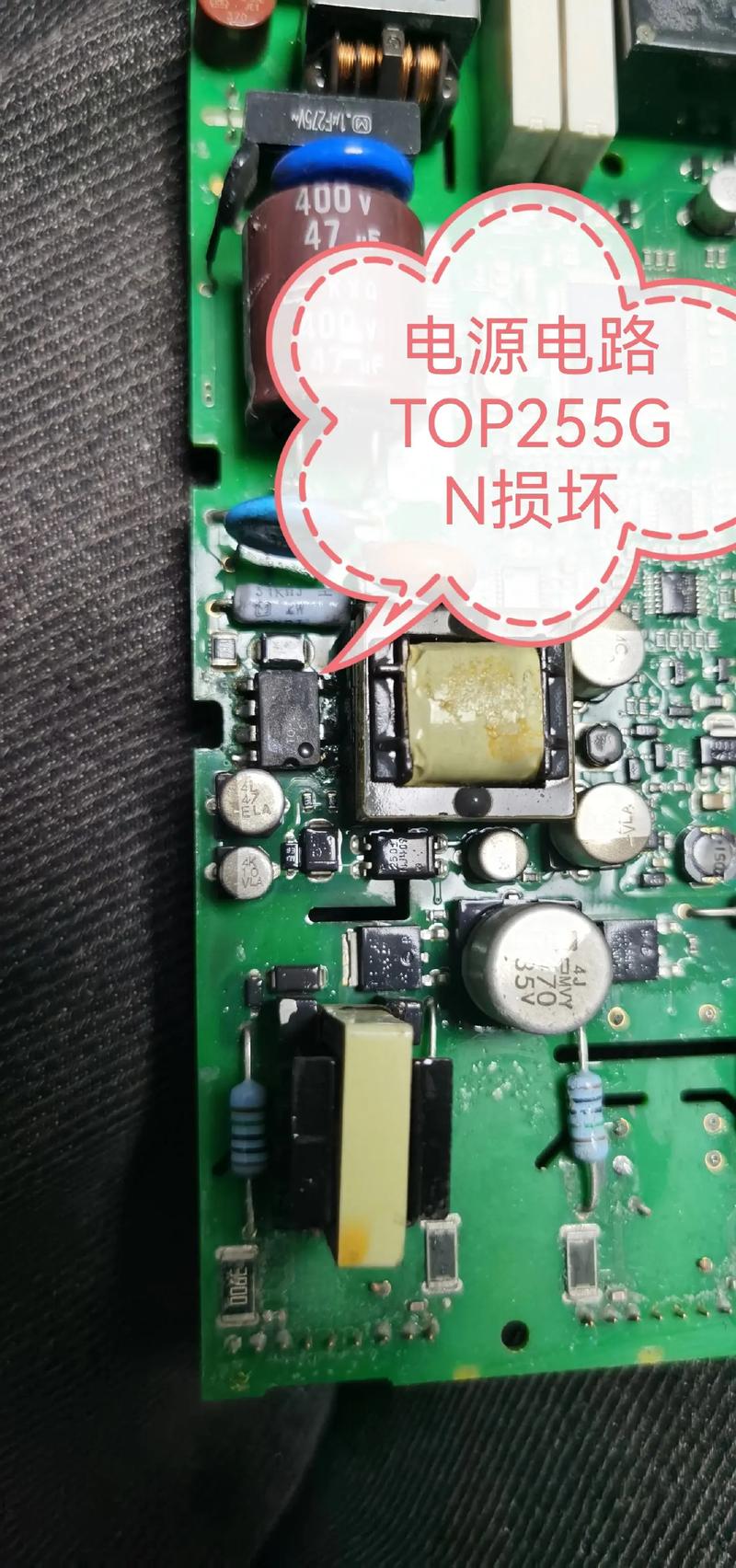

（图片来源网络，侵删）
维修思路：从简到繁，逐步排查
维修的核心思想是：先确保芯片的基本工作条件满足，再判断芯片本身是否损坏。 TOP255EN 的典型工作电路包括：高压供电电路、自供电/辅助供电电路、反馈电路、振荡与保护电路、以及功率输出电路,无输出故障往往出在其中一个或多个环节。
第一步：安全准备与初步检查
- 断开负载： 将电源从所有负载（如手机、电脑等）上断开，使用一个假负载（汽车灯泡、水泥电阻或电子负载仪）接在电源的输出端，假负载的功率应略小于电源的额定输出功率（5V/2A的电源，可以用一个10Ω/10W的电阻）,这一步是为了排除负载短路导致电源保护不工作的可能性。
- 外观检查： 打开外壳，仔细检查是否有明显损坏，如：
- 保险丝是否熔断（开路）？
- 电容（特别是高压滤波电容和输出滤波电容）是否鼓包、漏液或炸裂？
- 电阻是否有烧焦、变黑的痕迹？
- PCB板上的铜箔是否有烧断、烧蚀的痕迹？
- 测量输入端电阻： 在未通电的情况下，用万用表二极管档或电阻档测量电源输入端（L、N线）的电阻，如果电阻值无穷大或非常小（接近0欧），说明保险丝可能已经熔断或存在严重短路，如果保险丝熔断，切勿直接更换新保险丝就通电，必须先找到导致保险丝熔断的根本原因（通常是后级元件短路）。
第二步：关键电压点测量（通电后）
这是维修的核心环节，你需要一个性能良好的万用表（最好有数据保持功能）。
-
高压直流母线电压（HV）：
- 测量点： 大滤波电容（通常为高压电解电容，如400V）的正负极。
- 正常值： 在220V交流输入下，应为 300V ~ 320V DC 左右。
- 故障分析：
- 无电压或电压很低： 说明前级整流滤波电路有问题，检查保险丝、输入EMI滤波电路（共模电感、X电容）、整流桥。
- 电压正常： 说明前级电路基本正常,问题出在TOP255EN及其后续电路。
-
VCC引脚电压（引脚8）：

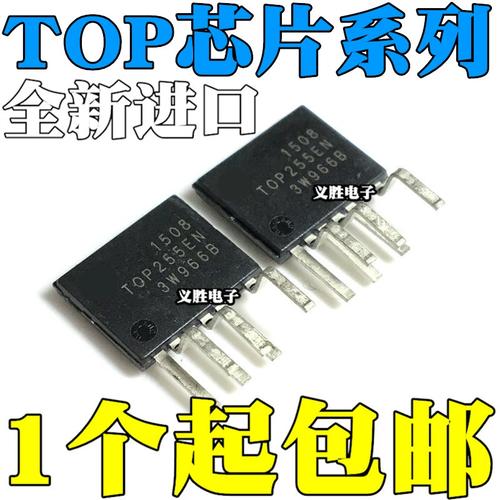

（图片来源网络，侵删）- 这是最关键的测试点！ VCC是TOP255EN的供电引脚,它为芯片内部电路提供能量。
- 测量点： TOP255EN的第8脚。
- 正常值： 启动时会有一个短暂的电压脉冲（由启动电阻提供），然后迅速稳定在 7V ~ 6.5V 之间（典型值6V），如果电源工作正常,这个电压会一直保持。
- 故障分析：
- 电压为0V： 说明VCC供电回路开路，检查启动电阻（通常是一个大阻值电阻，如1MΩ~2MΩ，跨接在HV+和VCC之间）、VCC滤波电容（通常是一个小容量的瓷片电容或电解电容）是否短路或漏电。
- 电压很低（例如低于4V）： 说明芯片无法正常启动或启动后迅速掉电，原因可能是：
- 启动电阻阻值变大。
- VCC电容漏电严重。
- TOP255EN芯片内部击穿,导致VCC被拉低。
- 反馈电路异常,导致过载保护或过压保护被触发。
-
旁路引脚电压（引脚5）：
- 测量点： TOP255EN的第5脚。
- 正常值： 应该是一个稳定的 0V DC。
- 故障分析：
- 电压异常或波动： 这个引脚外接一个小的滤波电容（通常为0.1uF），如果此电容失效或漏电，会导致内部基准电压不稳，从而影响整个PWM控制，导致无输出，这个电容是故障高发点。
第三步：检查关键外围元件
如果VCC和BP电压正常但依然无输出,那么问题很可能在反馈环路或功率输出部分。
-
检查反馈电路（光耦PC817等）：
- 反馈电路负责将输出电压的变化信息传递给TOP255EN的反馈引脚（引脚4）。
- 测量光耦：
- 初级侧： 光耦的1、2脚（发光二极管侧），正常工作时，应有正向压降（约1.0V ~ 1.2V）。
- 次级侧： 光耦的3、4脚（光敏三极管侧），用万用表电阻档测量，3、4脚之间应有一定阻值（不是开路），且受光控制，可以用一个手电筒照射光耦的接收面，同时测量3、4脚的电阻,看阻值是否会变小。
- 检查稳压取样电路： 通常是TL431或精密稳压管，检查其阴极、阳极、参考极之间的电阻值是否正常,判断是否击穿或开路。
-
检查功率输出部分：

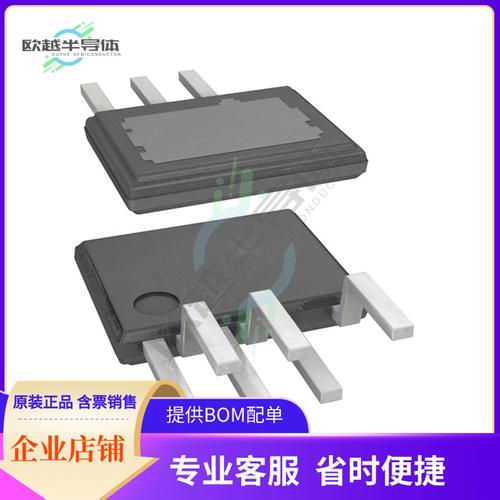

（图片来源网络，侵删）- 测量开关管（MOSFET）： TOP255EN内部集成了一个MOSFET开关管，检查其D极（漏极，通常连接到高压滤波电容的正极）和S极（源极，通常连接到初级地）之间是否击穿短路，用万用表二极管档测量，D-S之间正反向电阻应很大，如果很小或接近0欧，说明MOSFET已损坏。MOSFET击穿是TOP255EN损坏的常见伴随现象，甚至原因。
-
检查变压器：
- 初级绕组： 检查初级绕组（连接到MOSFET D极的那一端）是否开路。
- 次级绕组： 检查所有次级绕组（输出绕组）是否开路。
- 检查变压器是否有烧焦的痕迹或异味。
TOP255EN 无输出故障常见原因总结（按概率排序）
- 前级电路问题：
- 保险丝熔断。
- 整流桥击穿短路。
- 输入滤波电容失效。
- TOP255EN供电问题：
- 启动电阻开路或阻值变大。
- VCC滤波电容漏电或短路。
- TOP255EN芯片内部VCC电路损坏。
- TOP255EN本身损坏：
- 内部MOSFET开关管击穿短路（D-S极短路）。
- 内部控制逻辑电路损坏。
- 反馈环路问题：
- 旁路电容（BP引脚，0.1uF）失效。
- 光耦（PC817等）损坏。
- 取样稳压芯片（TL431）损坏。
- 功率输出问题：
- 初级开关管（虽然是集成的，但有时会外接）损坏。
- 开关变压器初级绕组开路。
- 输出整流二极管（肖特基二极管）击穿短路。
- 输出滤波电容短路。
维修流程图（简化版）
开始
|
V
[断开负载，接假负载] --> [保险丝熔断?] --> 是 --> [查整流桥、输入电容、MOSFET是否短路]
| 否
| V
| [测HV+电容电压]
| |
| V
| [电压正常?]
| |
| 否
| V
| [查整流桥、启动电阻]
| |
| 是
| V
| [测VCC引脚电压]
| |
| V
| [电压正常(6V左右)?]
| |
| 否
| V
| [查启动电阻、VCC电容、TOP255EN]
| |
| 是
