第一部分：变频微波炉高压电路工作原理
与传统的工频（50/60Hz）变压器微波炉不同，变频微波炉的核心是高压逆变电路，它的工作流程如下：

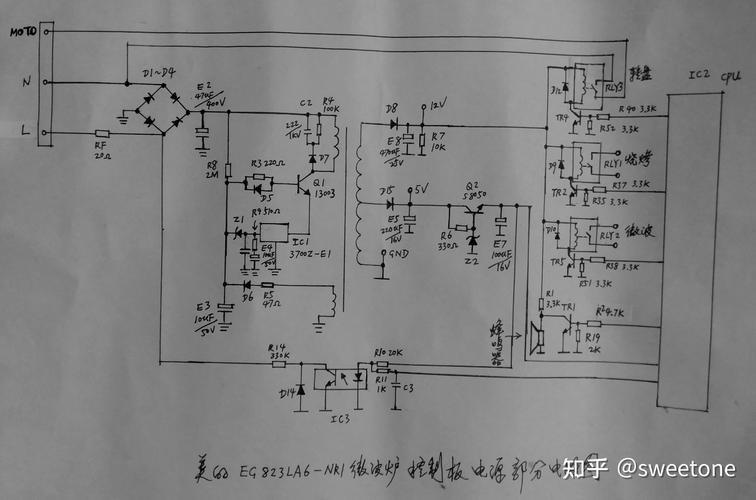

（图片来源网络，侵删）
- AC转DC（整流滤波）： 市电220V交流电首先经过整流桥和滤波电容，转换成约310V的直流电。
- DC转AC（逆变）： 控制板（MCU）产生一个频率为20-50kHz的高频PWM（脉冲宽度调制）信号，驱动IGBT（绝缘栅双极型晶体管）或MOSFET等功率开关管，这些开关管以高频通断，将310V的直流电“斩波”成高频的交流电。
- 升压与整流： 高频交流电送至一个高压变压器（体积远小于传统工频变压器），由于频率极高，变压器的铁芯可以做得很小，但变压比依然很高，次级线圈感应出约2000V的高频交流电。
- 倍压整流： 次级线圈输出的高频高压交流电，通过一个由高压二极管和高压电容组成的倍压整流电路，被转换成约4000V的直流负高压，提供给磁控管使用。
核心组件：
- 高压变压器: 变频炉的心脏，负责升压。
- IGBT/MOSFET: 逆变电路的核心开关元件，容易损坏。
- 高压二极管: 用于倍压整流，耐压值极高。
- 高压电容: 用于倍压整流和滤波，容量小但耐压值极高（gt;2000V）。
- 磁控管: 最终将电能转化为微波的部件。
- 高压保险丝: 串联在高压电路中，是关键的保护元件。
第二部分：常见故障现象与可能原因
| 故障现象 | 可能的原因（从简到繁排查） |
|---|---|
| 整机不通电，保险丝熔断 | 主电源电路短路（压敏电阻、主滤波电容、整流桥）。 IGBT/MOSFET击穿短路。 高压变压器初级或次级短路。 磁控管灯丝对地短路。 |
| 灯亮转盘转，但不加热 | 这是最典型的故障，高压电路问题占90%以上。 高压保险丝熔断（最常见）。 高压二极管击穿开路或短路。 高压电容失效（击穿或容量下降）。 IGBT/MOSFET损坏（开路或短路）。 高压变压器次级开路或短路。 磁控管损坏（灯丝开路或内部打火）。 控制板未发出加热指令（可能性较小，可先查高压部分）。 |
| 加热慢，功率不足 | 高压电容容量下降。 高压二极管性能不良（正向压降增大）。 IGBT/MOSFET驱动不足或轻微损坏。 磁控管老化。 |
| 运行时有异响（如“滋滋”声） | 高压打火： 高压线、高压端子、磁控管高压插头有油污或距离过近。 磁控管内部打火。 高压变压器内部绝缘不良。 |
| 保险丝完好，但完全不加热 | IGBT/MOSFET开路（但未短路，所以不烧保险）。 高压变压器次级开路。 磁控管灯丝开路。 |
第三部分：维修工具与安全准备
工具：
- 万用表： 必备！最好有电容档和二极管档。
- 绝缘工具： 带绝缘手柄的螺丝刀、尖嘴钳。
- 高压放电棒： 非常重要！ 用于安全释放高压电容中的残余电荷。
- 绝缘手套： 操作时佩戴，增加安全性。
- 替换用零件： 高压保险丝、高压二极管、高压电容、IGBT、磁控管等。
- 酒精、小刷子： 用于清洁高压端子。
安全准备：
- 断电！断电！断电！ 拔下电源插头。
- 拆机： 拆除外壳，找到高压电路板。
- 放电！放电！放电！ 这是最关键的一步！
- 找到高压电容（通常是圆柱形，体积不大，标注有耐压值，如2.1kV, 0.8μF）。
- 用绝缘导线或专用放电棒,一端接电容的负极（通常标有“-”或是一条银色带），另一端接电容的金属外壳（接地端）。
- 你会听到“啪”的一声，并看到火花。 重复操作2-3次，确保电容内电荷完全释放干净。
第四部分：维修步骤（以“不加热”为例）
目视检查

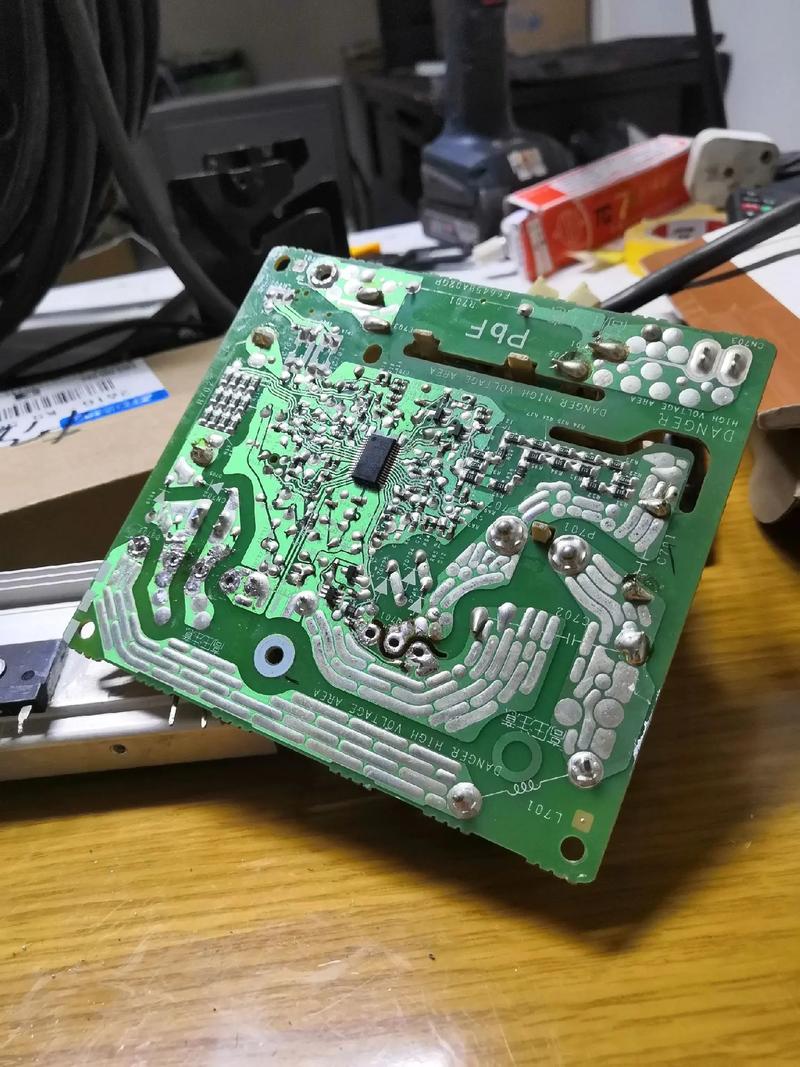

（图片来源网络，侵删）
- 检查保险丝是否熔断,如果熔断，先不要急于更换，必须找到短路原因，否则换新保险丝后会立刻再次熔断，甚至扩大故障。
- 观察IGBT、高压二极管、高压电容等元件是否有烧黑、炸裂、鼓包等明显物理损坏。
- 检查高压电路的焊点是否有虚焊、脱焊现象。
关键部件测试（在确保电容已放电的情况下）
-
测试IGBT/MOSFET：
- 拆下IGBT，否则测量结果可能不准确。
- 用万用表二极管档,测量其三个极。
- 对于IGBT： C（集电极）和E（发射极）之间应有一个二极管的特性（红表笔接E，黑表笔接C，有读数；反接无穷大），G（栅极）与C、E之间均应为无穷大，如果C-E之间短路或电阻很小，说明已击穿。
-
测试高压二极管：
- 用万用表二极管档,正反向测量。
- 正向测量（红表笔接二极管负极，黑表笔接正极）应有读数（约400-800Ω）。
- 反向测量应显示无穷大。
- 如果正反向都通或都不通,说明已损坏。
-
测试高压电容：
（图片来源网络，侵删）- 再次确认电容已放电！
- 用万用表电容档直接测量其容量,看是否与标称值相符（误差在±20%以内通常可接受）。
- 如果没有电容档,可以用电阻档（高阻值档如R*10k）粗略判断：充电时电阻会从无穷大开始下降，然后又慢慢回升到无穷大，说明电容基本完好，如果电阻始终为零或很小，说明已击穿。
-
测试高压变压器：
- 测量初级线圈电阻：通常在几欧姆到零点几欧姆。
- 测量次级线圈电阻：通常在几十欧姆到一百多欧姆。
- 测量初级对铁芯（地）、次级对铁芯（地）的电阻，应为无穷大，如果电阻很小，说明线圈对地短路。
-
测试磁控管：
- 灯丝电阻： 用万用表电阻档测量磁控管两个灯丝端子，应有很低的电阻（小于1Ω），否则说明灯丝已烧断。
- 灯丝对地绝缘： 测量任一灯丝端子与磁控管金属外壳（地）之间的电阻，应为无穷大，如果电阻很小，说明磁控管内部打火短路。
更换故障元件并试机
- 根据测试结果,更换损坏的元件（如IGBT、高压二极管、保险丝等）。
- 更换IGBT时，务必更换其门极限流电阻（如果有的话），这个电阻也容易一同损坏。
- 清洁所有高压连接点和端子,确保无油污、无毛刺，防止高压打火。
- 装回机壳,但先不要完全封死，以便观察。
- 进行“假负载”测试（强烈推荐）：
- 断开磁控管的插头。 这是为了防止磁控管意外损坏。
- 在高压电容两端并联一个大功率（如1000W以上）的灯泡作为假负载，这可以限制电流，防止再次损坏电路。
- 通电,启动微波炉，观察灯泡是否正常亮起（亮度可能因机型而异）。
- 如果灯泡能亮,说明高压电路工作正常，问题出在磁控管上。
- 如果灯泡不亮或非常暗,说明高压电路仍有问题，需要重新检查。
- 假负载测试通过后,取下灯泡，重新接好磁控管，进行最终测试。
第五部分：维修注意事项与总结
- 安全第一： 高压电非常危险，任何时候都要把安全放在首位，不熟悉的用户强烈建议寻求专业维修人员的帮助。
- 先易后难： 从最简单的保险丝、目检开始，逐步深入。
- 关联性： IGBT损坏后，通常会导致高压保险丝熔断，更换IGBT时，一定要检查其驱动电路的电阻是否完好。
- 打火问题： 高压打火是变频炉的常见病，多由清洁不到位或环境潮湿引起，打火会持续损坏元件，必须彻底解决。
- 代换原则： 更换元件时，耐压值和电流值不能低于原规格，二极管、电容的耐压值必须留足余量。
- 变频微波炉不加热，高压保险丝熔断是首要怀疑点，保险丝完好，则重点排查IGBT、高压二极管、高压电容、磁控管这几个核心部件，通过科学的测量和逐步替换，大部分问题都可以解决。
