电动车维修技术完整版

前言

随着环保意识的增强和科技的发展，电动车已成为城市交通的重要组成部分，与传统燃油车相比，电动车在结构、动力系统和维修保养上都有其独特性，本指南旨在系统性地介绍电动车的维修知识，涵盖从安全操作、核心部件原理到故障诊断与排除的各个方面。

核心原则：安全第一！ 在进行任何维修操作前,请务必确保：

1. 断开总电源： 拔掉钥匙，并断开电池组的主负极（通常是高压电瓶的负极线），等待几分钟,让高压电容放电完毕。
2. 使用绝缘工具： 维修高压电路时，必须佩戴绝缘手套和护目镜,使用绝缘工具。
3. 确认无电： 使用万用表测量目标电路,确认无电压后再进行操作。

第一部分：基础知识与安全

1 电动车基本构成

一辆典型的电动车主要由以下几个系统构成：

• 动力电池系统： 储存能量的核心,为整车提供动力。
• 驱动电机系统： 将电能转化为机械能,驱动车轮。
• 电控系统： 电动车的“大脑”，负责控制电机的转速、扭矩以及电池的充放电。
• 充电系统： 包括充电接口、车载充电机（如果配备）和外部充电设备。
• 底盘与行走系统： 包括车架、悬挂、刹车、轮胎等,与传统燃油车类似。
• 车身与附件系统： 包括车灯、仪表盘、雨刮器、音响等低压用电设备。

2 高压安全规范

电动车的“高压”通常指超过60V的直流电,足以造成严重伤害甚至死亡。

• 个人防护装备： 绝缘手套（定期进行耐压测试）、护目镜、绝缘鞋。
• 工具要求： 必须使用绝缘手柄的螺丝刀、扳手等，万用表必须是经过校准的,并具备测量直流高压的功能。
• 操作流程：
  1. 钥匙OFF： 将车辆钥匙拧到OFF位置。
  2. 断开电池： 打开电池仓，断开电池组的主负极线,并用绝缘胶带包裹线束末端。
  3. 验电： 使用万用表测量电机控制器输入端和输出端，确认电压已降至安全范围（接近0V）。
  4. 悬挂“正在维修，禁止合闸”警示牌。
  5. 维修完毕后， 按相反顺序恢复连接,并仔细检查所有高压线束连接是否牢固。

第二部分：核心部件详解与维修

1 动力电池系统

电池是电动车的“油箱”,也是最昂贵的部件。

• 组成： 由多个电芯（通常是锂离子电池）串联和并联组成电池模组，多个模组再组成整个电池包，BMS（电池管理系统）串联在其中,负责监控和管理每一节电芯的状态。

• 常见故障与维修：

  • 故障现象： 续航里程骤降、无法充电、仪表盘显示电池故障。
  • 可能原因与排查：
    1. 电池老化： 锂电池寿命有限，循环次数过多会导致容量衰减，这是正常现象,只能更换电池。
    2. 电芯不均衡： 电池包内部分电芯容量或内阻差异过大，导致BMS为了保护整组电池而限制电量。维修方法： 使用电池均衡仪对电池进行充电和放电，尝试修复不均衡电芯，如果无效，可能需要找到并更换问题电芯（需要专业技术和设备）。
    3. BMS故障： BMS自身程序错误或硬件损坏。维修方法： 尝试对BMS进行软件刷新（重置），如果无效,需要更换BMS或整个电池包。

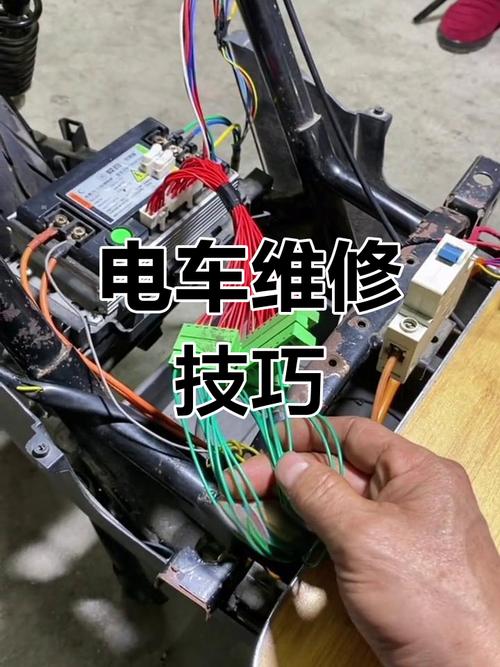

    4. 线束松动或接触不良： 检查电池包内部及与控制器连接的线束,确保插头连接牢固。
    5. 保险丝熔断： 检查电池包主回路的保险丝是否熔断,更换同规格保险丝。

• 保养建议：

  • 避免深度放电和长期满电存放。
  • 定期（如每月）进行一次完整的充放电循环。
  • 存放在阴凉通风处,避免暴晒和严寒。

2 驱动电机系统

电机是电动车的“心脏”。

• 分类：

  • 有刷直流电机： 结构简单，成本低，但需要定期更换电刷，且有电磁干扰,目前已逐渐被淘汰。
  • 无刷直流电机： 效率高、噪音小、寿命长，是目前的主流，分为外转子（常见于电动自行车）和内转子（常见于电动汽车）。

• 常见故障与维修：

  • 故障现象： 电机不转、无力、异响、过热。
  • 可能原因与排查：
    1. 电机霍尔元件故障： 霍尔元件负责检测电机转子位置，是控制器正确换相的关键。维修方法：
       • 诊断： 断开电机与控制器的霍尔线，打开电源，缓慢转动电机轮，观察仪表盘是否有电机转速显示，如果没有,基本可以断定为霍尔问题。
       • 更换： 拆开电机，找到损坏的霍尔元件（通常有三个），用同型号的霍尔元件焊上即可，注意焊接速度要快,避免高温损坏霍尔。
    2. 电机相线短路或断路： 检查电机与控制器连接的三根粗线（黄、绿、蓝）是否松动、破损或短路，用万用表电阻档测量三根线之间的电阻，应基本相等且较小（通常零点几欧姆）。

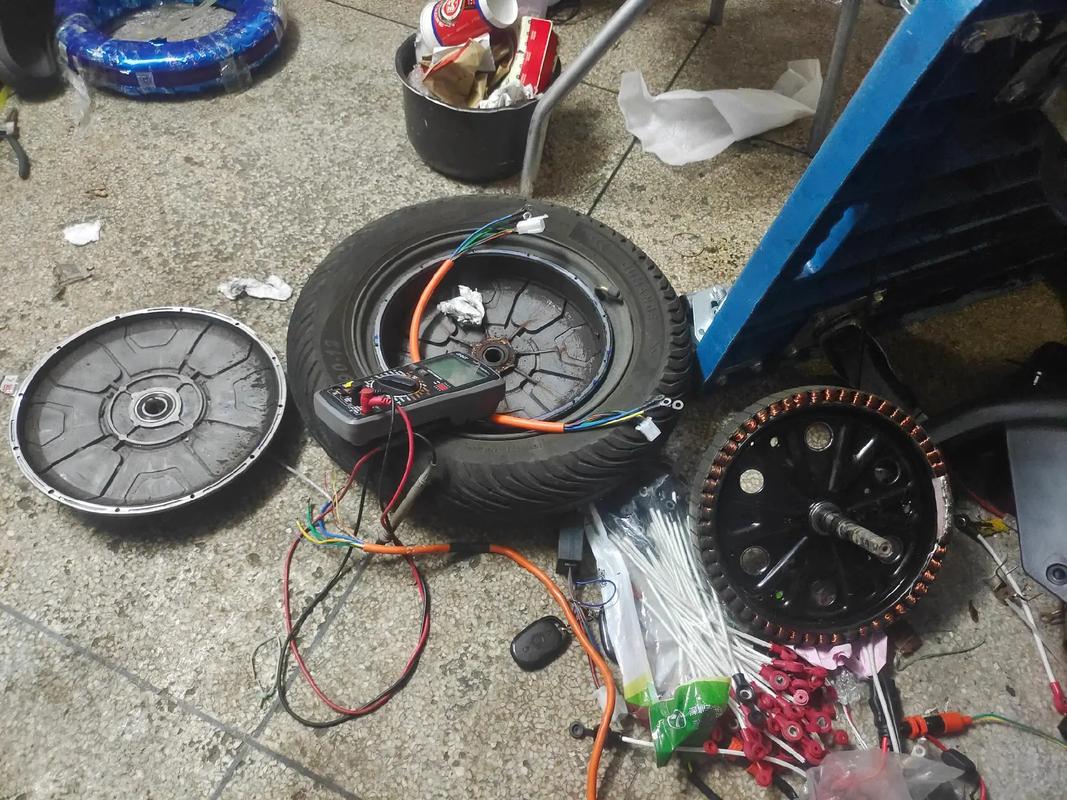

    3. 电机进水或内部脏污： 导致线圈短路或轴承损坏。维修方法： 拆开电机，清洗线圈和内部，烘干后重新组装,更换损坏的轴承。
    4. 轴承损坏： 导致电机运行时发出“咯咯”的异响。维修方法： 拆开电机,更换同型号的轴承。
    5. 磁钢脱落： 导致电机无力、异响。维修方法： 用强力胶水重新粘合脱落的磁钢。

3 电控系统

电控系统是电动车的“大脑和神经”,是故障率较高的部分。

• 组成： 主要由电机控制器和转把、刹车信号等传感器组成。

• 常见故障与维修：

  • 故障现象： 整车没电、电机不转、速度忽快忽慢、刹车不断电。
  • 可能原因与排查：
    1. 控制器供电问题： 检查控制器输入端的电源线（通常是红色和粗的黑色线）是否有电,保险丝是否熔断？
    2. 控制器损坏： 这是最常见的原因，控制器内部元件（如MOS管、驱动芯片）因过流、过压或进水而烧毁。维修方法：
       • 诊断： 测量控制器输入输出电压是否正常，检查转把信号线和刹车信号线是否有信号输出，如果输入正常但输出异常,基本可判定控制器损坏。
       • 维修： 对于有经验的技师，可以拆开控制器，用万用表二极管档测量MOS管是否击穿，更换损坏的元件，对于大多数维修店来说,直接更换同型号或参数匹配的控制器是最高效的选择。
    3. 转把故障： 转把是调速的“油门”。维修方法：
       • 诊断： 断开转把与控制器的连线，打开电源，用万用表测量转把信号线（通常是绿色或蓝色线）的电压，转动转把，电压应在约0.8V-4.2V之间平滑变化，如果无变化或电压异常,说明转把损坏。
       • 维修： 更换新的转把。
    4. 刹车断电开关故障： 刹车时，开关断开，控制器停止供电，实现断电刹车。维修方法：
       • 诊断： 检查刹车开关是否工作正常，可以用万用表测量开关在刹车和松开时的通断状态，如果常通或常断,说明开关损坏。
       • 维修： 调整刹车拉线或更换刹车开关。

第三部分：常见故障诊断流程

建立一个系统性的排查思路,可以事半功倍。

1 电动车完全没电（仪表盘不亮）

1. 检查电源锁： 是否忘记打开钥匙？电源锁是否损坏？可以短接电源锁的两根线,看仪表是否能亮。
2. 检查保险丝： 查找电池仓内和控制器附近的保险丝,看是否熔断。
3. 检查电池电量： 用万用表测量电池总电压，是否过低（可能是电池耗尽或损坏）。
4. 检查线路： 检查从电池到仪表、到控制器的主供电线路是否有断路或接触不良的地方。

2 电机不转，但仪表有电

1. 检查刹车： 刹车是否处于刹车状态？刹车断电开关是否卡住导致常断电？
2. 检查转把： 按照上述方法检测转把信号是否正常。
3. 检查电机霍尔： 按照上述方法检测电机霍尔是否正常。
4. 检查控制器： 按照上述方法检测控制器是否损坏。
5. 检查电机相线： 检查电机与控制器连接的三根主相线是否松动或脱落。

3 电机无力，速度上不去

1. 检查电池电量： 电池电量不足会导致电压下降,电机无力。
2. 检查刹车： 是否存在轻微拖刹现象？
3. 检查控制器： 控制器部分损坏（如某相MOS管性能下降）可能导致输出动力不足。
4. 检查电机： 电机轴承损坏、磁钢脱落或线圈轻微短路都会导致无力。
5. 检查轮胎气压： 轮胎气压过低也会增加行驶阻力。

4 充电问题

1. 充电器指示灯不亮：
   • 检查电源插座是否有电。
   • 检查充电器输入线是否损坏。
   • 检查充电器是否损坏（可以找一个同型号的充电器替换测试）。
2. 充电器指示灯亮，但电池充不进电：
   • 检查充电器输出插头与电池充电口的连接是否良好。
   • 检查电池充电口内的保险丝是否熔断。
   • 检查电池BMS是否保护（如温度过高、电芯不均衡等）。
   • 检查电池本身是否损坏。

第四部分：保养与预防性维护

• 日常保养：
  • 轮胎： 每周检查气压,每月检查胎压。
  • 刹车： 每月检查刹车片/刹车块的磨损情况,确保刹车灵敏。
  • 链条/传动系统： 定期清洁和上链条油,保持润滑。
  • 电池： 养成随用随充、浅充浅放的习惯。
• 定期保养（建议每半年或1000公里）：
  • 全面检查： 检查所有线束连接是否牢固,有无磨损。

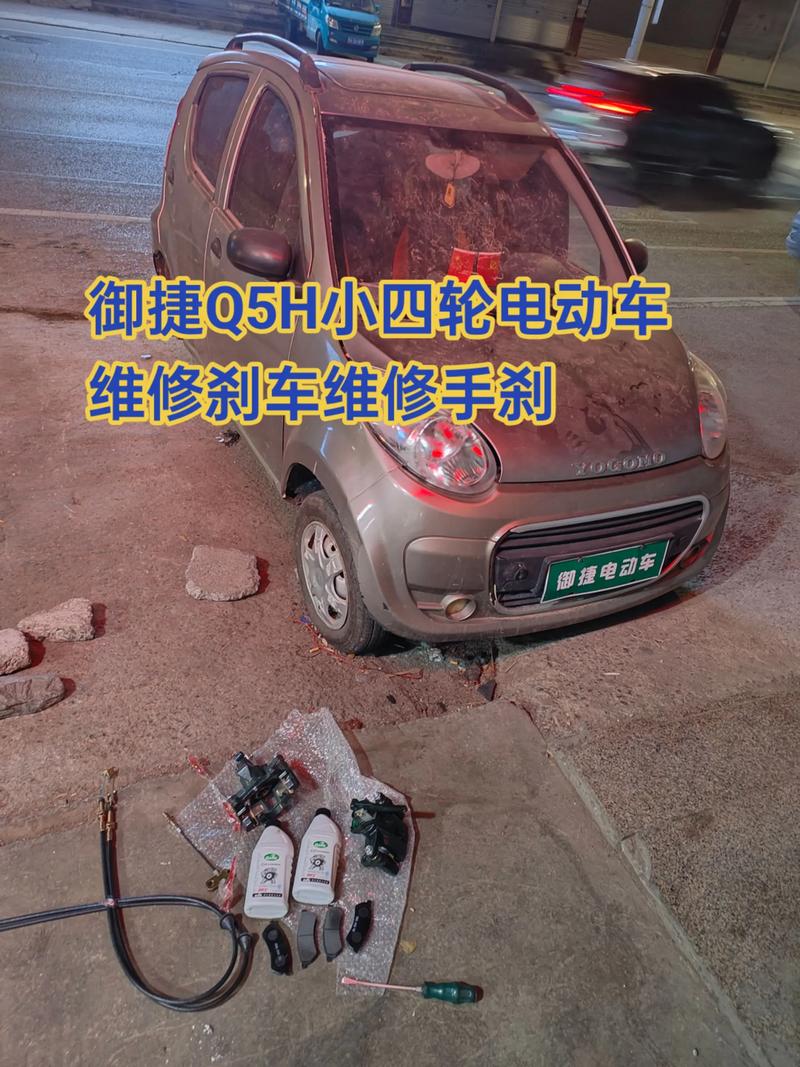

  • 刹车系统： 调整刹车拉线,更换磨损的刹车部件。
  • 悬挂系统： 检查避震器、前叉等部件有无松动或漏油。
  • 润滑： 对中轴、前后轮轴等转动部位进行润滑。

第五部分：高级维修技巧与资源

1 电机控制器维修入门

控制器维修需要一定的电子基础,主要步骤如下：

1. 外观检查： 查看有无明显烧毁痕迹、鼓包元件。
2. 测量保险丝： 检查输入端的保险丝是否熔断。
3. 测量MOS管： 用万用表二极管档测量MOS管的三个引脚之间是否存在短路现象，如果D-S极之间短路,MOS管已击穿。
4. 测量驱动芯片： 检查驱动芯片（如IR2103, IR2110等）的供电和输入输出信号是否正常。
5. 更换元件： 找到损坏的元件（如MOS管、电容、芯片），用同型号或参数相近的元件进行更换，注意焊接工艺,避免虚焊和短路。

2 学习资源

• 线上平台： B站、抖音、YouTube等视频平台有大量电动车维修的教学视频,非常直观。
• 专业论坛/社区： 如“电动车维修技术论坛”等，可以找到同行交流,解决疑难杂症。
• 专业书籍： 购买《电动车维修从入门到精通》等系统性书籍,建立完整的知识框架。
• 配件供应商： 与各大配件供应商建立联系,可以获取最新的配件信息和维修资讯。
