直接获取“官方原理图”的难度极高，且通常不对外公开。 原因如下：
（图片来源网络，侵删）
- 商业机密：主板原理图是手机的核心技术文档，包含了所有芯片型号、电路连接关系、信号走向等关键信息,是厂商的核心资产。
- 维修策略：厂商官方维修通常采用“模块化维修”，即直接更换整个总成（如屏幕总成、主板总成、尾插总成等），而不是单个元器件，他们内部维修人员也更多依赖测试点、总成替换和经验判断，而不是完全依赖原理图进行“飞线”级维修。
对于维修人员（尤其是非官方）获取和解读原理图是一个综合性的过程，下面我将为你提供获取这些资料的途径、如何解读以及一套标准的维修流程。
获取荣耀7主板维修资料的主要途径
非官方原理图/点位图（最常用）
这些资料通常由专业的维修论坛、技术团队或个人爱好者通过逆向工程（研究主板走线、测试点）绘制而成，虽然不如官方图纸精确,但包含了维修所需的核心信息。
- 来源网站/论坛：
- V2EX (维修板块)：国内知名的程序员和极客社区,有专门的维修分享。
- 迅维网/快维网：非常专业的维修技术论坛，有大量网友分享的原理图、点位图和维修案例。
- 恩山无线论坛：虽然以路由器为主,但手机维修区也有很多高手。
- YouTube：搜索 "Honor 7 schematic" 或 "荣耀7 主板图",很多国外维修UP主会制作视频并分享图纸。
- 淘宝：搜索“荣耀7 主板图”或“荣耀7 维修资料”，通常有打包出售的资料包，价格不贵,但需要甄别质量。
维修点位图
这是维修中最实用的资料，它不显示复杂的电路连接,而是清晰地标注出：
- 各路供电测试点：如CPU核心电压、内存电压、USB电压等。
- 重要时钟测试点：如CPU时钟、内存时钟、USB时钟等。
- 复位信号测试点：各芯片的复位脚。
- 串口通信测试点：用于连接电脑,刷写固件或调试。
- 关键阻值/电压点：标注了正常情况下,用万用表测量的电压或对地阻值。
芯片数据手册
这是所有维修工作的基础，原理图告诉你“信号从哪到哪”，而数据手册告诉你“这个引脚是做什么的”。
（图片来源网络，侵删）
- 如何获取：在搜索引擎或专业网站（如
Alldatasheet.com,ICpdf.com）上搜索主板上的主要芯片型号。 - 荣耀7主板主要芯片：
- CPU/AP (应用处理器)：HiSilicon Kirin 935 (型号 Hi3630)，你需要它的数据手册，了解所有引脚功能（电源、时钟、复位、GPIO、eMMC、USB等）。
- 基带芯片：通常与CPU封装在一起，或是一个独立的芯片,同样需要数据手册。
- 电源管理芯片：如
Hi6402或其他型号,负责管理整机的电压分配。 - eMMC芯片：存储数据和系统固件的芯片。
- RAM芯片：运行内存芯片。
- 射频芯片：负责Wi-Fi、蓝牙、GPS等信号处理。
- 其他芯片：音频编解码、触摸屏IC、充电IC等。
官方固件/刷机包
虽然不是图纸，但对于软件故障或需要重写固件来修复的硬件故障（如eMBRP区域损坏）至关重要。
如何解读和使用这些资料进行维修
维修是一个逻辑推理过程，遵循“先易后难，先软后硬”的原则。
第一步：故障现象分析
首先要准确判断手机的故障现象，
- 不开机：按电源键无任何反应。
- 不充电：连接充电器无反应。
- 无信号：能开机,但搜不到移动网络。
- 触摸失灵：屏幕能亮,但触摸没反应。
- 无WiFi/蓝牙。
第二步：电源电路检测（维修的核心）
对于大部分硬件故障，尤其是不开机、不充电等问题,电源电路是首先要排查的地方。

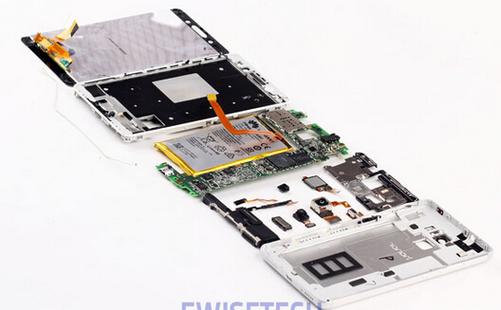

（图片来源网络，侵删）
- 获取点位图：找到你下载的荣耀7维修点位图。
- 测量关键电压：
- 电池电压：确保电池有电，电压在3.7V-4.2V之间。
- 整机主供电：通常是
VBAT或电池座的正负极,这是所有电压的源头。 - 各路PP/VCC：根据点位图，找到CPU核心电压（如
VCC_CPU）、内存电压（VCC_DDR）、eMMC电压（VCC_EMMC）等测试点,用万用表测量这些点是否有正常电压输出。
- 分析结果：
- VBAT正常，但后续无电压：说明电源管理芯片或其外围电路（如电容、电感）有问题。
- 某一路电压（如VCC_CPU）为0：说明供电到这一路被中断了，可能是供电IC本身损坏，也可能是其控制信号（如使能信号
EN）有问题。 - 电压偏低或波动：通常是滤波电容失效或后级负载短路导致。
第三步：时钟与复位信号检测
如果供电正常，但设备依然无法工作（如CPU不运行）,就需要检查时钟和复位。
- 时钟信号：用示波器测量CPU、内存、eMMC等芯片的时钟脚，正常情况下，应该看到一个稳定、规整的方波信号。
- 无时钟：检查时钟芯片及其外围电路,或CPU的时钟供电。
- 复位信号：用示波器测量CPU、内存等芯片的复位脚，开机瞬间，应该看到一个由低到高的电平跳变。
- 无复位信号：检查复位电路（通常由电源IC或一个专门的复位芯片产生）。
第四步：串口刷机与诊断
如果供电、时钟、复位都正常，但手机依然无法进入系统,可能是软件问题或eMMC等存储芯片硬件问题。
- 找到串口：在主板上找到标记为
UART、COM、TX、RX的测试点。 - 连接工具：使用USB转TTL工具（如PL2303、CH340）连接到串口。
- 刷入固件：通过串口工具向手机刷写官方固件，如果能成功刷入并启动，说明主板的硬件基本是好的，问题可能出在存储固件的区域（eMBRP），如果不能刷入或刷入后仍无反应，则可能是CPU、eMMC或总线本身损坏。
第五步：CPU与总线故障

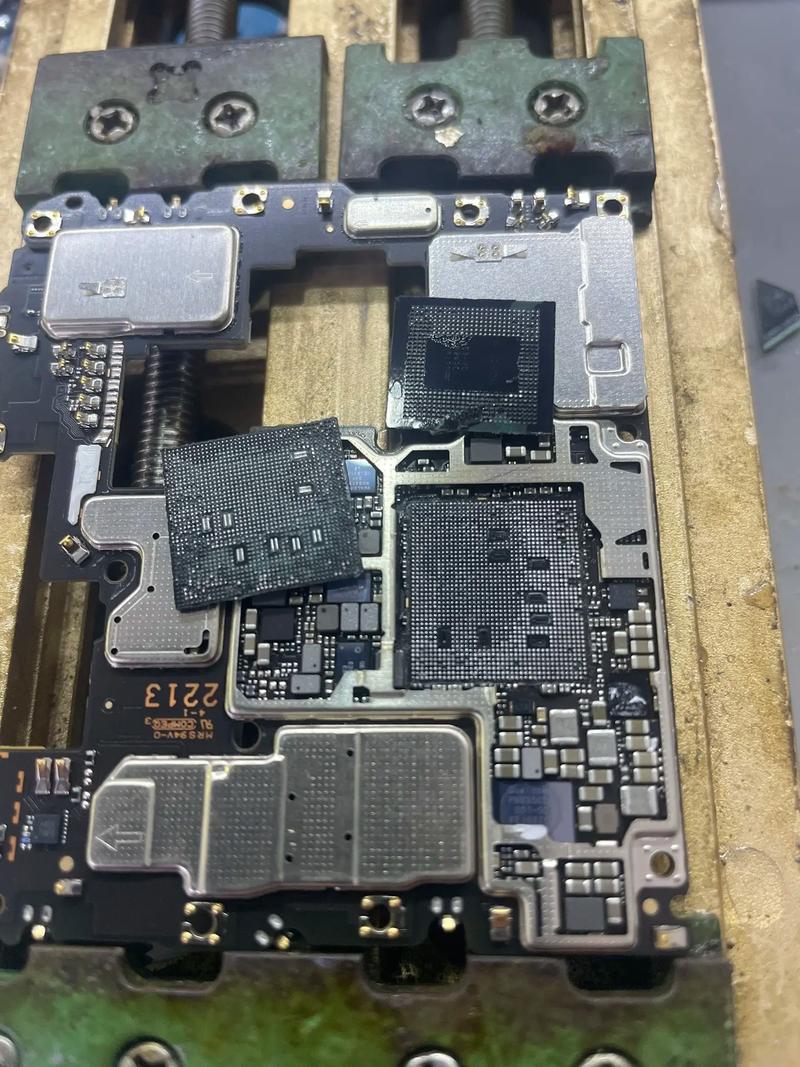

这是最复杂的故障，通常需要高级设备（如万用表、示波器、编程器）和丰富的经验。
- CPU虚焊：不开机、功能紊乱的常见原因,需要用热风枪进行BGA球重置。
- CPU损坏：供电、时钟、复位都正常，但CPU不工作，串口无任何反应,这通常是CPU本身损坏。
- 总线故障：CPU与eMMC、RAM等芯片之间的通信线路（如
DSI,eMMC信号线）出现断线或短路,需要用万用表或示波器逐条飞线排查。
总结与提醒
- 资料整合：不要只依赖一种资料，将点位图、原理图和芯片数据手册结合使用,才能全面理解电路。
- 安全第一：维修时务必断开电池！使用热风枪时注意温度和风量,防止吹坏周边元器件和塑料支架。
- 工具是关键：基础的万用表是必须的，示波器能让你的维修效率大大提升，对于BGA芯片的维修,好的BGA返修台是必备的。
- 经验至上：维修是一个实践性极强的技术，理论知识是基础，但大量的动手实践和案例积累才能真正提高水平，遇到难题时，多在维修论坛上搜索案例,看别人是如何解决的。
- 数据备份：在拆机维修前，如果手机能开机,请务必尝试备份用户数据。
希望这份详细的指南能帮助你理解和维修荣耀7主板,祝你维修顺利！
