维修前安全须知
在进行任何检查之前,请务必遵守以下安全规范：
（图片来源网络，侵删）
- 断电操作：务必切断驱动器、电机和主电源的总开关，并等待至少5-10分钟,让内部电容完全放电。
- 确认设备状态：确保设备已完全停止，并处于安全状态,防止意外启动造成人身伤害或设备损坏。
- 使用专业工具：使用万用表、钳形表等合格的电工工具。
第一步：初步检查与现象分析
在深入排查前，先清晰地描述抖动的现象,这有助于缩小问题范围：
- 抖动发生在什么阶段？
- 启动时抖动：电机刚一启动就剧烈抖动,然后可能恢复正常或报错。
- 运行中抖动：电机在某个速度下持续抖动,尤其是在低速时。
- 加减速时抖动：在加速或减速过程中出现抖动。
- 定位时抖动：在进行点动或定位时,电机来回抖动无法稳定。
- 抖动的程度如何？
- 轻微的振动（手能感觉到）。
- 明显的抖动（能看到部件晃动）。
- 剧烈的抖动（并伴有异常噪音）。
- 是否伴随报警？
驱动器是否有报警代码显示？报警代码是排查故障最直接的线索。
第二步：机械部分检查（占比最高）
电机抖动，很大概率是机械问题,请优先检查这部分。
-
电机与负载的连接：
（图片来源网络，侵删）- 联轴器：检查联轴器是否松动、磨损、弹性体（梅花垫、橡胶圈）是否老化或损坏，确保电机轴与负载轴的对中精度（同轴度）在允许范围内,不对中是导致抖动的常见原因。
- 皮带/链条传动：检查皮带是否过松、过紧或磨损不均，检查链条是否过松，链轮是否磨损,皮带打滑或链条松紧不均都会引起周期性抖动。
- 齿轮箱：检查齿轮箱的齿轮是否有磨损、断齿,润滑是否良好。
-
机械负载本身：
检查负载（如工作台、传送带、夹具等）是否有卡死、异物干涉、导轨润滑不良等问题，负载运动不顺畅，电机自然会“带不动”而抖动。
-
电机本身：
- 用手转动电机输出轴，感受是否顺畅，如果转动沉重或有“咯噔”声,可能是电机轴承损坏或内部卡死。
- 检查电机编码器连接线是否牢固,编码器本身是否损坏。
第三步：电气部分检查
如果机械部分没有问题,那么就需要检查电气连接和驱动器本身。
（图片来源网络，侵删）
-

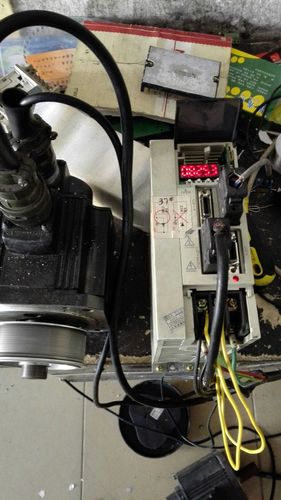

驱动器与电机的连接：
- 动力线（U, V, W）：检查动力线是否连接牢固，有无虚接、氧化或接触不良,可以重新紧固一遍接线端子。
- 编码器反馈线：这是极其关键的一环，编码器反馈信号的质量直接影响电机的平稳性。
- 检查编码器线（如JMF/JM4电缆）是否插紧,针脚有无弯折或损坏。
- 检查编码器线是否受到强电磁干扰（如与动力线并行走线），应尽量使用屏蔽电缆,并将屏蔽层正确接地。
- 如果编码器线老化或损坏，可能导致信号丢失或错误，引起电机“失步”或抖动。
-
驱动器本体：
- 检查报警：这是最直接的方法，查看驱动器面板上的报警代码，并对照三菱驱动器的《用户手册》中的报警代码表进行查找。
- AL.01（过电流）：可能是电机短路、驱动器IGBT模块损坏、或负载过大导致堵转。
- AL.02（过电压）：输入电压过高,或减速时间太短导致再生能量无法释放。
- AL.22（负载量检测异常）：实际负载超过了驱动器的设定范围,通常与机械卡死或参数严重错误有关。
- AL.E（编码器错误）：直接指向编码器或其连接线路的问题。
- 母线电压检测：使用万用表测量驱动器内部的直流母线电压（P和N端子之间），是否在正常范围内（通常为输入电压的1.414倍左右，如380V输入，母线电压约540V）,电压过低可能导致驱动器无力而抖动。
- 检查报警：这是最直接的方法，查看驱动器面板上的报警代码，并对照三菱驱动器的《用户手册》中的报警代码表进行查找。
第四步：参数设置检查
错误的参数设置是导致电机性能不佳的常见原因,尤其是在更换电机或负载后。
-
电机参数匹配：
- 电机代码（Pr.0）：确保此参数设置为与您所使用的三菱电机型号完全一致，如果不匹配，驱动器无法获取正确的电机模型参数,控制会严重失稳。
- 控制模式（Pr.0 / Pr.200）：确认您使用的是速度控制模式（Pr.200=0）还是转矩控制模式（Pr.200=1）或位置控制模式,不同模式下的参数设置差异很大。
-
关键控制参数：
- 增益参数：
- 速度增益（Pr.80）：增益过低，电机响应慢，容易受干扰而抖动；增益过高，系统可能振荡，导致高速抖动,可以尝试适当增大此值。
- 位置增益（Pr.182）：在位置控制模式下，此参数影响定位的响应速度和稳定性，过低会慢,过高会抖。
- 积分时间常数（Pr.81）：用于消除稳态误差，如果设置不当,可能导致系统低频振荡。
- 加减速时间（Pr.20, Pr.21）：加减速时间设置过短，尤其是在大惯性负载下，会导致电机电流急剧增大,驱动器可能因过流而抖动或报警。
- 负载惯量比（Pr.182 / 自动调谐）：如果负载的转动惯量与电机惯量不匹配，系统会非常不稳定。建议进行自动调谐。
- 操作方法：在确保机械安全的前提下，将Pr.182设置为“0”（选择自动调谐），然后运行驱动器，驱动器会自动空载运行并计算最优的增益参数，调谐完成后，务必将Pr.182改回“1”（选择负载惯量比），并手动输入负载的实际惯量比（如果已知）,以获得更好的动态性能。
- 增益参数：
-
V/F曲线（Pr.0为999时）：
如果您使用的是通用电机（非三菱伺服电机），且将Pr.0设置为999，则使用V/F控制模式，需要检查V/F曲线（Pr.900-Pr.903）的设置是否合理,特别是低频时的电压补偿是否足够。
第五步：驱动器硬件故障
如果以上所有步骤都检查过，问题依旧,那么可能是驱动器硬件损坏。
- IGBT功率模块损坏：这是最严重的硬件故障，损坏的模块可能导致输出缺相、三相不平衡，从而引起电机剧烈抖动,通常需要更换整个功率模块板。
- 驱动板或控制板故障：负责信号处理和计算的电路板出现故障,会导致输出异常。
- 电流检测电路故障：电流检测电路采样不准，会导致驱动器无法正确控制输出电流,引发抖动。
硬件故障的判断：如果驱动器有明确的硬件报警（如AL.01持续无法复位），或者闻到烧焦的气味，看到元件有明显的烧毁痕迹，基本可以确定是硬件问题,这种情况通常需要返厂维修或更换驱动器。
系统化排查流程总结
为了方便您操作,这里提供一个清晰的流程图思路：
[电机抖动]
│
▼
[1. 观察现象] → 启动/运行/加减速？程度？有无报警？
│
├── [有报警] → 查阅手册，根据报警代码针对性排查
│
└── [无报警] →
│
▼
[2. 机械检查] →
├── 联轴器/皮带/齿轮：松动？磨损？对中？
│
├── 负载：卡死？干涉？
│
└── 电机轴承：转动顺畅？
│
▼
[3. 电气检查] →
├── 动力线/编码器线：松动？虚接？干扰？
│
└── 驱动器母线电压：是否正常？
│
▼
[4. 参数检查] →
├── 电机代码/控制模式：是否正确？
│
├── 增益/积分时间：是否过低？
│
└── 进行自动调谐 → 调整负载惯量比
│
▼
[5. 硬件故障] →
└── 怀疑硬件损坏 → 返厂或更换驱动器建议：按照这个流程，从上到下逐一排查，可以高效地定位问题，对于大多数情况，机械对中问题和编码器信号问题是导致电机抖动的最主要原因，参数设置次之,希望这份指南能帮助您成功解决问题！
