E0代码的核心原理
我们需要理解为什么会出现E0，电磁炉工作原理是利用高频电流通过线圈盘产生磁场，磁场穿过含铁质的锅具，在锅底产生涡流，从而发热，为了实现这个过程，电磁炉内部有一个“IGBT管”（大功率开关管）和一个“电流检测电路”（通常通过一个“电流互感器”来实现）。
（图片来源网络，侵删）
- 正常工作时：IGBT管以极高的频率（约20-30kHz）导通和截止，电流检测电路会实时监测这个电流的大小，当有合适的锅具时,电流会稳定在一个较大的值。
- 出现E0时：电磁炉检测到的电流非常小，或者电流波动不符合正常规律，这会被CPU判断为“没有锅”或“锅具无法加热”，从而启动保护,显示E0并停止加热。
维修E0故障的核心就是找到导致电流检测电路工作异常或锅具检测失败的原因。
E0故障的排查与维修步骤（由简到繁）
第一步：检查锅具（最常见的原因）
这是最容易解决，也是最常见的原因，超过80%的E0问题都出在这里。
-
锅具材质是否合适？
- 要求：必须是含铁质的磁性锅具，您可以用一块磁铁去吸锅底，如果能吸住,就说明是合格的。
- 不合适的锅具：
- 不锈钢锅：只有304、430等部分含铁不锈钢才适用,很多装饰性不锈钢锅不适用。
- 铝锅、铜锅、玻璃锅、陶瓷锅、砂锅等完全不含铁质,无法使用。
- 带有花纹或底部不平整的锅,可能导致接触不良。
- 解决方法：换一个平底、含铁质、直径大于10厘米的锅具（如铁锅、铸铁锅、部分不锈钢锅）再试。
-
锅具放置是否正确？
（图片来源网络，侵删）- 位置：确保锅具放置在线圈盘的正中央,不要偏移到边缘。
- 接触：锅底必须完全、平稳地接触炉面，如果锅底有水、油污，或者炉面有异物,会影响感应效果。
- 解决方法：清洁锅底和炉面，确保干燥、干净,然后将锅具稳稳地放在中心位置。
-
锅具大小是否合适？
- 要求：锅具的直径不能太小，锅底直径应大于电磁炉面板标识的“适用锅径”（通常是10-12厘米以上）。
- 解决方法：换一个尺寸更大的锅具。
第二步：检查电磁炉本身
如果锅具没有问题，那么就需要检查电磁炉本身了。在进行此步骤之前，请务必拔掉电源插头，并等待几分钟，让内部电容完全放电，以防触电！
-
清洁炉面和线圈盘
- 原因：食物残渣、油污、水渍等附着在炉面或线圈盘下方,会影响磁场感应。
- 解决方法：
- 断电后,用软布和专用清洁剂擦拭炉面。
- 打开电磁炉外壳（通常需要拧下底部的螺丝），检查线圈盘下方是否有异物，如有,小心清理。
-
检查传感器（锅具传感器）
（图片来源网络，侵删）- 位置：通常位于线圈盘的中心位置，是一个小的圆形或方形部件,上面可能有一个小凸起或热敏电阻。
- 检查方法：
- 目视检查：看传感器表面是否破裂、脏污或损坏。
- 测量阻值：使用万用表的电阻档，测量传感器两端（通常是两个小焊点）的阻值，在常温下，其阻值应该在几十到几百欧姆之间，并且阻值会随着温度变化而变化，如果阻值为无穷大（断路）或0（短路），则传感器已损坏,需要更换。
-

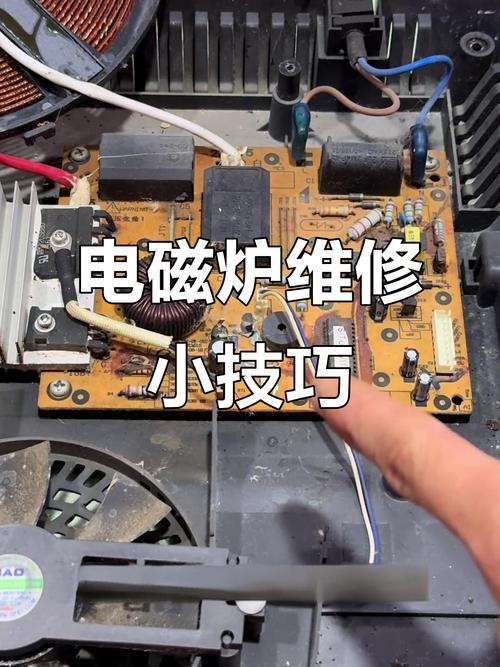

检查电流检测电路（关键部分）
- 组成：主要由电流互感器、取样电阻和相关电容、二极管组成。
- 检查方法：

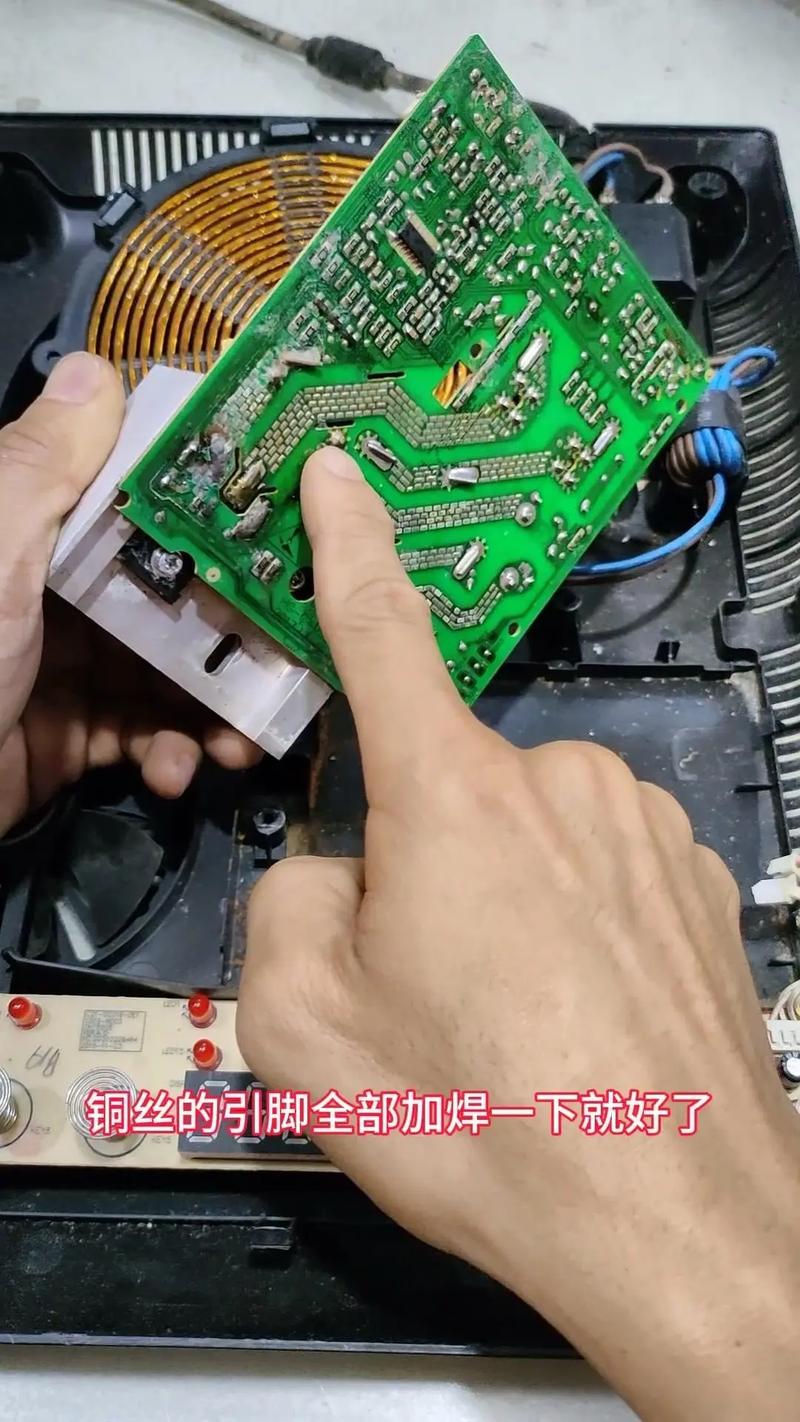

- 目视检查：仔细观察电路板上的电流互感器（通常是一个黑色或黄色的环形线圈），看其引脚是否有虚焊、断裂或烧黑的痕迹。
- 测量电阻：使用万用表电阻档，测量电流互感器初级（通常只有2个引脚）和次级（通常有多个引脚）的线圈是否通断，初级和次级都应有一定的阻值（通常很小，几欧姆到几十欧姆），如果阻值为无穷大，说明线圈内部断路,需要更换互感器。
- 检查周边元件：检查与互感器相连的取样电阻（一个很小的贴片电阻或色环电阻，功率较大），这个电阻如果烧坏开路，会导致CPU检测不到电流，从而报E0，可以用万用表测量其阻值是否与标称值一致，同时检查并联在互感器次级两端的滤波电容是否失效或鼓包。
-
检查驱动电路和IGBT管
- 原因：如果驱动电路出现问题，可能导致IGBT管无法正常工作，输出电流过小,从而报E0。
- 检查方法：
- 目视检查：查看IGBT管（通常是一个有三个引脚的大元件，上面可能带有散热片）和驱动它的驱动芯片（如TA8316、SG3525等）是否有烧毁、鼓包的痕迹。
- 测量：这是一个比较专业的步骤，需要测量驱动芯片输出的PWM信号是否正常，以及IGBT管的三个极之间是否正常。此操作需要一定的电子维修基础，如果不确定，建议寻求专业人士帮助，因为操作不当极易损坏IGBT管，导致更严重的故障。
总结与建议
| 故障原因 | 检查要点 | 解决方法 |
|---|---|---|
| 锅具问题 | 材质、大小、位置、清洁度 | 更换合适的锅具，正确放置并清洁。 |
| 炉面/线圈盘脏污 | 线圈盘下方是否有异物 | 清洁炉面和线圈盘下方。 |
| 锅具传感器故障 | 表面是否损坏，阻值是否正常 | 清洁或更换传感器。 |
| 电流互感器故障 | 引脚是否虚焊，线圈是否断路 | 重新焊接或更换电流互感器。 |
| 取样电阻损坏 | 是否有烧黑痕迹，阻值是否正常 | 更换同规格的取样电阻。 |
| 驱动/IGBT故障 | 元件是否烧毁，电路信号是否正常 | 专业维修，风险较高。 |
维修建议：
- 先从最简单的开始：90%的情况是锅具问题,请务必先排除。
- 安全第一：打开外壳前务必断电并放电。
- 善用工具：万用表是排查电路故障的好帮手。
- 寻求专业帮助：如果您对电路不熟悉，在检查到驱动电路或IGBT管时，建议停止操作，将电磁炉送到专业的维修店，因为这两个部件的维修技术要求高,且容易因操作不当而扩大故障。
希望这份详细的指南能帮助您解决问题！祝您维修顺利！
