LED制造技术全流程
LED的制造过程可以大致分为三个主要阶段：

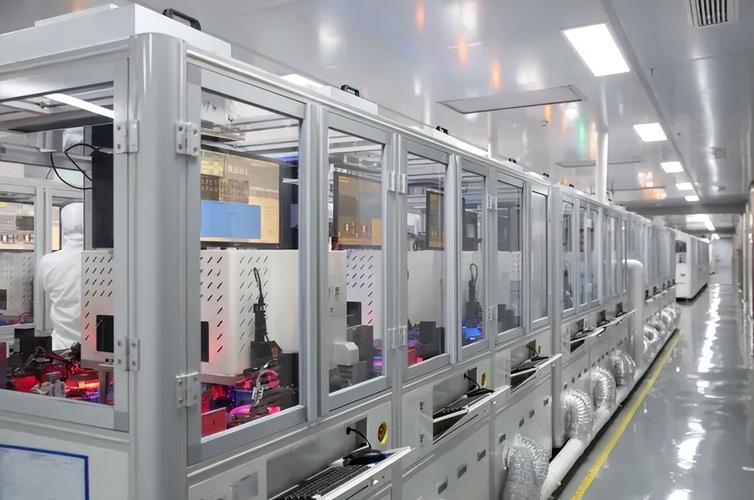

（图片来源网络，侵删）
- 外延片生长：制造LED的核心发光结构。
- 芯片制造：将外延片加工成微小的LED芯片。
- 封装与应用：将芯片封装起来，并集成到最终产品中。
第一阶段：外延片生长
这是LED制造中最关键、技术门槛最高的环节，外延片是在一种被称为“衬底”的基板上，通过特定方法生长出具有特定电学和光学性质的半导体单晶薄膜。
核心技术：
-
金属有机化学气相沉积
- 原理：这是目前制造LED外延片最主流的技术，将含有镓、铟、铝等金属元素的有机金属化合物（如TMGa, TMIn, TMAI）和氮源（如氨气 NH₃）等气体，通入一个高温反应室，这些气体在衬底表面发生化学反应，沉积并生长出GaN（氮化镓）、InGaN（氮化铟镓）、AlGaN（氮化铝镓）等III-V族化合物半导体薄膜。
- 关键点：
- 温度与压力控制：需要精确控制反应室的温度（通常在1000-1100°C）和压力，以获得高质量、缺陷少的晶体。
- 气流均匀性：保证气体在衬底表面均匀分布，是外延片厚度、组分均匀性的关键。
- 掺杂：通过通入硅烷（SiH₄）等气体进行n型掺杂，或通过二茂镁（Cp₂Mg）进行p型掺杂，形成p-n结。
-
氢化物气相外延
- 原理：另一种生长GaN外延片的技术，它使用三氯化镓（GaCl₃）和氨气（NH₃）作为反应源，在高温下反应生成GaN。
- 特点：相比MOCVD，H-VPE的生长速率更快，成本可能更低，但在晶体质量和掺杂控制的精细度上可能稍逊于MOCVD，目前主要用于大规模生产或特定应用。
-
分子束外延

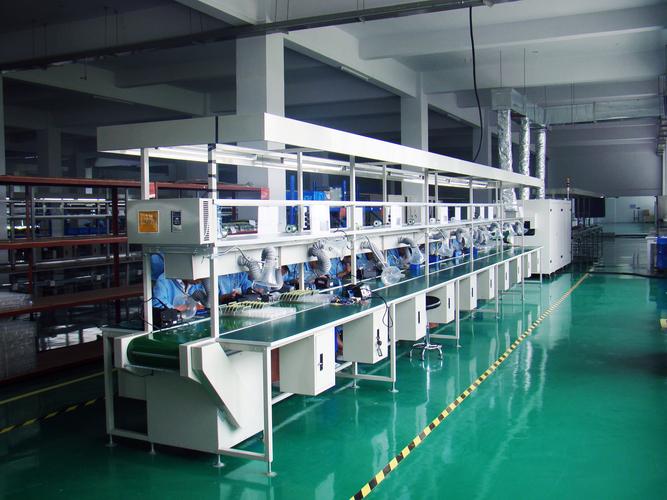

（图片来源网络，侵删）- 原理：在高真空环境下，将镓、铟等元素和活性氮（等离子体）以原子或分子的形式“喷射”到衬底上，缓慢地逐层生长薄膜。
- 特点：
- 极致精度：可以实现对薄膜厚度和组分的原子级精确控制，非常适合研发和制造特殊结构的LED（如Micro LED）。
- 成本高昂：设备复杂，生长速率极慢，因此制造成本非常高，主要用于科研和高端小批量生产。
关键技术挑战：
- 衬底选择：
- 蓝宝石：最常用的衬底，成本低，热稳定性好，但与GaN晶格失配和热失配较大，容易产生缺陷。
- 硅：成本极低，尺寸大，但晶格和热失配问题更严重，且硅会吸收蓝光和绿光，需要额外的技术克服。
- 碳化硅：与GaN晶格匹配度极高，导电导热性好，是制造高质量、高功率LED的首选，但价格非常昂贵。
- 图形化衬底技术：在衬底上预先刻蚀出规则排列的凹坑或条纹，外延生长时，这些凹坑可以“引导”晶体横向生长，有效减少缺陷，提高光提取效率，是提升LED亮度的关键技术之一。
第二阶段：芯片制造
外延片生长完成后,只是一片带有发光结构的“蛋糕”，需要经过一系列精密的加工步骤，将其切割成成千上万个微小的LED芯片。
核心技术：
-
光刻
- 原理：类似于半导体芯片制造，在晶圆表面涂上光刻胶，通过紫外光透过带有特定图案的掩模版照射，使光刻胶发生化学变化，然后显影、蚀刻，从而在晶圆上形成所需的电路和结构图案（如电极、电流扩展层等）。
-
蚀刻
- 原理：利用化学或物理方法，去除晶圆上未被光刻胶保护的部分，从而形成三维结构。
- 干法蚀刻：使用等离子体进行刻蚀，精度高，各向异性好（可以刻出垂直的侧壁），是精细加工的首选。
- 湿法蚀刻：使用化学液体进行腐蚀，成本较低，但侧壁较倾斜，精度较低。
-
薄膜沉积
（图片来源网络，侵删）- 原理：在芯片表面沉积一层或多层薄膜，用于形成电极、保护层或反射层。
- 技术：
- 溅射：用高能离子轰击靶材，使靶材原子沉积在晶圆表面。
- 蒸镀：在真空下加热靶材，使其原子蒸发并沉积在晶圆表面。
-
金属化
- 原理：通过溅射或蒸镀，在芯片上制作n电极和p电极，用于通电，通常采用多层金属结构（如Ti/Al/Ni/Au），以获得良好的欧姆接触和低电阻。
-
切割
- 原理：将整片晶圆上的成千上万个芯片分离。
- 技术：
- 激光切割：使用高能激光划片，精度高，热影响区小，是目前的主流技术。
- 机械划片：使用金刚石刀片切割，成本低，但可能产生微裂纹，影响芯片强度。
第三阶段：封装与应用
这是将微小的芯片变成一个完整、可用、耐用的LED器件的最后一步，也是决定LED最终性能（如光效、可靠性、散热）的关键。
核心技术：
-
固晶
- 原理：将切割好的LED芯片用导电胶或银胶固定在支架或基板上。
- 挑战：对于Mini/Micro LED，由于芯片尺寸极小（微米级），需要使用高精度的巨量转移技术，这是当前行业的技术瓶颈之一。
-
焊线
- 原理：用极细的金线或铜线，将芯片的电极连接到支架的引脚上，形成电学通路。
-
封装
- 原理：用封装材料将芯片和焊线保护起来，并起到光学和散热的作用。
- 技术：
- 环氧树脂封装：传统的LED封装方式，成本低，但耐高温、抗紫外线性能较差，容易黄化导致光衰。
- 硅胶封装：目前的主流技术，具有优异的透光性、耐高低温、抗紫外线和抗黄化性能，能更好地保护芯片并提高光效。
- COB (Chip On Board) 封装：将多个LED芯片直接贴在同一块基板上，用荧光胶覆盖，可实现高密度集成，光斑均匀，散热好，常用于高亮度照明和显示屏。
- COG (Chip On Glass) / COF (Chip on Flex) 封装：将芯片直接集成在玻璃基板或柔性电路板上，是显示屏领域（如手机屏幕、智能手表）的核心技术。
-
荧光粉涂覆
- 原理：对于白光LED，通常使用蓝光LED芯片激发黄色荧光粉，混合后形成白光，荧光粉的涂覆工艺（厚度、均匀性）直接影响LED的光色、显色性和光效。
- 新技术：
- 远程荧光粉：将荧光粉与芯片分离，避免了荧光粉被芯片热量直接烘烤，能有效提高光效和寿命，是目前高端照明的主流方案。
- 量子点：使用量子点材料替代或补充荧光粉，可以更精准地控制光谱，实现更高色域、更高显色性的白光或纯色光。
-
老化与测试
- 原理：将封装好的LED在一定条件下（如高温、高电流）工作一段时间，筛选出早期失效的产品，保证出厂产品的可靠性，对LED的光电参数（光通量、色温、波长、正向电压等）进行分选，确保一致性。
LED制造技术的核心趋势
- 更高亮度与效率：通过优化外延结构（如Flip-Chip倒装芯片、Micro LED）、提高光提取效率（如PSS衬底、纳米结构）和开发新型荧光材料（如量子点）来实现。
- 更小尺寸与高集成度：Mini LED和Micro LED是当前发展热点，其制造的核心挑战在于巨量转移和巨量键合技术。
- 更智能与多功能化：集成传感器、驱动电路，实现智能照明、健康监测等功能。
- 更低成本：探索更廉价的衬底（如硅基GaN）、简化制造工艺，推动LED在更多领域的普及。
LED制造技术是一个从原子级材料生长到宏观系统集成的复杂系统工程,每一个环节的技术进步都推动着整个LED产业的向前发展。
