CQ1265 是一个非常经典的型号，它实际上是 康佳（Konka） 电视主板的一个通用型号，广泛应用于康佳早期的 CRT（显像管）电视中，我们讨论的“CQ1265电源维修”，实际上是指采用CQ1265主板（或其核心电源部分）的康佳电视的开关电源维修。

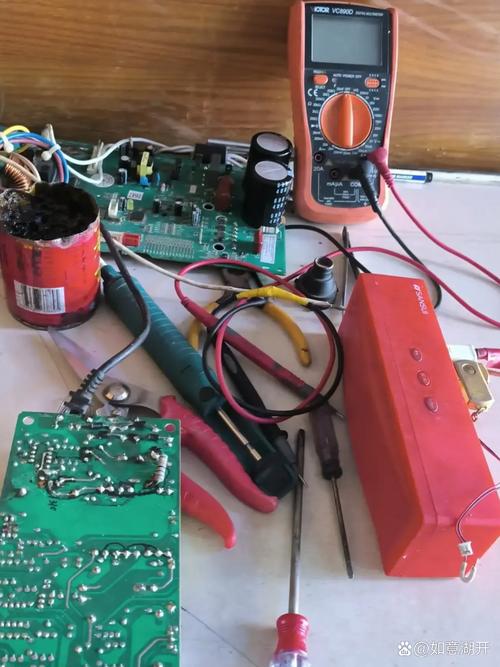

（图片来源网络，侵删）
这类电源电路设计非常成熟,但也存在一些常见的“通病”，下面我将从电路结构、常见故障、维修思路和具体步骤几个方面，为你提供一份详细的维修指南。
CQ1265电源板核心电路结构
CQ1265的电源部分通常采用分立元件组成的并联型自激式开关电源，其核心结构可以分解为以下几个关键部分：
-
交流输入与抗干扰电路（EMI）：
- 组成：保险丝、限流电阻、电容、共模电感。
- 作用：防止电网干扰进入电视机，同时也防止电视机开关电源的高频干扰污染电网。
-
整流滤波电路：
（图片来源网络，侵删）- 组成：桥式整流堆（或四个二极管）+ 大容量电解电容（通常为400V耐压）。
- 作用：将220V交流电转换成约300V的脉动直流电，再滤波成约300V的平滑直流电。
-
开关振荡电路（核心）：
- 启动电路：由启动电阻（通常是高阻值大功率电阻，如1MΩ/2W）组成，为开关管（Q801，通常是一个大功率三极管如2SC4118、2SC5144等）的基极提供微弱的启动电流。
- 开关管：Q801，是整个电源的心脏，工作在开关状态。
- 正反馈电路：由开关变压器的初级绕组、次级绕组（反馈绕组）、电阻、电容组成，负责在开关管启动后，维持其持续振荡。
- 脉宽调制电路：由光电耦合器（IC801，如TLP621）、误差取样放大器（IC802，如TL431）等组成，通过检测输出电压的微小变化来动态调整开关管的导通时间，从而稳定输出电压。
-

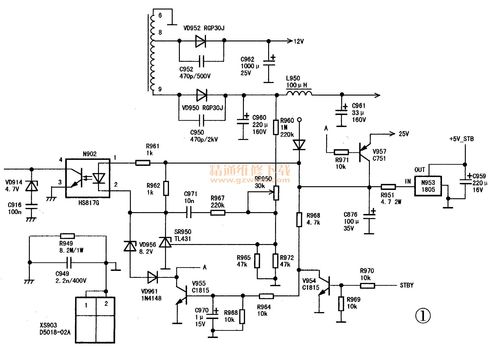

次级整流滤波电路：
- 组成：次级开关变压器、整流二极管（通常是快恢复二极管FRD）、大容量电解电容。
- 作用：将高频开关脉冲降压、整流、滤波，得到电视机各部分所需的各种直流电压，如+B（主电压，通常为115V-135V）、+24V、+12V、+5V等。
-
保护电路：
- 过流保护：通常通过检测开关管发射极的电流来实现。
- 过压保护：通过稳压管或检测电路实现，防止输出电压过高损坏负载。
- 尖峰吸收电路：由RC电路或二极管组成，保护开关管不被开关变压器初级绕组产生的反峰电压击穿。
CQ1265电源常见故障现象与原因
现象1：指示灯不亮，无任何反应
-
可能原因：
（图片来源网络，侵删）-
保险丝熔断：这是最常见的故障。
- 保险丝发黑熔断：说明存在严重短路，重点检查：
- 整流桥：是否击穿短路。
- 主滤波电容C807：是否鼓包、漏液或击穿。
- 开关管Q801：c-e极是否击穿短路（这是头号嫌疑对象）。
- 消磁电阻：是否短路。
- 保险丝熔断但发黑不明显：可能是瞬间电流过大或保险丝质量问题，重点检查启动电阻是否开路。
- 保险丝发黑熔断：说明存在严重短路，重点检查：
-
保险丝完好：说明后级电路没有严重短路，可能是启动电路或振荡电路问题。
- 启动电阻开路：无法为开关管提供启动电流。
- 开关管Q801开路或性能不良。
- 正反馈电路元件损坏：如反馈电阻、电容开路或短路。
-
现象2：指示灯亮，但屏幕无光栅、无图像、无声音
- 可能原因：
- 开关电源已启动，但负载过重或保护电路动作。
- +B电压输出端（如115V端）对地严重短路：这是最常见的原因，重点检查行输出管、行逆程电容、偏转线圈、S校正电容等是否击穿。
- 电源本身输出电压过低：说明电源本身有故障。
- 误差取样放大电路故障：如TL431（IC802）或光电耦合器（IC801）损坏。
- 稳压电路的基准电压或分压电阻异常。
- 开关管性能下降。
- 次级整流二极管（如+B整流管）正向压降过大或性能不良。
- 开关电源已启动，但负载过重或保护电路动作。
现象3：电源发出“吱吱”叫声
- 可能原因：
- 开关电源处于“打嗝”保护状态，通常是因为负载过重或电源输出电压过高，触发了保护电路。
- +B电压输出端存在轻微短路，不足以立刻烧保险，但足以使负载加重，电源过载而间歇工作。
- 电源滤波电容（主电容或次级滤波电容）容量下降，导致纹波过大，电源工作不稳定。
CQ1265电源维修思路与步骤
⚠️ 安全第一！ 开关电源部分存在高压，即使断电后，主滤波电容中仍储存有致命的高压电，维修前，务必对电容进行放电操作，并使用隔离变压器，确保人身安全！
第一步：外观与初步检查
- 目视检查：观察保险丝是否熔断，有无明显烧黑的痕迹，检查所有电解电容（尤其是主滤波电容C807和次级大电容）是否鼓包、漏液。
- 测量电阻：
- 测量市电输入端电阻：用万用表R×1k档或R×10档，测电源插头两端的电阻，正常时应有一定阻值（几十到几百欧），如果阻值很小或接近0Ω，说明后级有严重短路。
- 测量+B输出端对地电阻：断开负载（或断开+B输出到行输出的连接点），用万用表R×1档或R×100档（红表笔接地，黑表笔测+B端）测量，正常阻值通常在几kΩ以上，如果阻值很小（几十欧甚至更低），说明行输出级或电源本身有短路元件。
第二步：通电测试（假负载法）
为了判断是电源问题还是负载问题,通常采用“假负载法”。
- 断开负载：断开电源板到主板（特别是行输出部分）的连接线。
- 接假负载：在+B电压输出端（如115V端）与地之间，接一个大功率水泥电阻或灯泡（115V/40W的灯泡，或一个100Ω/50W的电阻）。
- 通电测量：通电后，测量+B输出电压是否正常（如115V左右）。
- 电压正常：说明电源板本身工作正常，问题出在负载（主板，特别是行输出电路）。
- 电压为0或很低：说明电源板有故障，需要继续排查电源板本身。
- 电压过高：说明稳压控制电路失效，非常危险，应立即断电，检查以TL431和光电耦合器为核心的稳压电路。
第三步：电源板故障排查（分步排查法）
如果确认是电源板故障,按以下流程排查：
-
检查300V电压：通电后，测量主滤波电容C807两端是否有约300V的直流电压。
- 无300V电压：检查交流输入、整流桥、保险丝。
- 有300V电压：说明问题在开关振荡电路。
-
检查启动电路：如果300V正常但无输出电压，且开关管不工作，重点检查启动电阻（通常在300V和开关管基极之间）是否开路。
-
检查振荡与反馈电路：
- 短路法：在确认开关管Q801未击穿的情况下，可以瞬时短接光电耦合器IC801的(1)、(2)脚或TL431的R、K极，观察+B电压是否有变化
