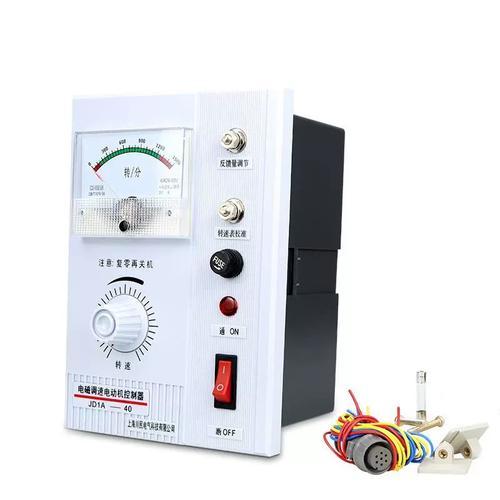

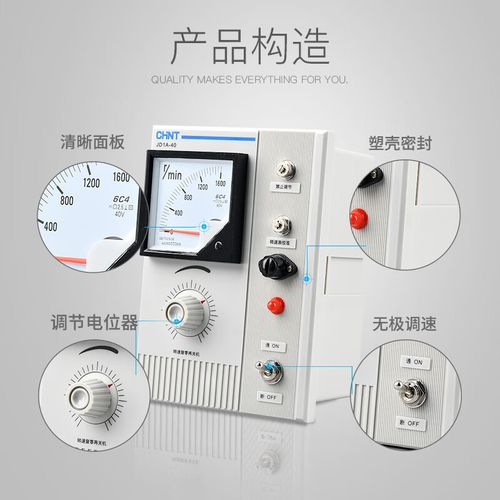

JD1A-40 是一种应用非常广泛的滑差（转差）离合器控制装置，常用于工业风机、水泵、输送带等需要无级调速的场合，它由两部分组成：
（图片来源网络，侵删）
- 拖动电机：通常是三相异步电机，作为动力源。
- 电磁调速电机：也叫滑差电机，由一个普通电机（称为“原动机”）和一个电磁离合器（称为“转差离合器”）组成。
- JD1A-40 控制器：这是我们要重点维修的部分，它通过调节离合器励磁线圈的电流，来控制从动部分的转速。
维修前的安全准备与注意事项
在进行任何维修之前,安全永远是第一位的。
- 断电确认：务必切断控制器和拖动电机的总电源，并在电源开关处挂上“禁止合闸”的警示牌。
- 放电：对于大容量的电容器（如C1、C2），即使断电后也可能存有高压电，必须使用大功率电阻进行放电，防止触电。
- 使用合适工具：使用绝缘良好的螺丝刀、万用表等工具。
- 记录接线：在拆卸前，用手机拍照或画草图，记录下所有电线的连接位置，特别是接地线，接错可能导致设备损坏或危险。
JD1A-40 控制器的基本工作原理
理解原理有助于快速判断故障点。
- 给定环节：通过“速度调节”电位器（通常标有“n”），给出一个速度给定信号（电压）。
- 比较放大：给定信号与来自测速发电机的反馈信号（代表实际转速）在“前置放大器”中进行比较，其差值信号被放大。
- 移相触发：放大后的信号控制一个“单结晶体管”或“晶闸管”触发电路，产生一系列可移动相位的脉冲。
- 输出控制：这个脉冲去触发一个大功率晶闸管（SCR），通过改变晶闸管的导通角，来控制输出给离合器励磁线圈的平均电压和电流。
- 速度反馈：调速电机尾部带有一个测速发电机（通常为三相永磁或交流同步发电机），它的输出电压与转速成正比，这个反馈电压与给定电压形成负反馈，以稳定转速。
简单流程图：
速度给定 vs 速度反馈 -> 比较放大 -> 移相触发 -> 晶闸管导通角 -> 励磁电流 -> 离合器转速 -> 电机输出转速
常见故障现象及维修步骤
维修时,应遵循“先外后内、先易后难、先电源后控制”的原则。
（图片来源网络，侵删）
故障现象一：电机无法启动或启动后转速很低
可能原因及排查步骤：
-
检查电源：
- 用万用表测量控制器输入端的电源电压是否为三相 380V AC，是否正常、稳定。
- 检查空气开关、熔断器是否完好，更换烧毁的熔芯。
-
检查输出：
- 在电机不转的情况下,合上电源，缓慢转动“速度调节”旋钮。
- 用万用表的交流电压档测量控制器输出端（通常标记为
3、4或F1、F2）的电压，电压应能从 0V 平滑上升到 90V 左右。 - 如果输出电压为 0V 或很低：
- 检查励磁线圈：断开电源，断开控制器到离合器励磁线圈的接线，用万用表电阻档测量励磁线圈的直流电阻，正常值通常在几欧姆到几十欧姆之间（具体值参考电机铭牌），如果电阻为无穷大（断路）或非常小（短路），则需更换离合器或其线圈。
- 检查控制器内部：重点检查以下元件：
- 熔断器 FU2：这是保护控制电路的小熔断器，容易烧断。
- 大功率晶闸管：这是最易损的元件之一，用万用表的二极管档或电阻档测量其三个极（A-阳极, K-阴极, G-门极），A-K极之间应正向导通（有阻值），反向截止（无穷大）；G-K极之间也应具有PN结特性，如果击穿短路，A-K间电阻会很小或为零，需要同型号规格的晶闸管更换。
- 续流二极管：与晶闸管并联，用于保护晶闸管，测量方法同普通二极管，正向导通，反向截止，若击穿短路，需更换。
- 前置放大三极管：如 3CG、3DG 等型号，测量其 be、bc 结的正反向电阻，判断是否损坏。
-
检查反馈环节：
（图片来源网络，侵删）- 如果控制器输出电压正常,但电机转速上不去，很可能是速度反馈环节有问题。
- 检查测速发电机：在电机运转时，测量测速发电机三根输出线的交流电压，电压应随转速升高而升高（通常在 0-100V AC 范围内），如果电压为 0 或不随转速变化，可能是测速发电机损坏或其连接线断路。
- 检查反馈信号输入端：在控制器上找到测速发电机信号的输入端（通常标记为
5、6、7或T1、T2、T3），检查接线是否牢固，如果反馈信号丢失，控制器会认为转速过低，会拼命增大输出，可能导致电机失控（飞车）或转速最高。
故障现象二：转速不稳定，波动大
可能原因及排查步骤：
-
测速发电机问题：
- 碳刷磨损：测速发电机通常是直流发电机，有碳刷和换向器，检查碳刷长度是否过短，弹簧压力是否足够，更换新碳刷。
- 换向器脏污或烧蚀：用酒精棉或细砂布打磨换向器表面，使其光洁。
- 测速发电机绕组问题：内部绕组匝间短路会导致输出电压波形畸变，引起转速波动，这种情况需更换测速发电机。
-
控制板元件问题：
- 电容失效：电路中的滤波电容（如C1、C2）或移相电容容量下降或漏电，会导致电压不稳，用万用表电容档或替换法检查。
- 电位器接触不良：“速度调节”电位器（W1）因长期使用内部触点磨损，会导致给定电压波动，转动旋钮时，如果感觉有“沙沙”声或时好时坏，需更换同阻值的电位器。
- 焊点虚焊：电路板上某些元件引脚的焊点可能因振动或老化而虚焊，导致接触不良，仔细观察电路板，特别是大功率元件的焊点，可轻轻拨动元件检查，或重新补焊可疑焊点。
故障现象三：转速无法调节或调节范围很小
可能原因及排查步骤：
- 速度调节电位器损坏：这是最常见的原因，测量其总阻值是否与标称值一致，旋转时阻值是否平滑变化，如果阻值不变或变化跳动，需更换。
- 给定电压或反馈电压丢失：
- 检查速度给定电路的电源是否正常。
- 检查速度反馈信号的输入回路是否开路或短路。
- 前置放大电路故障：比较放大环节的三极管或运放损坏，导致无法正常放大差值信号，检查相关三极管的工作点是否正常。
故障现象四：控制器冒烟或有焦糊味
立即断电！
- 大功率元件烧毁：通常是晶闸管、续流二极管或励磁线圈因过流而烧毁，拆下相关元件测量，更换损坏的元件。
- 电容炸裂或漏液：滤波电容因过压或质量问题损坏，更换同规格、耐压更高的电容。
- 电路板短路：检查是否有异物、导电粉尘或油污导致电路板上的铜箔短路，清理干净后，更换烧毁的元件。
JD1A-40 控制器内部主要元件及作用
| 元件代号 | 常见型号/类型 | 作用 |
|---|---|---|
| V1 | 大功率晶闸管 | 核心控制元件，通过导通角调节输出给励磁线圈的电压和电流。 |
| V2 | 续流二极管 | 为励磁线圈的反向电动势提供续流回路，保护晶闸管。 |
| V3, V4 | 三极管 (如 3CG, 3DG) | 前置放大，放大给定与反馈的差值信号。 |
| V5 | 单结晶体管 (UJT) | 组成张弛振荡器，产生移相触发脉冲。 |
| W1 | 电位器 | 速度给定调节。 |
| C1, C2 | 电解电容 | 滤波、稳压，为控制电路提供稳定直流电源。 |
| FU1, FU2 | 熔断器 | 过流保护，FU1为主回路，FU2为控制回路。 |
| R1-R... | 电阻 | 限流、分压、偏置等。 |
总结与建议
- 经验优先：维修这类设备，经验非常重要，多看、多测、多分析。
- 备件准备：对于易损件，如晶闸管、续流二极管、电解电容、速度调节电位器、碳刷等，可以提前准备一些常用型号，以提高维修效率。
- 找不到图纸怎么办？ 如果没有维修图纸，可以上网搜索“JD1A-40 电路图”，通常能找到比较清晰的版本，对照实物电路板进行测量和判断。
- 无法维修怎么办？ 如果自己没有维修经验或缺少工具，且设备价值较高，建议联系专业的电机维修公司或联系设备制造商的售后服务，强行维修可能导致故障扩大或留下安全隐患。
希望这份详细的维修指南能对您有所帮助！
