图解液晶显示屏维修技术
想象一下,一块液晶屏就像一个精密的“三明治”结构，维修就是一层一层地“解剖”它，找到问题所在。
（图片来源网络，侵删）

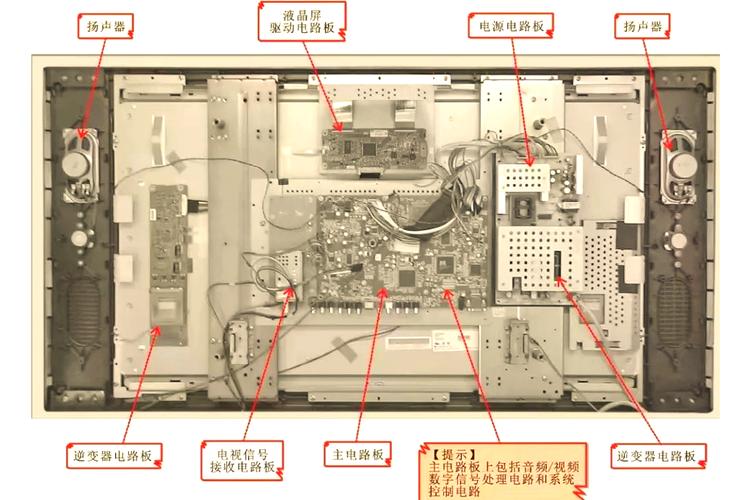

第一部分：认识你的“病人”—— 液晶屏结构图解
一块完整的液晶屏总成通常由以下几个核心部分组成,了解它们是维修的基础：
-
液晶面板
- 构成：最核心、最脆弱的部分，由上下两块偏光片、夹在中间的液晶层、彩色滤光片、薄膜晶体管阵列等组成。
- 作用：显示图像的核心，它本身不发光，通过改变液晶分子的排列来控制背光通过的光线，从而形成图像。
- 维修注意：这是最不能碰的地方！一旦损坏，基本无法修复，只能更换整个面板，维修中要极力避免对其施加压力、划伤或进液。
-
背光模组
- 构成：由灯条、导光板、反射膜、扩散膜、棱镜片等组成。
- 作用：提供光源，照亮液晶面板，就像一个“灯箱”，让液晶面板能够显示出图像。
- 常见故障：灯条损坏（导致竖线/黑斑）、导光板划伤（导致亮斑或暗带）。
-
驱动板 / 主控板
（图片来源网络，侵删）- 构成：电路板，上面有各种芯片、接口和元器件。
- 作用：“大脑”，负责接收来自信号源（如主板）的图像数据（LVDS/eDP信号），进行处理，然后转换成控制液晶面板和背光的信号。
- 常见故障：芯片虚焊、供电故障、信号输出异常。
-
高压板 / Inverter (针对CCFL背光)
- 构成：一个独立的电路板。
- 作用：“点火器”，将驱动板提供的低压直流电，逆变成上千伏的高频交流电，去点亮CCFL灯管。
- 注意：现在很多新屏已将此功能集成到驱动板上。
-
排线 / FPC (柔性印制电路板)
- 构成：非常精细的柔性扁平电缆，连接各个部件。
- 作用：“神经网络”，负责传输控制信号、电源和背光开关信号。
- 常见故障：折断、接触不良、氧化、接口损坏。
第二部分：诊断流程——“望闻问切”图解
维修就像医生看病,不能瞎猜，必须遵循一套标准的诊断流程。
第1步：问诊

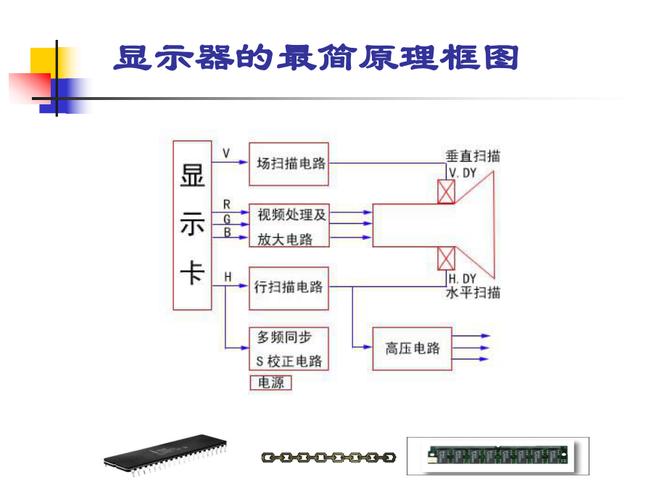

（图片来源网络，侵删）
- 故障现象：客户描述的问题是什么？是完全不亮？有图像但无背光？有竖线/横线？花屏？色彩异常？
- 发生时间：是突然坏的，还是逐渐恶化的？
- 使用环境：是否进液？是否受压？是否摔过？
第2步：望诊
- 外观检查：仔细观察屏幕表面有无划痕、撞击痕迹、漏液（水渍印），检查排线有无明显折断、弯折过度。
- 接口检查：检查电源板、驱动板、屏线等接口是否松动、氧化、针脚歪斜或缺失。
第3步：测压
- 关键点：测量驱动板、高压板等关键电路的供电电压是否正常，这是最常见的问题点。
- 工具：万用表。
- 测什么：
- 驱动板的12V/5V供电是否正常输入？
- 高压板的12V供电是否正常？
- 背光开关信号（BL_ON, BL_PWM）是否正常？
第4步：测光
- 目的：判断是灯条问题还是驱动板/高压板问题。
- 方法：将屏幕完全拆开，通电后，在暗室中用手机闪光灯照射屏幕。
- 现象判断：
- 能看到非常微弱的图像：说明驱动板和液晶面板是好的，100%是背光部分故障（灯条、高压板、供电）。
- 完全看不到任何图像：可能是驱动板故障，也可能是背光和面板同时故障，需要进一步排查。
第5步：替换法（终极诊断）
- 原理：用一个好的部件替换掉可疑的部件，看故障是否消失。
- 顺序：
- 替换排线：最简单，成本最低，如果故障消失，就是排线问题。
- 替换驱动板：成本稍高，如果故障消失，就是驱动板问题。
- 替换高压板：针对CCFL背光。
- 测试灯条：可以将灯条单独拆下，接到一个正常的同型号高压板上测试。
- 最后考虑面板：如果以上所有替换都无效，且排线、接口、供电都正常，那极有可能是液晶面板本身损坏，这是最坏的情况。
第三部分：常见故障图解与维修
黑屏 / 无背光
- 现象：屏幕通电后，指示灯亮，但屏幕一片漆黑，用手电筒照射能看到微弱图像。
- 原因：背光电路未工作。
- 图解分析：
- 供电问题：检查驱动板或高压板的供电电压（如12V）是否正常。
- 维修：检查电源板到驱动板的连接线，或更换电源板。
- 背光开关信号问题：驱动板没有发出“点亮背光”的指令。
- 维修：检查驱动板上的BL_ON信号线是否正常，可能是驱动板虚焊或损坏。
- 高压板/灯条问题：
- CCFL背光：高压板损坏，或灯管老化/烧毁。
- 维修：更换高压板，或更换灯管（需要非常小心）。
- LED背光：灯珠损坏（常表现为局部黑斑或竖线），或驱动板上的LED供电部分损坏。
- 维修：更换灯条，或维修驱动板上的LED供电电路。
- CCFL背光：高压板损坏，或灯管老化/烧毁。
- 供电问题：检查驱动板或高压板的供电电压（如12V）是否正常。
竖线 / 横线 / 花屏
- 现象：屏幕上出现一条或多条彩色或白色的竖线、横线，或者图像混乱。
- 原因：图像数据传输或液晶面板本身损坏。
- 图解分析：
- 排线问题（最常见）：排线松动、氧化或接触不良。
- 维修：重新插拔排线，用橡皮擦或酒精棉擦拭排线金手指和接口，确保插紧。
- 驱动板问题：驱动板上负责输出LVDS/eDP信号的芯片或虚焊。
- 维修：对驱动板相关芯片进行补焊（使用热风枪或电烙铁）。
- 液晶面板损坏：排线和驱动板都正常，但面板内部排线断裂或TFT阵列损坏。
- 维修：无法修复，只能更换整个面板。
- 排线问题（最常见）：排线松动、氧化或接触不良。
屏幕不亮，指示灯也不亮
- 现象：通电后，屏幕和电源指示灯均无反应。
- 原因：电源部分或主板问题。
- 图解分析：
- 电源适配器问题：适配器损坏，无法供电。
- 维修：用万用表测量适配器输出电压是否正常，更换适配器。
- 电源板问题：内部保险丝烧断、电容鼓包等。
- 维修：打开电源板，检查保险丝，更换损坏的电容等元器件。
- 主板问题：显示器主板故障，未发出开机信号。
- 维修：更换主板。
- 电源适配器问题：适配器损坏，无法供电。
亮度不均 / 暗斑 / 亮斑
- 现象：屏幕某些区域特别亮或特别暗。
- 原因：背光模组问题。
- 图解分析：
- CCFL背光：灯管老化或损坏。
- LED背光：灯珠损坏（暗斑）或导光板/扩散膜问题（亮斑/划痕）。
- 维修：更换灯条，如果是导光板问题，维修成本极高，通常建议直接换屏。
