第一部分：认识OM8373机芯
在动手维修前,首先要了解它的工作原理和核心构成。

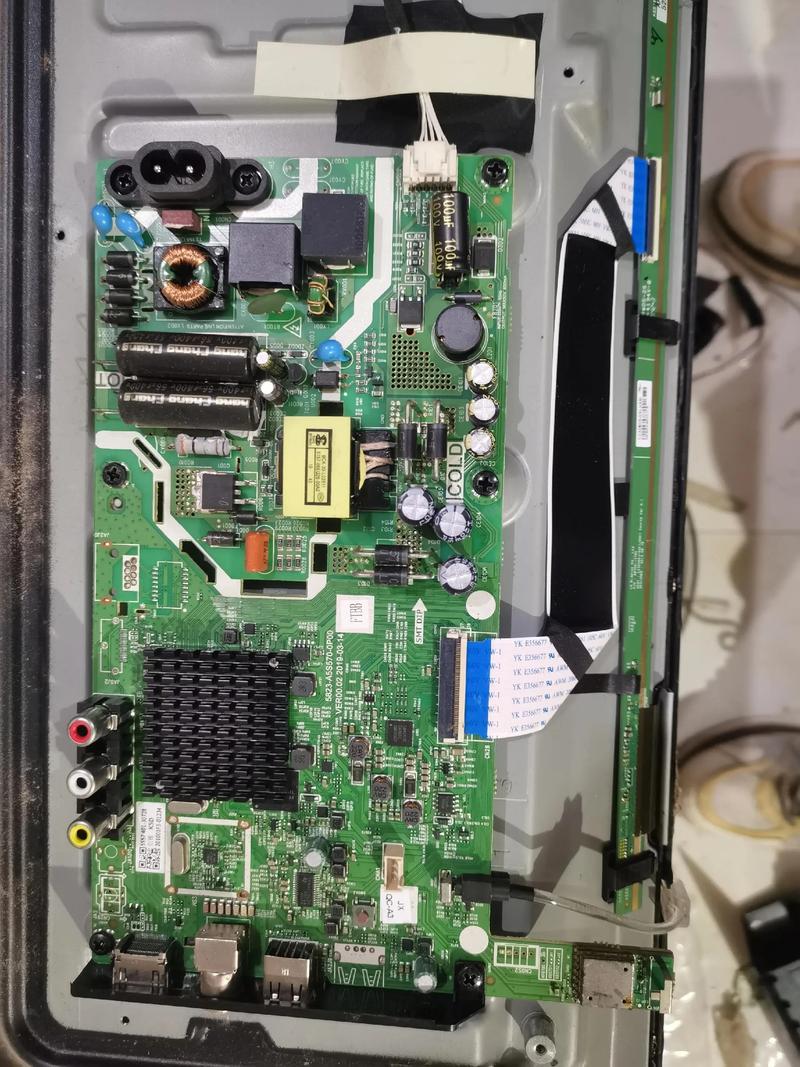

（图片来源网络，侵删）
核心芯片组
OM8373机芯的核心通常由两片主要芯片构成：
- 主芯片 (MSD6I8383 或 MSD6I8385): 这是整个主板的大脑，集成了CPU（中央处理器）、GPU（图形处理器）、视频解码、音频处理、LVDS屏显输出等几乎所有功能,它的好坏直接决定了电视能否正常工作。
- 伴音功放芯片: 常用的是 TDA7498 或 TDA7497，它的作用是将主处理芯片送来的微弱音频信号进行功率放大,然后驱动喇叭发声。
主要供电系统
OM8373机芯的供电是维修的重中之重,通常分为几大路：
- +5V STB (待机电压): 电视在待机状态下，由电源板提供，它为主板上的CPU、网络模块、红外接收头等供电，是电视能被“唤醒”的基础。
- +12V / +24V (PFC电压): 由电源板提供，通常是主电压，主要为主芯片、伴音功放、背光驱动电路等提供大功率供电。
- +3.3V / +1.8V / +1.2V (核心电压): 由主板上的 PU11 (AP6202 或 AP6205) 等DC-DC降压芯片从+12V/+24V转换而来，这是主芯片及其周边电路工作的“血液”，电压要求非常精确，稍有偏差就会导致不开机、死机等故障。
- +5V-VCC: 同样由PU11等芯片转换而来,为部分接口和电路供电。
主要信号流程
- 信号输入: 高频头（调谐器）接收电视信号，或通过HDMI、AV、USB等接口输入外部音视频信号。
- 信号处理: 所有信号都汇集到主芯片 MSD6I8383 内部进行解调、解码、处理。
- 信号输出:
- LVDS信号: 主芯片将处理好的图像信号转换成LVDS格式，通过排线连接到屏幕的T-CON板（时序控制板）或直接驱动屏显。
- 音频信号: 主芯片将处理好的音频信号送给伴音功放芯片 TDA7498 进行放大,然后输出到喇叭。
第二部分：常见故障及维修思路
完全不开机（指示灯不亮或亮但无法开机）
这是最常见的故障，原因通常在电源、待机电路或CPU工作条件。
维修思路：

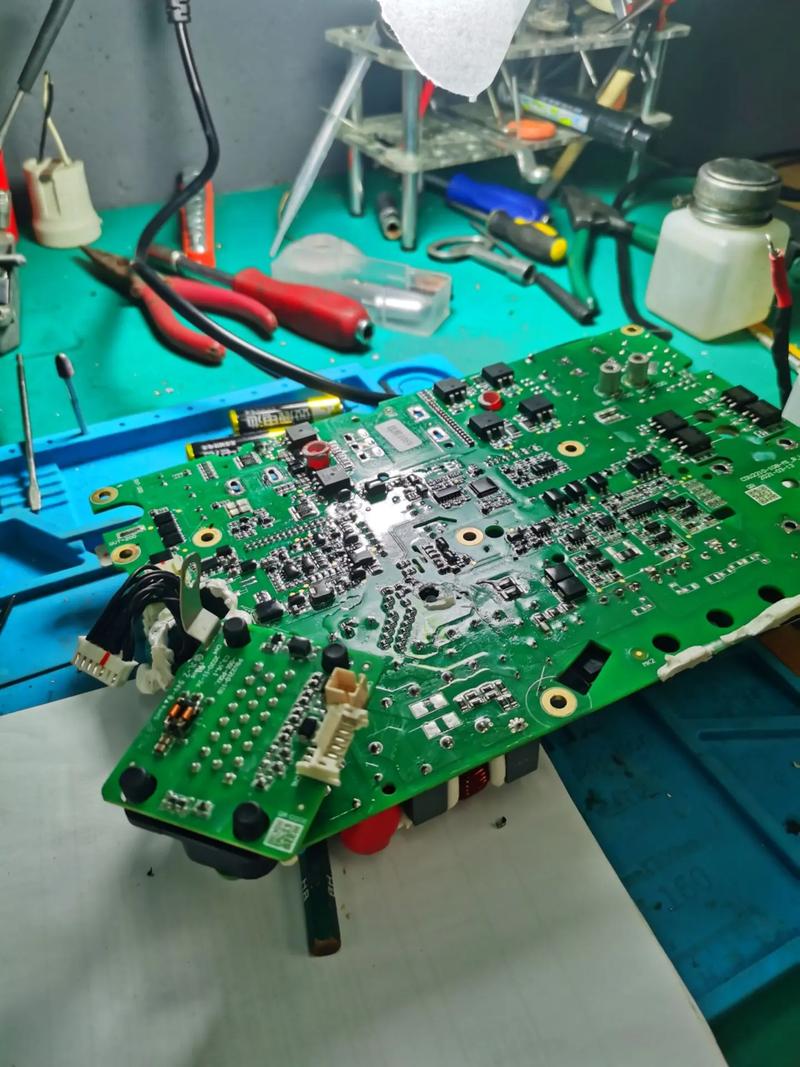

（图片来源网络，侵删）
- 检查保险丝: 首先查看电源板输出的保险丝是否熔断，如果熔断,说明后级电路存在严重短路。
- 测量关键电压:
- 测+5V STB: 测量主板连接器上是否有稳定的+5V待机电压，如果没有,检查电源板到主板的排线是否松动或损坏。
- 测+12V/+24V: 按下开机键后，测量主电压是否正常输出，如果电压没有或偏低,问题可能在电源板或主板的开机控制电路。
- 检查CPU工作条件:
- +3.3V、+1.8V、+1.2V: 测量主芯片供电是否正常，这是CPU工作的基础，如果电压异常，检查PU11等供电芯片及其外围元件（特别是贴片电感和滤波电容）。
- 复位信号: 测量主芯片的复位脚是否有正常的复位电平（通常是低电平复位，然后变为高电平）。
- 时钟信号: 测量主芯片的晶振（通常为24MHz）是否起振,用示波器看波形是否规整。
- 开机控制信号: 测量CPU送出的开机控制脚（POWON）在按下遥控器或面板按键时是否有高低电平变化,这个信号会控制电源板从待机状态到开机状态。
易损元件：
- 电源板到主板的供电接口、排线。
- 主板上的滤波电容（鼓包、失容）。
- PU11及外围电感、电容。
- 主芯片本身（虚焊或损坏）。
指示灯亮，能听见“嘀”一声（继电器吸合），但黑屏
这通常是CPU已经工作，并发出了开机指令,但图像或背光系统出了问题。
维修思路：
-
先听声音，判断是背光问题还是图像问题：

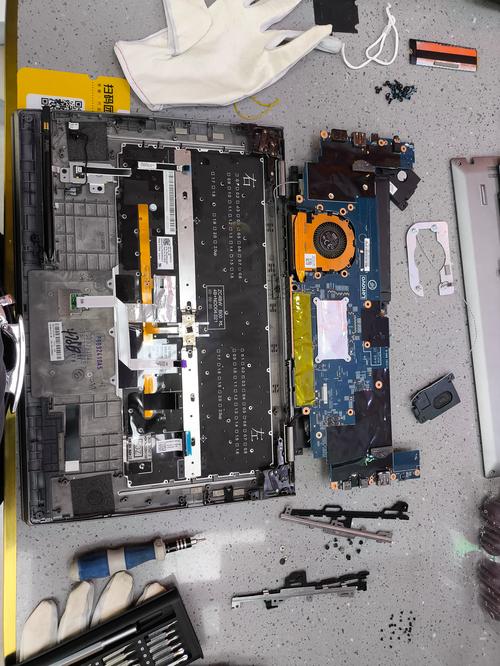

（图片来源网络，侵删）- 有高压启动声（“嘶嘶”声），但黑屏： 通常是背光电路故障，屏幕用手电筒贴近斜着看，如果能隐约看到图像，那100%是背光问题。
- 没有高压声，但指示灯和继电器正常： 通常是图像处理或屏供电故障。
-
排查背光电路:
- 测量背光供电: 测量伴音功放芯片TDA7498的供电脚（通常为+12V或+24V）是否有电压,这个电压也同时供给背光驱动电路。
- 测量背光使能/开关信号: 主芯片会输出一个背光开关信号（通常是PWM信号），送到背光驱动芯片,用示波器测量这个信号是否存在。
- 检查背光驱动芯片: OM8373机芯常用OZ9998或类似芯片作为背光驱动，检查其供电、使能、反馈等引脚电压是否正常。
- 检查升压电路: 背光需要上千伏的高压，由升压电路产生，检查升压电感、MOS管、升压电容等是否损坏。
-
排查图像电路:
- 测量屏供电: 测量主板到屏幕LVDS排线上的供电（通常是+3.3V或+5V）是否正常。
- 测量LVDS信号: 用示波器测量LVDS排线上的数据时钟对（TX/RX）是否有信号波形，没有波形或波形异常,说明主芯片或LVDS输出电路有问题。
- 检查主芯片: 如果供电、时钟、复位都正常，但无LVDS输出,很可能是主芯片损坏或虚焊。
易损元件：
- 背光驱动芯片（OZ9998等）。
- 背光MOS管、升压电容。
- TDA7498功放芯片（有时会连带损坏）。
- LVDS排线或接口。
图像正常，但无伴音或伴音异常
维修思路：
- 测量伴音功放供电: 检查TDA7498的供电脚（VCC）电压是否正常。
- 测量静音控制信号: 主芯片会输出一个静音控制信号到TDA7498的静音脚,检查该信号在正常播放时是否为非静音状态。
- 检查音频输入信号: 用示波器测量TDA7498的音频输入引脚，看是否有正常的音频信号波形进来，如果没有,问题在主芯片的音频处理部分。
- 代换法: 如果TDA7498的供电、输入信号、静音控制都正常，但输出端无声音或声音失真、有“嗡嗡”声，基本可以判断是TDA7498功放芯片损坏,这是该机芯最常见的一个故障点。
易损元件：
- TDA7498 功放芯片（开路、短路、发热严重）。
- 功放芯片周围的滤波电容。
第三部分：维修实操技巧与注意事项
-
安全第一：
- 拔掉电源线后，等待几分钟，让大电容放电,避免触电。
- 电视屏幕有高压，即使断电后，内部电容仍可能储存电荷,非专业人员请勿触碰屏幕驱动部分。
-
先软后硬，先外后内：
- 先软： 检查遥控器、电池、电视设置是否被误操作（如音量调到最小、被静音、信号源选错）。
- 后硬： 排查硬件故障。
- **先
