在进行任何维修操作之前,请务必仔细阅读以下内容：
（图片来源网络，侵删）
- 安全第一：电视机内部含有高压，即使在断电后，大容量电容（尤其是电源部分的）中仍可能储存有致命的电荷。如果您没有专业的电子维修知识和经验，强烈建议不要自行拆机，以免造成人身伤害或进一步损坏设备。
- 风险自负：本教程旨在为具备一定电子维修技能的人员提供指导，操作不当可能导致设备完全损坏、触电等严重后果,请在自己的能力范围内进行。
- 断电操作：所有操作都必须在拔掉电源线并等待至少5-10分钟后进行,确保内部电容已充分放电。
第一步：准备工作与故障诊断
在拆机之前，必须先对故障现象进行初步判断,这能帮你快速定位问题所在。
常见故障现象及初步判断
| 故障现象 | 可能涉及的电路模块 | 初步检查建议 |
|---|---|---|
| 完全无反应，指示灯不亮 | 电源板 | 检查电源线、插座是否正常。 |
| 指示灯亮，但屏幕不亮，无声音 | 主板、屏驱动板、屏线 | 听是否有开机提示音（如创维开机声），如果有声，通常是屏或屏驱动板问题，无声，则可能是主板或电源板问题。 |
| 屏幕亮，但无图像，有声音或无声音 | 主板、高频头/信号处理部分 | 检查所有输入源（HDMI、AV等）是否正常，尝试恢复出厂设置。 |
| 图像异常（如花屏、闪屏、竖线/横线） | 主板、屏驱动板、屏体本身 | 尝试切换不同信号源，如果所有信号源都一样，可能是屏或驱动板问题。 |
| 有图像，但无声音 | 主板音频部分、功放板、扬声器 | 检查静音设置，外接耳机或音响测试是否有声音。 |
第二步：工具准备
- 基础工具：螺丝刀套装（十字、一字，最好有防磁的）、镊子、尖嘴钳。
- 安全工具：绝缘手套、万用表（数字式，必备）。
- 放电工具：一个10kΩ/2W左右的电阻或一个大功率螺丝刀（绝缘柄）。
- 清洁工具：毛刷、吹气球（皮老虎）、酒精和无尘布。
- 备用配件：准备一些易损件，如保险丝、电源板上的常见电容。
第三步：拆机步骤（以创维43PABHV为例）
警告：断电！断电！断电！
-
背部螺丝拆卸：
- 将电视面朝下，铺上柔软的布或垫子,防止刮伤屏幕和后壳。
- 拧下电视背部的所有螺丝，注意观察螺丝的长度和位置，有些可能较长，有些较短，有些带有接地片，拆卸时要做好标记或分类存放,方便安装。
- 后盖和底座支架是分开固定的。
-
分离后盖：
（图片来源网络，侵删）- 拧下所有螺丝后，小心地用薄塑料撬片或卡片从缝隙处插入，轻轻撬开后盖，注意卡扣，动作要轻柔,避免断裂。
- 分离后盖时，注意连接主板上的所有排线，通常包括：
- 电源板到主板的排线：提供电源信号。
- 主板到屏驱动板的排线（LVDS线）：传输图像数据。
- 按键板排线：连接机身的物理按键。
- Wi-Fi/天线排线（如果有的话）。
- 在拔掉这些排线之前，最好用手机拍照记录下它们的连接位置和方向！ 拔排线时，要先打开其上的小卡扣，然后垂直向上拔出,切勿硬拉。
-
取出主板和电源板：
- 后盖取下后，你就能看到内部结构,通常主板和电源板是固定在金属屏蔽罩上的。
- 先拔掉主板与电源板之间的连接线。
- 拧下固定主板和电源板的螺丝,小心地将它们从机身上取下。
第四步：针对性维修与检测
根据第一步的故障判断,对相应模块进行检测。
情况A：电源板故障（完全无反应，指示灯不亮）
电源板是电视的“心脏”,故障率最高。
-
目视检查：
（图片来源网络，侵删）- 仔细观察电源板上的电容，看是否有鼓包、漏液、烧焦的痕迹,这是最常见的故障点。
- 检查保险丝（通常在电源输入端）是否烧断（发黑或中间熔断）。
- 检查有无明显的元件烧毁、脱焊或电路板烧黑的痕迹。
-
测量保险丝：
- 使用万用表的二极管档或电阻档测量保险丝。
- 如果蜂鸣器响或电阻值很小,说明保险丝是通的。
- 如果蜂鸣器不响且电阻值无穷大，说明保险丝已熔断。切勿直接更换保险丝后通电！ 保险丝熔断通常意味着后面电路存在短路,必须找到故障点。
-
关键点电压测量（需谨慎）：
- 前提：确认保险丝完好,且已将电源板从电视上独立出来。
- 操作：给电源板通电（AC 220V输入），使用万用表的直流电压档。
- 测量点：
- PFC输出电压：正常值应在 380V-400V DC 左右,这是判断PFC电路是否工作的关键。
- +12V、+5V、+24V 等输出电压：这些电压会通过排线输出给主板和其他模块，具体电压值需查阅该电源板的图纸或根据主板需求判断，主板通常需要+12V，背光驱动板需要+24V或+12V。
- 如果PFC电压正常，但某一路或多路输出电压为0或偏低，则可能是该路的整流二极管、滤波电容或稳压IC损坏。
- 如果PFC电压为0,问题可能在PFC驱动电路或输入整流滤波电路。
-
电容更换：
- 如果发现电容鼓包,这是最直接的维修点。
- 使用电烙铁和吸锡器,将损坏的电容拆下。
- 焊上同规格（耐压值、容量、尺寸、温度等级）的新电容，注意电容的正负极,焊反会导致爆炸。
情况B：主板故障（有电源指示，但无图像或无声音）
主板是电视的“大脑”。
-
目视检查：
- 检查主板有无明显烧毁、脱焊的元件,特别是芯片和周边的小元件。
- 检查所有排线连接是否牢固。
-
检测关键电压：
- 给电视通电，测量主板上的供电电压，如+5V、+3.3V、+1.8V等，这些电压通常由电源板提供，如果电压缺失或过低，可能是电源板问题或主板上的供电电路（如MOS管、稳压IC）损坏。
-
检测晶振和复位电路：
- 如果主芯片没有工作，可能会表现为“黑屏无声音”。
- 测量主芯片周围的晶振是否起振，可以用万用表的电压档测量晶振两端的电压，正常情况下会有微小的电压差（如1V-2V），更准确的方法是用示波器看波形,但万用表可以做一个初步判断。
- 检查复位电路是否正常工作。
-
软件问题：
- 如果怀疑是软件故障（如开机卡在LOGO界面），可以尝试强制恢复出厂设置，方法通常是：在不通电的情况下，按住机身的“菜单”键，再插上电源,直到进入工程菜单或恢复界面。

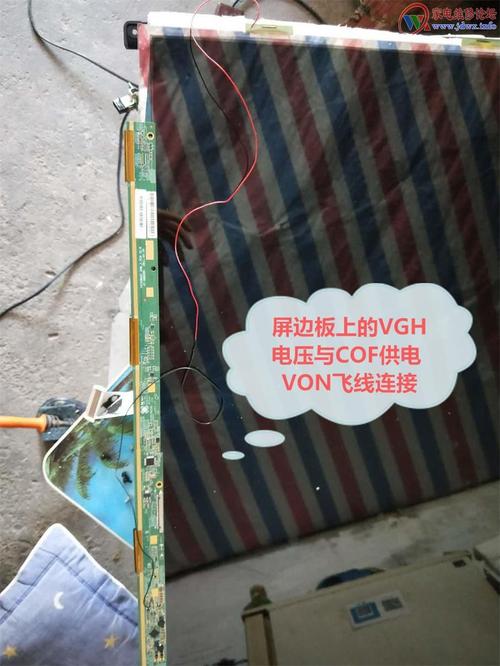

情况C：屏驱动板（T-CON板）或屏体故障（图像异常）
-
屏驱动板（T-CON板）：
- 通常是一块小电路板,通过排线连接在屏的边缘。
- 目视检查：检查板子上的电容是否鼓包,芯片是否烧毁。
- 排查：可以尝试更换一块同型号的T-CON板来测试，如果更换后图像正常，则原T-CON板损坏。
-
屏体本身：
- 特征：出现固定的竖线、横线、色块、大面积暗斑或亮斑，这些现象位置固定,不会随信号源改变而改变。
- 判断：如果排除了主板和T-CON板的问题，且故障现象符合上述特征，那么很可能是液晶屏物理损坏。
- 维修成本：液晶屏的维修成本极高，通常接近甚至超过一台新电视的价格，如果确认是屏体损坏,建议直接更换新电视。
第五步：安装与测试
- 反向操作：按照拆卸的相反步骤，将所有部件安装回去，确保所有螺丝拧紧,排线插牢且方向正确。
- 通电测试：在完全装好后，先不要立即装回后盖，接通电源，测试电视是否能正常开机、显示图像和声音。
- 确认无误：确认一切正常后,再装回后盖和底座。
总结与建议
- 电源板和主板是维修的重点，大部分故障都源于此，电容鼓包、保险丝熔断是电源板的常见“通病”。
- T-CON板故障相对容易判断和更换。
- 液晶屏的维修成本极高，一旦确认是屏体问题,维修价值不大。
- 安全永远是第一位的，如果您对电子电路不熟悉，寻求专业维修师傅的帮助是最佳选择，他们有专业的工具、经验和配件，能更高效、安全地解决问题。
