Onkyo 安桥音响维修综合指南
音响维修涉及高压电，存在触电风险，如果您没有相关的电子维修知识和经验，强烈建议将设备送至专业的维修中心，以下内容仅供具备专业技能的人员参考。
（图片来源网络，侵删）
第一部分：维修前的准备工作与安全须知
在打开任何音响设备外壳之前,请务必遵守以下安全准则：
- 断开电源： 将设备完全从电源插座上拔下。
- 放电： 即使断开电源，设备内部的电源滤波电容（通常是大圆柱形的）中仍可能储存着足以致命的高压电，必须使用带绝缘手柄的螺丝刀或专用放电工具，将其两个引脚短路进行放电。这是最关键的一步！
- 准备工具：
- 基础工具： 十字/一字螺丝刀、防静电手环、万用表（数字式为佳）。
- 焊接工具： 电烙铁（建议恒温）、焊锡丝、松香、吸锡器或吸锡线。
- 清洁工具： 酒精、棉签、小刷子、压缩空气罐。
- 记录与拍照： 在拆卸任何螺丝或连接线之前，用手机拍照记录其位置，这能极大方便后续的安装。
- 工作环境： 在一个干净、光线充足、无静电的平面上进行操作。
第二部分：维修手册的核心要素
一份完整的Onkyo维修手册通常包含以下几个部分：
-
安全信息：
- 重要安全说明： 包含电击、火灾等警告符号和文字说明。
- 维修注意事项： 强调了哪些部件（如电源板、高压区域）在未放电前禁止触碰。
-

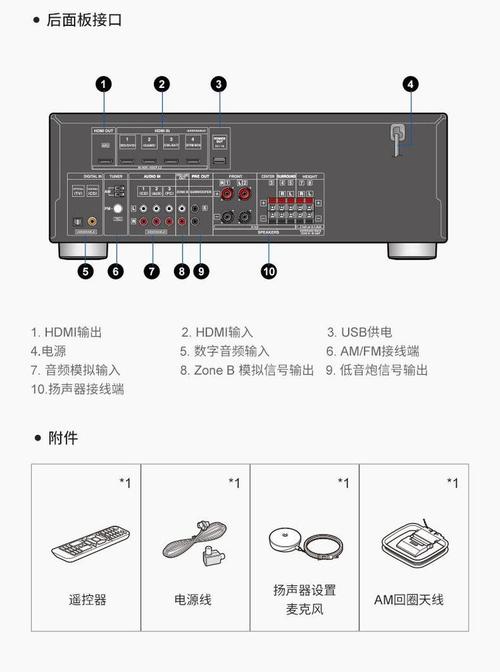

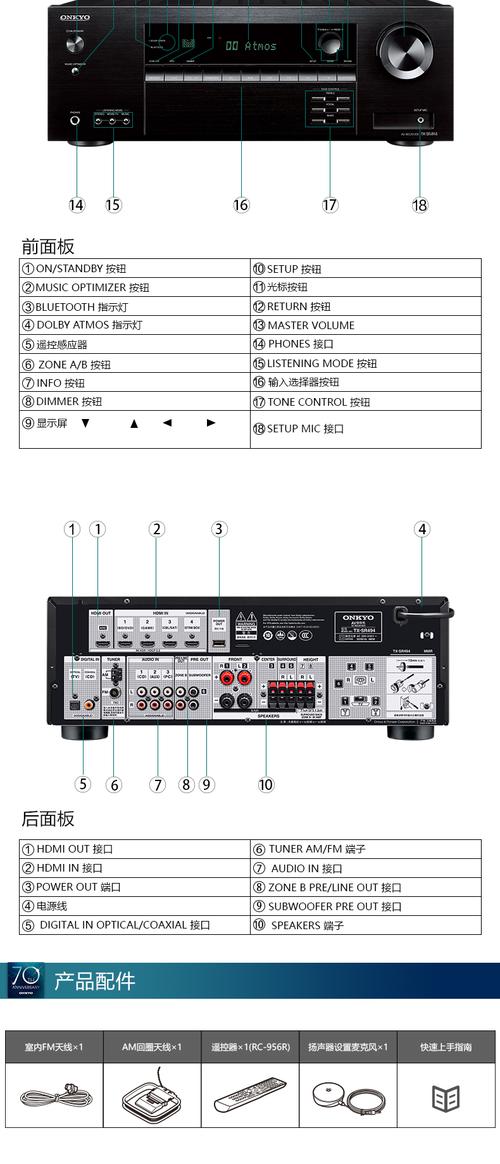

产品规格：
（图片来源网络，侵删）型号、额定功率、频率响应、输入/输出接口等基本信息。
-
exploded view (爆炸图/分解图)：
这是维修的“地图”，它展示了设备所有零件的组装方式和相对位置，通过爆炸图，你可以清楚地知道每个螺丝、线缆、垫片所属的位置。
-
电路图：
（图片来源网络，侵删）- 方框图： 展示了各个功能模块（如电源、前置放大、功率放大、数字处理、输入/输出切换）之间的信号流向。
- 原理图： 这是最核心的图纸，详细绘制了每个电子元件（电阻、电容、IC芯片等）的型号、数值以及它们之间的电气连接，故障排查时，需要对照原理图进行电压和电阻的测量。
-
PCB布局图：
展示了实际印刷电路板上元件的焊接位置,当你在原理图上找到一个元件后，可以通过布局图在PCB板上快速定位它。
-
调整与校准程序：
提供了服务模式下进入方法、电压/电流的测试点、偏压调整、按键校准等高级操作步骤。
-
故障排查指南：
这是手册的“诊断书”，通常会根据故障现象（如“不开机”、“无声”、“有杂音”等）列出一系列检查步骤和可能的故障原因，并指引到相关的电路部分和测试点。
第三部分：常见故障与排查思路（结合维修手册）
以下是一些典型故障的排查流程,你需要结合具体的维修手册和电路图进行操作。
故障现象一：完全无反应，指示灯不亮
- 检查电源线： 确认电源线完好，插座有电。
- 检查保险丝： 这是第一道防线，断电后，找到电源板上的保险丝（通常是一个玻璃管或陶瓷管），用万用表的电阻档或二极管档测量其是否导通，如果烧断，说明后级电路存在严重短路。
- 更换保险丝前必须找到短路原因！ 否则换上新保险丝会立刻再次烧断。

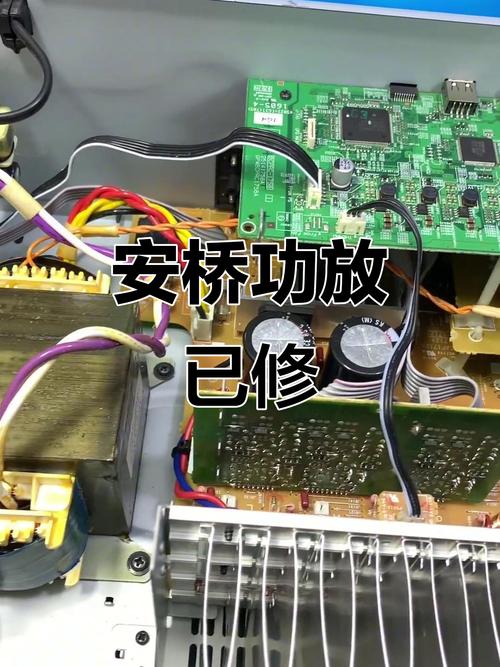

- 检查电源板：
- 整流桥： 检查四个二极管是否击穿短路。
- 主滤波电容： 检查是否鼓包、漏液，用万用表电容档测量容量是否下降。
- 开关管/IC： 检查是否击穿短路，这是最常见的故障点之一，通常由电容老化或电网电压不稳引起。
- 副电源电路： 检查为待机电路供电的小型开关电路是否工作正常，它负责点亮待机指示灯。
故障现象二：能开机，但所有声道无声
- 检查静音电路： 很多功放都有静音功能，检查静音控制三极管或IC是否异常，导致其一直处于静音状态，参考原理图上的静音控制信号。
- 检查保护电路： 功放通常有过流、过热保护，断电后，检查功放输出端对地是否短路（用电阻档测量），如果短路，会导致功放进入保护状态而无声。
- 检查功放IC/模块： 这是信号放大的核心，测量其供电电压是否正常，如果供电正常但无输出，很可能是功放IC本身损坏。
- 检查前置信号： 如果功放部分正常，问题可能出在前级，用信号源（如手机）从功放的“CD IN”等直通输入端输入信号，如果声音恢复，说明问题出在输入选择或前置放大电路。
故障现象三：只有一个声道无声
- 平衡检查： 播放音乐时，将平衡旋钮从左拨到右，确认是否只有一个声道无声。
- 交叉测试： 将有问题的声道与正常的声道对调，将左声道的音箱插到右声道的输出端，如果问题“转移”到了音箱上，说明是音箱问题；如果问题仍在功放的同一个输出端上，则肯定是功放内部问题。
- 检查声道切换电路： 如果设备有输入选择功能，问题可能出在切换继电器或相关的控制电路上。
- 检查功放通道： 针对无声的那个声道，检查其功放IC的供电、输入信号、以及周围元件（如耦合电容、偏置电阻等）是否损坏。
故障现象四：有杂音、交流声或啸叫
- 检查输入/输出接口： 检查RCA端子和音箱接线柱是否氧化、松动，重新插拔并清洁。
- 检查信号线： 更换一根屏蔽良好的信号线试试，排除线材干扰。
- 检查接地： “嗡嗡”的交流声通常是接地不良引起的，检查功放的接地螺丝是否牢固，接地线是否连接可靠。
- 检查滤波电容： 老旧的电源滤波电容或耦合电容性能下降，会导致电源纹波过大或信号失真，产生杂音。
- 检查电位器/音量旋钮： 音量旋钮内部碳膜磨损会产生“沙沙”声，可以用专用的清洁剂喷入旋钮内部反复旋转清洗。
第四部分：如何获取Onkyo维修手册和图纸
- 官方网站（可能已失效）： Onkyo USA的官方网站曾提供过一些旧型号的“服务手册”下载，但由于公司重组和业务调整，现在可能无法访问或信息不全。
- 专业维修论坛和社区：
- AVS Forum (英文)： 搜索 "Onkyo Service Manual" 或具体型号，有时热心会员会分享。
- 国内音响发烧论坛： 如“音响世界”、“21HIFI”等论坛，国内用户经常在这些地方分享和交流维修资料。
- 电子数据网站：
- Elektrotanya.com： 一个非常知名的电子图纸分享网站，收录了大量品牌和型号的维修手册和电路图。
- ManualsLib / ManualOwl： 这些网站主要偏向用户手册，但有时也包含维修手册。
- 二手电商平台： 在淘宝、eBay等平台上搜索 "Onkyo [你的型号] service manual" 或 "图纸"，有时会有人出售电子版或纸质版的资料。
- 联系专业维修服务商： 一些专业的音响维修公司通常有自己的资料库，你可以尝试联系他们咨询，虽然可能需要付费。
维修Onkyo音响，维修手册和电路图是灵魂，没有它们，维修就如同大海捞针，请务必先找到对应型号的资料，然后遵循安全规范，从简单的、外围的问题开始排查，逐步深入到核心电路，祝您维修顺利！
