故障现象分析

“白屏”通常指开机后，屏幕亮起，但没有任何图像，只有一片均匀的白色或浅灰色光，并且可能伴有正常的背光，电视的声音是正常的（有伴音、能操作菜单），这个现象是判断故障范围的关键。

（图片来源网络，侵删）

核心特征：

根据上述特征,我们可以将故障范围锁定在以下几个核心部件上，按照故障率从高到低排列：

逻辑板（T-CON Board） - 最常见原因
- 作用：逻辑板是液晶屏的“大脑”，负责接收来自主板的LVDS图像信号，进行时序控制、数据转换、伽马校正等，然后驱动屏幕上的像素点显示出图像。
- 故障表现：如果逻辑板损坏，就无法正确处理和驱动图像信号，导致屏幕只显示背光，呈现白屏或花屏，这是白屏故障的首要 suspect。
屏幕（液晶面板 / Panel）本身损坏
（图片来源网络，侵删）
- 作用：屏幕是最终显示图像的部件。
- 故障表现：屏幕内部的驱动电路或玻璃基板损坏，也会导致无法显示图像，出现白屏，这种情况通常无法修复，维修成本极高，等同于电视报废。
主板（Main Board）输出问题
- 作用：主板负责接收信号（电视、AV、HDMI等），进行解码，然后转换成LVDS信号输出给逻辑板。
- 故障表现：虽然声音正常，但主板负责输出图像信号的部分（LVDS输出电路）可能损坏，导致没有LVDS信号送给逻辑板，这种情况相对少见，但并非不可能。
排线（Flex Cable）接触不良或损坏
- 作用：连接主板和逻辑板、逻辑板和屏幕的柔性扁平线缆，传输信号和电压。
- 故障表现：排线老化、插头松动或断裂，会导致信号传输中断，从而出现白屏。

警告： 电视内部有高压部件，即使是关机状态，大容量电容中也可能存有残余电荷，非专业人员请勿轻易拆机，以免触电或造成二次损坏，如果动手能力不强，强烈建议寻求专业维修人员帮助。

重启电视：拔掉电源线，等待5-10分钟，让内部电容充分放电，然后重新插上开机，有时候是瞬间的软件或电压波动问题。
检查信号源：尝试切换不同的信号源（如从HDTV切换到AV视频输入），看是否所有信号源都白屏，如果只是某个特定信号源有问题，可能是该接口或通道问题，与白屏故障无关。
检查菜单：按遥控器上的“菜单”键，看能否调出电视的OSD菜单，如果能调出菜单，说明屏幕和逻辑板基本工作正常，问题很可能出在主板对特定信号的解码上，如果菜单也显示不出来（依然是白屏），则问题更偏向于逻辑板或屏幕。

如果外部检查无效,需要拆开电视后盖。

（图片来源网络，侵删）

这是最关键的一步。

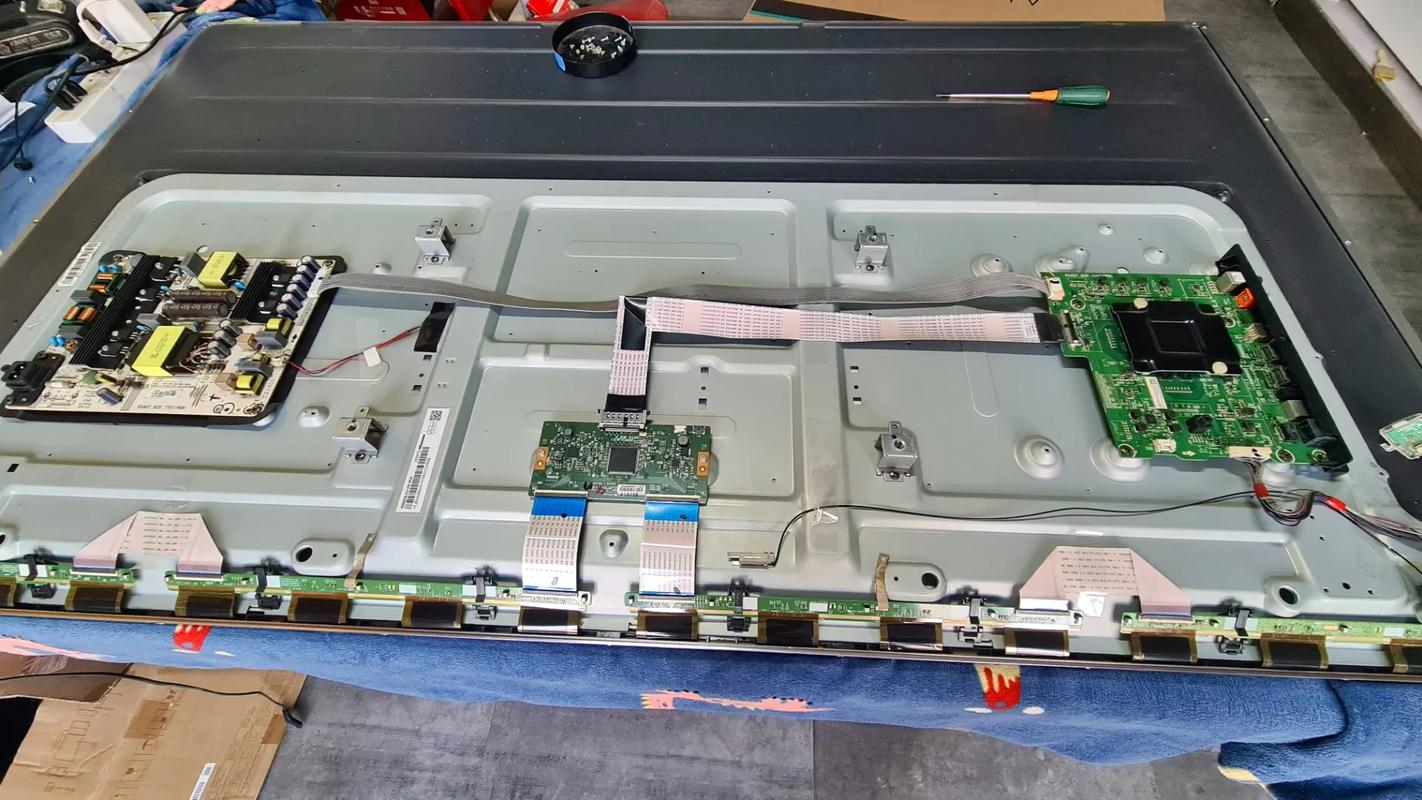

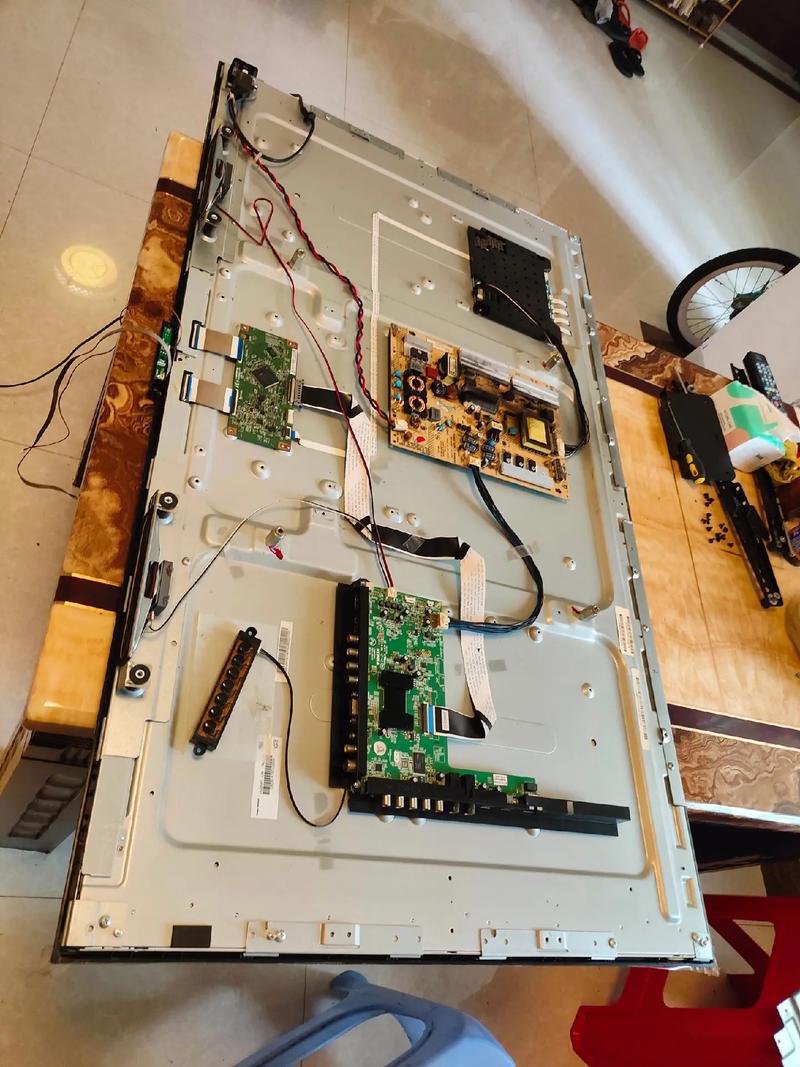

识别逻辑板：逻辑板通常位于屏幕的下方或侧面，是一个长条形的电路板，通过几根扁平的排线连接到屏幕的边缘，它上面会标注有“T-CON”、“LVDS”、“DDI”等字样。
观察逻辑板：
- 电容问题：检查逻辑板上是否有电容顶部鼓包、漏液或开裂，这是逻辑板最常见的故障点，海信电视早期型号使用的电容质量参差不齐，老化问题比较突出。
- 芯片问题：检查主控芯片是否有明显的烧焦痕迹。
测量电压：使用万用表测量逻辑板的供电电压，通常逻辑板需要多个电压，如+5V、+12V、+3.3V等（具体电压值请参考主板或逻辑板上的丝印标识），如果供电异常，需要顺着电路检查供电来源。
LVDS信号测量（高级操作）：如果有示波器，可以测量主板连接到逻辑板的LVDS信号线，开机时，应该能看到有规律的波形跳动，如果测不到信号或波形异常，则问题在主板，如果信号正常但屏幕仍白屏，则99%是逻辑板或屏幕问题。

检查主板LVDS输出：如果测量逻辑板供电正常，但逻辑板仍不工作，需要检查主板。
- 目视检查：检查主板输出LVDS信号的插座是否有针脚歪斜、氧化或虚焊。
- 测量输出电压：测量主板LVDS输出插座旁边的供电是否正常。
检查排线：轻轻拔下并重新插拔连接主板和逻辑板的排线，确保插接牢固，如果排线看起来有折痕或破损，可以考虑更换一条新的排线（成本较低）。

根据排查结果,可以采取以下方案：

故障点	维修方案	成本估算	可行性
逻辑板电容鼓包	更换电容，这是最经济的维修方法，需要将逻辑板上的问题电容（通常是几个）用同规格的新电容焊下换上。	低 (20-80元)	高，需要一定的电子焊接基础。
逻辑板整体损坏	更换整个逻辑板，直接购买一块同型号的逻辑板进行替换。	中等 (200-500元)	高，操作相对简单，对准插上即可。
主板LVDS输出部分损坏	更换主板或维修主板，维修主板需要找到损坏的芯片或电路，难度大，直接换主板最直接。	高 (400-800元或更高)	中等，主板型号需匹配，价格较贵。
排线损坏	更换排线，购买同型号的排线进行更换。	低 (10-50元)	高，操作简单，但型号需匹配。
屏幕损坏	基本无法维修，只能更换整个屏幕，其价格通常远超一台新电视的价值。	极高 (等于电视报废)	极低，建议直接更换新电视。

对于海信 TLM3201 的白屏故障：

首要怀疑对象是逻辑板，特别是逻辑板上的电容老化问题，这是性价比最高的排查和维修起点。
维修顺序建议：先从最简单、成本最低的开始 -> 检查排线接触 -> 检查并更换逻辑板电容 -> 考虑更换整个逻辑板 -> 最后才考虑主板或屏幕。
寻求专业帮助：如果您不熟悉电子电路和焊接，建议将电视送到可靠的维修店，告诉维修师傅您已经判断出是“有声音、无图像的白屏故障”，这可以帮助他们快速定位问题，避免被乱收费。
考虑成本：这款电视是老型号，维修价值有限，如果维修费用超过400-500元，可能需要考虑更换一台新的电视更为划算。

希望这份详细的指南能对您有所帮助！祝您维修顺利！
