安全第一：维修前的准备工作
开关电源内部存在高压,即使在断电后，大容量的滤波电容（如C1、C2）中仍可能储存着足以致命的电荷，维修前必须做好以下准备：
（图片来源网络，侵删）
- 隔离电源：将待修电源与市电完全断开。
- 放电操作：
- 找到一个功率合适的电阻（如1kΩ/5W）。
- 用其两端分别接触电源输入端的大容量滤波电容（通常是两个并联的400V以上电解电容）的正负极脚，进行放电。务必确认电容两端电压已降到安全电压（如低于36V）以下。
- 使用隔离变压器：强烈建议使用隔离变压器，它可以将市电与维修台面隔离，防止因设备漏电或意外触碰火线而触电。
- 使用绝缘工具：使用带绝缘手柄的螺丝刀、镊子等。
- 单手操作：在测量高压点时，尽量用单手操作，另一手不碰触任何金属部分，以减少电流通过心脏的风险。
LD7536 芯片简介与核心电路
要修好电源,首先要了解它的核心部件。
LD7536 芯片引脚功能
LD7536 是一个 8 脚的 SOP-8 封装芯片。
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 FB | 反馈 | 电压反馈输入端，通过光耦或电阻分压反馈输出电压，用于稳压。 |
| 2 ISENSE | 电流检测 | 电流检测输入端，通过一个电阻检测开关管（MOSFET）的电流，用于过流保护和恒流控制。 |
| 3 COMP | 补偿 | 误差放大器输出端，外接RC网络进行环路补偿，稳定电源工作。 |
| 4 CS | 软启动 | 软启动控制端，外接电容，上电时缓慢提升占空比，减少冲击。 |
| 5 GND | 地 | 芯片地，也是整个控制电路的参考地。 |
| 6 OUT | 驱动输出 | 驱动脉冲输出端，直接驱动开关管（MOSFET）的栅极。 |
| 7 VCC | 电源 | 芯片工作电源供电端，通常通过一个辅助绕组或高压降压电阻供电。 |
| 8 HV | 高压启动 | 高压启动电流输入端，芯片内部高压恒流源从此脚为VCC电容充电，芯片启动。 |

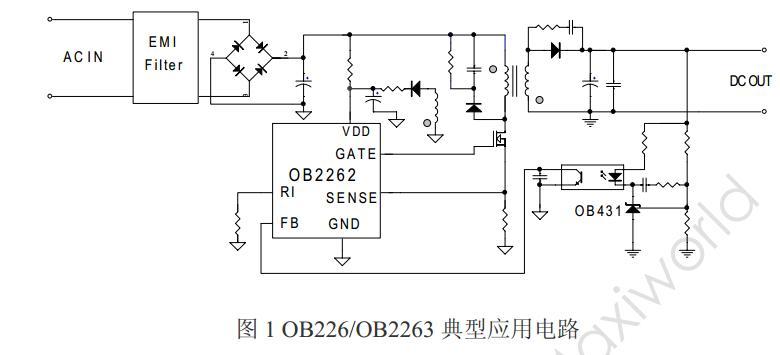

核心工作流程
- 启动阶段：市电通过整流桥和滤波电容变成高压直流，高压通过一个启动电阻（通常阻值很大，如100kΩ~1MΩ）加到 LD7536 的 HV (8脚)，内部高压恒流源开始工作，为 VCC (7脚) 外部的电容充电，当VCC电压达到芯片的启动阈值（约16V）后，芯片开始工作。
- 振荡与驱动：芯片开始从 OUT (6脚) 输出PWM脉冲，驱动开关管（MOSFET）导通，能量通过开关变压器传递到次级。
- 供电切换：开关变压器的辅助绕组会感应出一个电压，通过整流和滤波后，为VCC脚提供持续的工作电压，当这个电压高于VCC电容上的电压时，会取代启动电阻，成为芯片的主要供电来源，这个过程称为“自馈电”。
- 稳压与保护：
- 稳压：次级输出电压经过光耦反馈到 FB (1脚)，如果输出电压升高，光耦导通增强，FB脚电压降低，芯片内部会减小OUT脚的占空比，使输出电压回落，反之亦然。
- 过流保护：当开关管电流过大时，在 ISENSE (2脚) 上的检测电阻上的电压会超过阈值，芯片关断输出，实现保护。
- 欠压锁定：如果VCC电压因某种原因过低（如负载过重），芯片会停止工作，等待VCC电压恢复。
系统性维修流程（从易到难）
维修开关电源,遵循“先外后内，先静后动，先电源后负载”的原则。
第一步：外观检查与静态测量
-

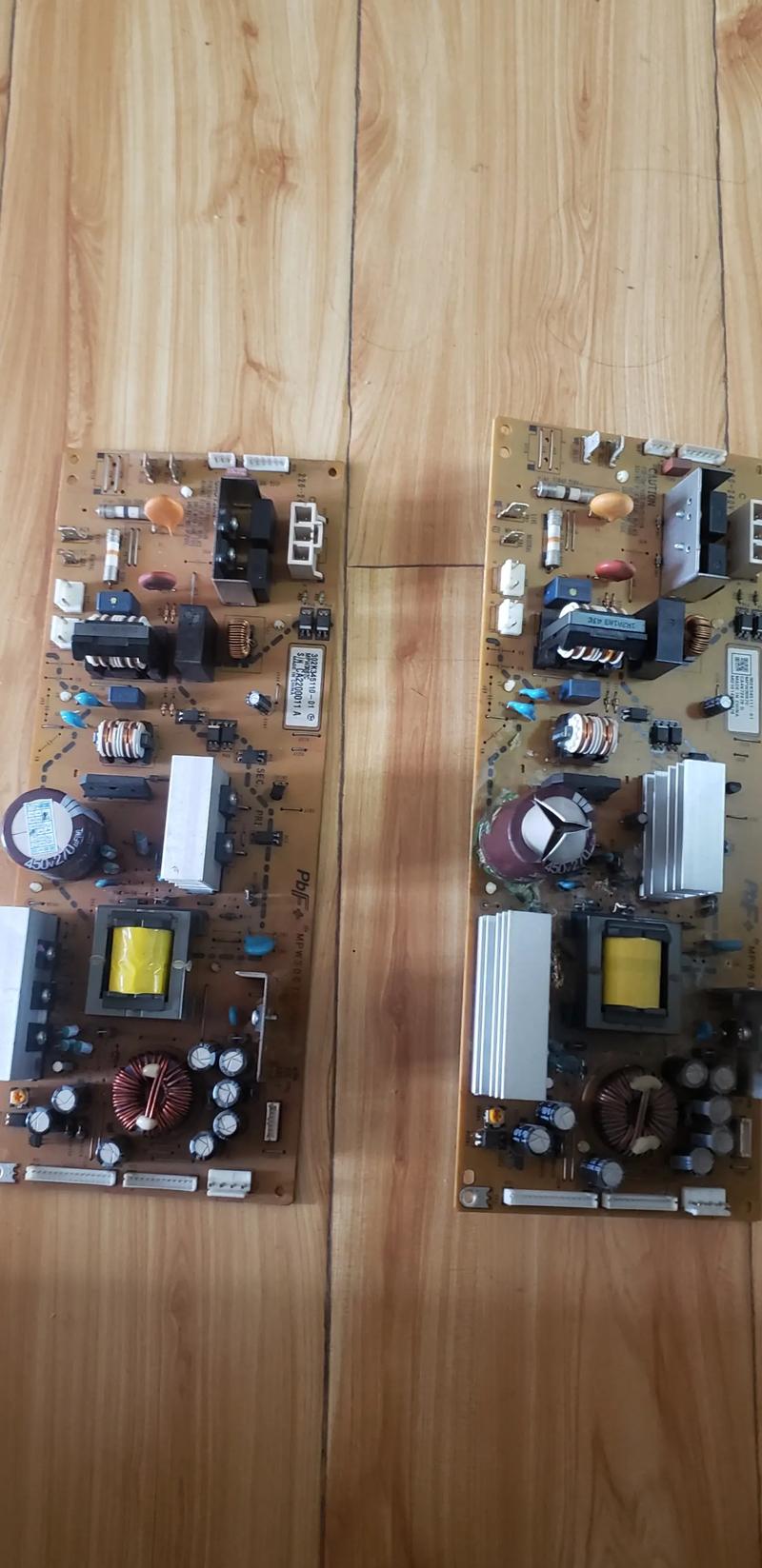

目视检查：

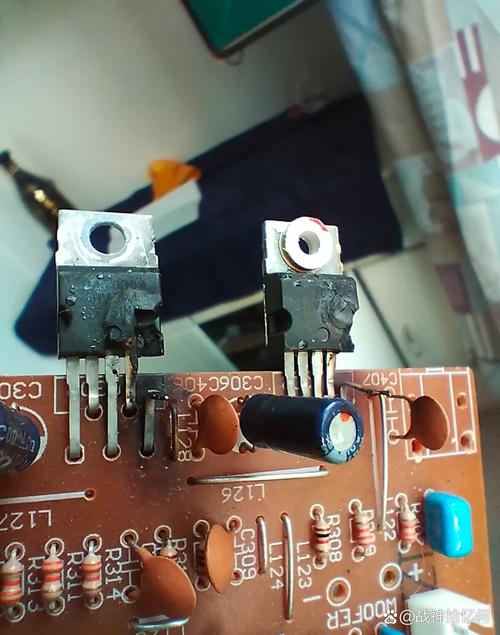

（图片来源网络，侵删）- 保险丝：检查输入保险丝是否熔断，如果熔断，说明后级电路存在严重短路。
- 电容：检查是否有鼓包、漏液、炸裂的电解电容，这是最常见的故障点之一。
- 电阻：检查是否有烧黑、开裂的电阻，特别是启动电阻、限流电阻和功率电阻。
- 芯片：检查LD7536、MOSFET、整流桥等是否有明显烧毁的痕迹。
- PCB：观察PCB板是否有发黑、烧断的铜箔。
-
静态电阻测量（断电后）：
- 输入端电阻：用万用表二极管档或电阻档测量输入端（保险丝后）的对地电阻，正常情况下应有数kΩ的阻值，如果接近0Ω，说明后级整流桥、滤波电容、开关管等有严重短路。
- VCC对地电阻：测量VCC滤波电容正极对地的电阻，如果阻值很小，可能是LD7536芯片或其外围元件损坏。
第二步：上电动态测试（关键步骤）
警告：此步骤务必在做好所有安全措施后进行！建议使用一个 60W/220V的白炽灯泡 作为假负载串联在电源输出端，以防短路炸件。
-
测量VCC电压：
- 上电后,首先测量 LD7536的VCC (7脚) 电压。
- 电压正常（约12-20V）：说明启动电路和自馈电电路基本正常。
- 电压很低或为0：
- 检查启动电阻是否开路。
- 检查VCC滤波电容是否失效或短路。
- 检查辅助绕组的整流二极管和滤波电路是否开路。
- 检查LD7536芯片本身是否损坏。
- 电压过高：检查VCC稳压二极管（如果有的话）是否开路。
-
测量OUT (6脚) 驱动波形：
（图片来源网络，侵删）- 如果VCC电压正常,用示波器测量 LD7536的OUT (6脚) 是否有PWM脉冲波形。
- 有波形：说明LD7536基本在工作，问题可能在次级或反馈环路。
- 无波形：
- 检查 FB (1脚)、ISENSE (2脚)、COMP (3脚)、CS (4脚) 电压是否异常，特别是FB脚，如果电压过高（接近VCC），光耦未工作，会导致无输出。
- 检查 GND (5脚) 是否虚焊。
- 检查OUT脚到MOSFET栅极的电阻是否开路。
- 检查MOSFET是否击穿短路（导致芯片保护）。
- 最终怀疑是LD7536芯片损坏。
-
测量关键点电压：
- FB (1脚)：正常工作时，此脚电压通常在2.5V左右（参考芯片内部基准电压），如果电压远高于或低于此值，说明反馈环路有问题。
- ISENSE (2脚)：正常时电压接近0V，如果电压过高，说明电流检测电阻开路或MOSFET电流过大。
- 光耦：测量光耦的初级（发光侧）是否有电压（约1V左右），次级（受光侧）在正常工作时应有微弱的导通压降。
常见故障与维修方案
故障现象一：完全无输出，保险丝熔断
- 原因分析：后级电路存在严重短路。
- 维修方案：
- 断开电源,对主滤波电容放电。
- 用万用表二极管档测量：
- 整流桥四个二极管是否击穿。
- 主滤波电容是否击穿。
- 开关管（MOSFET）的D-S极是否击穿（这是最常见的原因）。
- 如果以上元件损坏,更换后，务必检查导致它们损坏的根源，
- MOSFET击穿：检查栅极的驱动电阻是否阻值变大；检查LD7536的OUT脚输出波形是否正常；检查尖峰吸收电路（RCD电路）的元件是否失效。
- 整流桥击穿：检查输出端是否存在短路故障。
故障现象二：完全无输出，保险丝完好
- 原因分析：启动电路或自馈电电路故障。
- 维修方案：
- 测量VCC电压，这是判断故障范围的关键。
- VCC电压为0：
- 检查启动电阻是否开路（最常见）。
- 检查VCC滤波电容是否失效或短路。
- 检查辅助绕组相关的整流二极管、滤波电容是否开路。
- VCC电压低且不稳定：
- 检查VCC滤波电容容量是否下降。
- 检查负载是否过重（可以断开次级所有负载，只接假负载测试）。
- 检查LD7536芯片是否性能不良。
- VCC电压正常，但OUT无输出：
- 重点检查 FB反馈回路，可能是光耦损坏，或次级采样电阻、稳压管（如TL431）损坏，导致反馈信号异常，芯片处于保护状态。
- 检查 ISENSE电流检测回路，电流检测电阻是否开路。
- 检查 COMP补偿端 的电容是否漏电或短路。
- 更换LD7536芯片试试。
故障现象三：输出电压低
- 原因分析：
- 负载过重。
- 滤波电容容量下降,导致纹波大。
- 反馈环路有问题,导致输出电压被拉低。
- 自馈电电压不足,导致芯片工作在欠压边缘。
- 维修方案：
- 断开次级所有负载，接上假负载，测量电压是否恢复正常，如果恢复正常，说明是负载问题。
- 检查输入和输出的主滤波电容，测量其容量是否正常。
- 检查反馈环路：
- 测量光耦是否正常。
- 测量次级稳压电路（如TL431）的各脚电压是否正常。
- 检查反馈到FB脚的电压是否正常。
- 检查VCC电压是否偏低。
- 检查MOSFET 的导通内阻是否变大（不常见，但可能）。
故障现象四：输出电压高且不可调
- 原因分析：反馈环路开路，导致芯片失去稳压能力，输出电压飙升到最高。
- 维修方案：
- 重点检查光耦：其发光侧或受光侧是否开路。
- 检查次级稳压电路：特别是采样电阻和TL431，是否开路或损坏。
- 检查FB到光耦之间的连线或PCB铜箔是否断裂。
- 检查LD7536的FB脚内部电路是否损坏。
维修实例与技巧
实例：一个手机充电器，指示灯不亮，无输出。
- 外观检查：保险丝完好，电容无鼓包。
- 静态测量：输入端对地电阻正常，约5kΩ，初步判断后级无严重短路。
- 上电测试（带假负载）：
- 测量VCC电压,发现为0V。
- 怀疑启动电路故障。
- 启动电路排查：
- 找到从高压端（滤波电容正极）连接到LD7536的HV脚的那个大电阻（通常在标号R1或RST的位置）。
- 用万用表测量其阻值,发现为无穷大，已开路。
- 更换与验证：
- 查找该电阻的阻值（例如1MΩ/0.5W），更换一个同规格的新电阻。
- 再次上电测试,VCC电压恢复正常（约18V）。
- 用示波器测量OUT脚,有PWM波形输出。
- 测量输出端,电压恢复正常（如5V/2A）。
- 拆除假负载,接上手机，充电正常，故障排除。
技巧总结：
- 先看，后量，再测：外观检查往往能发现明显问题。
- VCC是命脉：绝大多数不工作的故障，根源都在VCC供电上。
- 反馈是灵魂：电压不稳、不准的故障，十有八九出在反馈环路。
- 善用假负载：保护电源和维修人员安全，并能有效区分是电源问题还是负载问题。
- 波形比电压更重要：对于开关电源，用示波器看关键点的波形（如OUT、VCC、FB）能提供比万用表电压更丰富的信息。
希望这份详细的指南能帮助您成功维修LD7536电源芯片,祝您维修顺利！
