sBc84620 并不是一个常见的消费级主板型号（如华硕、微星等），它更像是一块工业主板、嵌入式主板或单板计算机（SBC）的型号。 这种型号通常用在工控机、自动化设备、POS机、网络设备等特定领域。

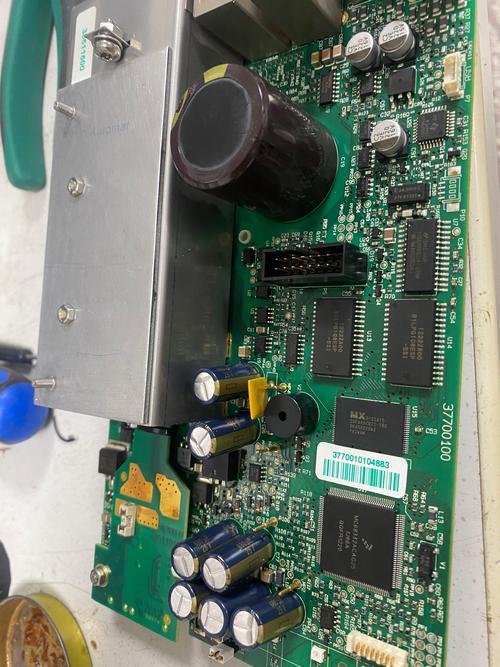

（图片来源网络，侵删）
维修思路和方法与普通台式机主板既有相似之处,也有其特殊性。
第一步：识别主板和基本信息
在开始维修前,必须先了解这块板子。
-
确认制造商和型号全称：
- "sBc" 可能是 "Single Board Computer" 的缩写,也可能是某个制造商的系列前缀。
- 强烈建议：在主板上寻找丝印，寻找制造商的 Logo 或品牌名，常见的工业主板品牌有 Advantech（研华）、Kontron、Portwell、IEI、AAEON 等。
- 搜索 "sBc84620" + "制造商名"，"Advantech sBc84620",找到官方文档是成功维修的第一步。
-
查找官方文档：
（图片来源网络，侵删）- 访问制造商的官方网站,在支持或下载页面输入型号。
- 关键文档包括：
- 用户手册：了解板载接口、跳线、开关功能。
- 原理图：这是维修的“圣经”！有了原理图，你才能知道各芯片的供电、时钟、复位信号走向,以及各个测试点的电压。
- 物料清单：列出板上所有元器件的型号,方便你查找替换件。
第二步：通用主板维修流程（诊断与排查）
无论是什么类型的主板，基本的维修流程是通用的，请遵循以下步骤，从最简单、最可能的原因开始排查。
目视检查和清洁
- 安全第一：断开所有电源,佩戴防静电手环。
- 彻底清洁：使用压缩空气罐吹去主板上的灰尘，灰尘是导致短路、接触不良和散热不良的常见元凶。
- 仔细目视检查：
- 电容：检查是否有鼓包、漏液（通常是顶部或底部有黑色或褐色物质）,这是主板最常见的故障点之一。
- 烧毁痕迹：检查芯片、电阻、电感等元器件是否有发黑、烧焦、开裂的迹象,闻一下是否有焦糊味。
- 虚焊/脱焊：观察芯片（尤其是BGA封装的CPU、南桥、北桥）的引脚是否有光泽不均或疑似脱焊的情况,大功率元件周围的焊点也可能出现裂纹。
- 物理损伤：检查是否有PCB板弯折、断裂，或接口针脚被插歪、损坏。
上电测试（最小系统法）
如果目视检查未发现明显问题，就需要上电测试，为了安全，建议使用可调直流稳压电源。
-
准备工具：
- 可调直流稳压电源（关键！）
- 万用表
- 示波器（强烈推荐,专业维修必备）
-
设置电源：
（图片来源网络，侵删）- 将电源电压调至主板所需的主供电电压（通常是
+12V或+5V，具体看主板接口和设计）。 - 将电流档调到合适的量程（
2A或5A）。 - 将电源的电流限制调到较低值（
5A）,作为保护。
- 将电源电压调至主板所需的主供电电压（通常是
-
连接最小系统：
- 只给主板接上
+12V或+5V主供电。 - 不要连接CPU、内存、硬盘、显卡等任何外设！
- 短接主板的开机跳线，通常标记为
PW_SW、PWRBTN等，你需要查阅主板手册找到它的具体位置（通常是Pin 5和Pin 6短接）。
- 只给主板接上
-
上电观察：
- 缓慢打开电源开关。
- 观察电源的反应：
- 正常：电源风扇会转一下，然后停止，主板上的指示灯（如果有）可能会闪烁一下，这是主板在上电自检的初始阶段，因为缺少CPU和内存,它会很快停止。
- 故障现象1：一通电，电流表电流瞬间冲到最大值（限流），电压被拉低，这表明主板严重短路，立即断电！重点检查主供电电路的电容、MOS管、电感等元件是否被击穿。
- 故障现象2：通电后，电流表有稳定的微小电流（
1A左右），但主板无任何反应（风扇不转，灯不亮），这表明主板的待机电路或供电芯片可能有问题。 - 故障现象3：通电后，电流表电流很大但不冲顶，且主板无法启动,这可能是某个芯片或电路局部短路或工作不正常。
分区域诊断
如果最小系统测试发现异常,就需要根据故障现象和原理图进行分区域诊断。
-
供电电路检修（最核心）
- 待机电压：测量
+5VSB(5V Standby) 电压是否存在，这个电压是保证主板能被开机的基础。5VSB正常，但按开机键没反应,问题可能在开机电路或南桥。 - 主供电测量：使用万用表或示波器测量各个供电电路的输出点（如
+3.3V,+5V,+12V,+1.05V,+1.8V,+VCCSA,+VCCGT等，具体电压值查手册），电压是否准确、稳定是判断供电芯片是否工作的关键。 - 供电芯片检查：
- 测量供电芯片的 使能信号：查原理图，找到 EN/VCC 引脚，测量是否有高/低电平。
- 测量参考电压：很多供电芯片有
REF或ADJ引脚，其电压是固定的，如果不对,芯片可能损坏。 - 检查周边元件：检查供电芯片周围的电阻、电容、电感、MOS管是否损坏，特别是MOS管,是击穿高发区。
- 待机电压：测量
-
时钟电路检修
- CPU、内存、芯片组等所有主要芯片都需要精准的时钟信号才能工作。
- 使用示波器测量晶振旁边的时钟芯片输出的各个时钟频率（如
33MHz,100MHz等），波形应该是规整的方波,振幅要足够。 - 如果某个时钟点没有波形，先检查晶振本身是否起振（测晶振两脚的对地电压，应有一个是VCC，另一个是略低于VCC的电压）,再检查时钟芯片的供电和使能信号。
-
复位电路检修
- 复位信号是让芯片“清零准备”的信号。
- 测量CPU、南桥、北桥等主要芯片的复位引脚，在开机瞬间，应该能看到一个从低电平到高电平的跳变，如果一直为低或一直为高,说明复位电路有问题。
-
CPU相关电路检修
- 如果以上供电、时钟、复位都正常，但主板依然无法点亮（装上CPU后）,问题可能出在CPU本身或其核心供电电路。
- 核心电压：CPU的
Vcore电压是动态的，需要通过专业工具测量或通过诊断卡观察，如果电压不稳或没有,CPU肯定无法工作。 - CPU插座检查：检查CPU插座是否有针脚歪斜、脱焊或氧化。
第三步：针对 sBc84620 的特殊考虑
- 接口和定制化：这块板子可能有很多特殊接口（如GPIO、CAN bus、RS232/485串口等），维修时要根据设备的具体功能来判断，如果一台设备无法通信，问题可能不在主板的核心供电,而在某个串口芯片或相关的电平转换电路上。
- 固件和BIOS：工业主板的BIOS可能很特殊，有时会因固件损坏导致无法启动，如果怀疑是BIOS问题，可以尝试查找是否有官方的BIOS刷新工具和备用BIOS芯片进行替换或重刷,但这通常需要编程器。
- 散热：工业主板通常在恶劣环境下运行，散热问题更突出，检查CPU和芯片组的散热片是否松动、导热硅脂是否干涸,必要时进行更换。
总结与建议
| 故障现象 | 可能原因 | 检查重点 |
|---|---|---|
| 完全不通电 | 电源问题、主板严重短路、待机电路损坏 | 电源、+5VSB电压、主供电MOS管/电容 |
| 通电后风扇转一下就停 | CPU未工作、内存未工作、核心供电问题、时钟/复位问题 | CPU/内存安装、CPU核心电压、时钟波形、复位信号 |
| 通电后无任何反应 | 待机电压 +5VSB 无、开机电路故障、南桥损坏 |
+5VSB电压、开机跳线、南桥供电/复位/时钟 |
| 反复重启/死机 | 供电不稳、CPU过热、内存兼容性问题、BIOS问题、软件问题 | CPU/内存供电、CPU散热、内存条、BIOS设置/芯片 |
| 特定功能失效 | 对应芯片损坏、接口排线松动、相关电路故障 | 串口不工作 -> 检查串口芯片、电容、晶振；USB不工作 -> 检查USB供电、南桥、保险电阻 |
给维修者的最终建议：
- 找到原理图：没有原理图的维修如同盲人摸象,成功率极低。
- 善用工具：万用表是基础，示波器是提升维修效率和准确性的关键。
- 从简到繁：严格遵守最小系统法,不要跳步。
- 注意安全：尤其是使用可调电源时,做好短路保护。
- 考虑成本：对于工业主板，有时一块新板子的价格可能比维修费还低，尤其是当需要更换昂贵的BGA芯片（如CPU、南桥）时,评估维修价值很重要。
如果你无法找到原理图或没有相关维修经验，对于这块价值可能不菲的工业主板，最稳妥的做法是联系原厂的技术支持或寻求专业的工业主板维修服务，他们有原厂资料和经验,能更好地解决问题。
