电源板概述与工作原理
TPW4233D是一款PFC（功率因数校正）+ LLC谐振双管半桥拓扑结构的电源板，其特点是效率高、输出稳定、待机功耗低。

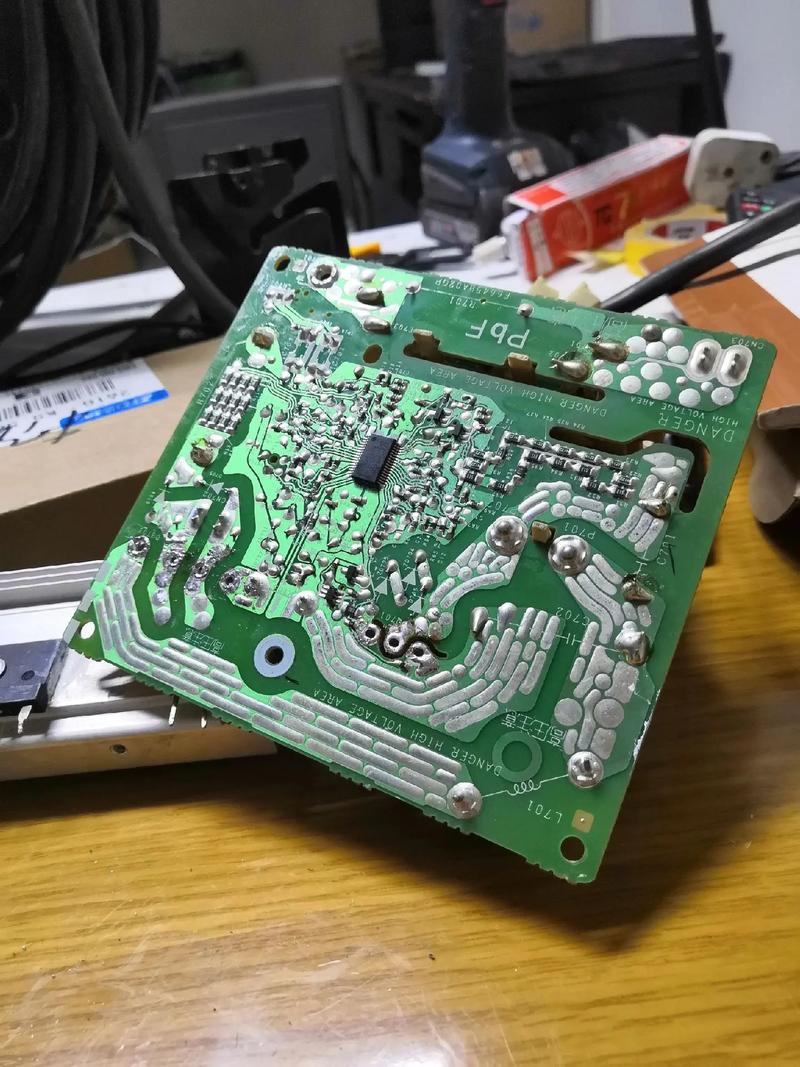

（图片来源网络，侵删）
它主要由以下几个部分组成：
-
输入与整流滤波电路：
- 保险丝：第一道保护,电流过大时熔断。
- NTC热敏电阻：开机瞬间抑制冲击电流。
- 桥式整流：将220V交流电转换为约300V的脉动直流电。
- PFC储能电感和PFC开关管/二极管/电容：组成有源PFC电路，将300V脉动直流电升压并稳定在约390V的直流电压,同时提高功率因数。
-
PFC（功率因数校正）电路：
- 核心：PFC控制芯片（如L6562或其兼容型号）、PFC开关管（通常是MOSFET，如K2645或K2755）、升压二极管、大容量PFC电容（通常是450V/100uF左右）。
- 作用：将整流后的“馒头波”电压校正为平滑的直流，电压稳定在380-400V，为主电源提供更稳定、更高的输入电压,同时减少对电网的谐波干扰。
-
LLC谐振半桥主电源电路：

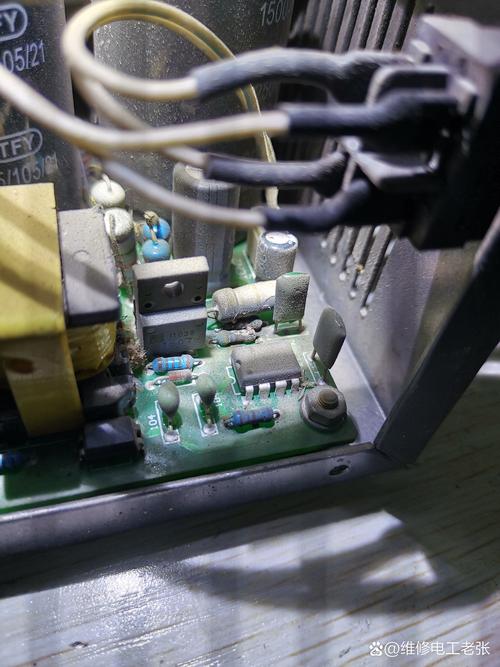

（图片来源网络，侵删）- 核心：LLC谐振控制芯片（通常是NCP1399或其兼容型号）、两个LLC开关管（通常是MOSFET对管，如K2645/K2755）、谐振电容、谐振电感、变压器。
- 作用：将390V的PFC电压进行高频变换，通过变压器次级输出多组电压，主要为电视主板和背光板供电，主要输出有：
- +24V：为主板逻辑供电和背光驱动板（Inverter或LED Driver）供电。
- +12V：部分型号会输出12V,为小信号电路供电。
- +5V Standby (5VSB)：待机电压，只要通电就存在,用于遥控器开机和待机电路。
-
待机控制电路：
- 核心：一个光耦（PC817）和一个精密稳压芯片（如TL431）。
- 作用：检测+5VSB或+24V电压，通过光耦反馈给PFC和主电源的PWM芯片，控制电源的启动和关闭，在待机状态下，主电源和PFC电路停止工作,只有待机5VSB输出。
-
保护电路：
包括过压保护、过流保护、过温保护、短路保护等，当检测到异常时，PWM芯片会停止输出，封锁开关管,防止故障扩大。
常见故障与维修思路
维修开关电源，安全第一！务必在隔离变压器（俗称“隔离火表”）下操作，或使用“热地”隔离探头,防止触电。
故障现象一：完全无反应，指示灯不亮
故障范围：通常在待机5VSB形成之前的电路。
维修思路（由前向后排查）：
-
目测检查：
- 保险丝：是否熔断？
- 保险丝发黑熔断：说明存在严重短路，重点检查：
- 整流桥：是否击穿短路。
- PFC开关管：是否击穿短路（这是最高发故障点之一）。
- LLC开关管：是否击穿短路（另一个高发故障点）。
- 输入端的X电容、Y电容：是否短路。
- 保险丝熔断但发黑不严重：可能是瞬间浪涌电流过大或软启动故障。
- 保险丝完好：故障在保险丝之后。
- 保险丝发黑熔断：说明存在严重短路，重点检查：
- 保险丝：是否熔断？
-
保险丝完好，但无输出：
- 测量待机5VSB输出：是否有+5V电压。
- 有+5V：说明待机电路正常，故障在主电源或PFC电路，可以尝试短接光耦（PC817）的1、2脚，强制启动主电源，看是否输出+24V，如果输出,说明是待机控制电路或PWM芯片问题。
- 无+5V：故障在待机电源电路。
- 检查副电源开关管（一个小的MOSFET或三极管）是否击穿。
- 检查副电源变压器次级整流二极管（通常是肖特基二极管）是否开路或短路。
- 检查+5VSB的滤波电容是否鼓包或失效。
- 检查待机控制芯片（如KA5M03R或TNY274等）及其外围电路是否正常。
- 测量待机5VSB输出：是否有+5V电压。
故障现象二：指示灯亮，但屏幕不亮，无+24V输出
故障范围：待机电路正常，问题出在PFC电路或主电源启动/工作电路。
维修思路：
-
测量关键测试点电压：
- PFC输出电压：正常工作时应在380-400V之间。
- 电压很低（如300V以下）：说明PFC电路未工作，检查PFC控制芯片（如L6562）的VCC供电、供电脚（如8脚）电压是否正常（约15V）、过零检测脚（如3脚）是否有波形、输出驱动脚（如5脚）是否有PWM脉冲信号，若无驱动信号,多为芯片损坏或其外围电阻电容问题。
- 电压为300V：说明PFC电路完全未工作，相当于一个传统的“后级电源”。
- 主电源VCC供电：测量LLC控制芯片（如NCP1399）的VCC脚是否有电压（通常由一个辅助绕组整流后提供，约15-20V），若无,可能是变压器相关电路或启动电阻问题。
- PFC输出电压：正常工作时应在380-400V之间。
-
检查主电源电路：
- LLC开关管：是否击穿短路？这是高发故障点，如果击穿，务必检查栅极电阻是否变值，驱动变压器是否正常，以及谐振电容是否失效。
- LLC控制芯片：NCP1399或其兼容型号是否损坏，测量各脚电压,与图纸或正常板对比。
- 谐振电容：是否失效或容量减小？这会导致无法起振或输出异常。
- 输出整流二极管：+24V的整流二极管（通常是肖特基二极管，如SB5100）是否开路或短路。
故障现象三：输出电压偏高或偏低
故障范围：反馈环路或电源负载问题。
维修思路：
-
检查反馈电路：
- 这是最常见的原因，反馈电路由+24V（或+5VSB）采样电阻、TL431、光耦（PC817）组成。
- TL431：精密稳压芯片，是反馈环路的“大脑”，测量其Ref（参考）、Anode（阴极）、Cathode（阳极）三个引脚电压是否正常。
- Ref脚正常应为2.5V。
- 若Ref脚电压异常，检查其外围的分压电阻是否变值或开路。
- 光耦（PC817）：检查是否老化或损坏,测量其内部发光二极管和光敏三极管是否正常。
- 采样电阻：检查连接到+24V输出端的高精度功率电阻（通常为阻值很小，如几KΩ）是否变值或开路，一个电阻的阻值变化就会导致采样电压不准,输出电压异常。
-
检查负载：
- 断开+24V的输出端连接（即断开与主板和背光板的连接），接上假负载（如汽车灯泡或水泥电阻），测量输出电压是否恢复正常。
- 电压恢复正常：说明故障在负载端，即主板或背光板存在短路或过流问题。
- **电压
- 断开+24V的输出端连接（即断开与主板和背光板的连接），接上假负载（如汽车灯泡或水泥电阻），测量输出电压是否恢复正常。
