这份指南将从核心理念、关键技术模块、完整开发流程、进阶方向和学习资源五个方面,为你提供一个从入门到精通的实践技术地图。

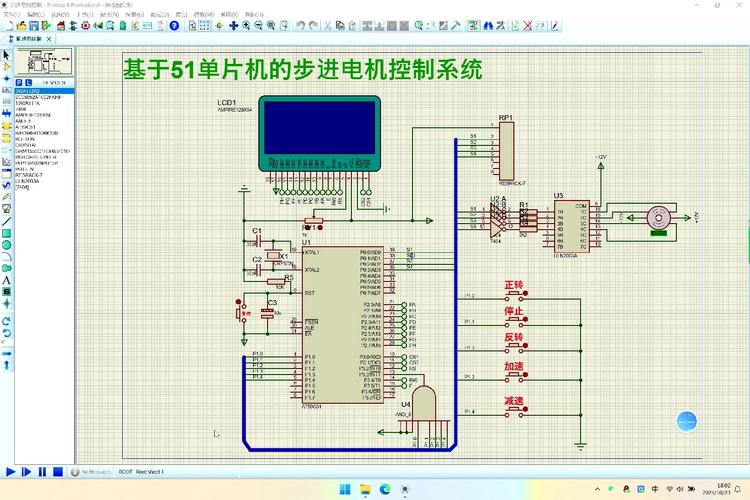

（图片来源网络，侵删）

核心理念：从“点亮LED”到“构建系统”

初学者往往停留在“让一个灯闪烁”的阶段，而工程实践的目标是构建一个稳定、可靠、可维护、可扩展的嵌入式控制系统。

从“点”到“线”再到“面”：
- 点：掌握单片机的一个外设（如GPIO、UART）。
- 线：将多个外设协同工作，完成一个具体功能（如通过串口接收指令，控制舵机转动）。
- 面：整合所有功能，形成一个完整的系统（如一个带有传感器、执行器、人机交互的智能小车或环境监测站）。
工程思维：
- 模块化：将复杂系统拆分为功能独立的模块（如驱动层、应用层、算法层）。
- 可靠性：考虑异常处理（看门狗）、抗干扰设计、数据有效性校验。
- 可维护性：代码注释清晰、变量命名规范、文档齐全。
- 成本与效率：在满足性能的前提下，考虑硬件成本、功耗和代码执行效率。

一个完整的单片机控制系统通常由以下几大模块构成,你需要逐一攻克并最终将它们整合。

这是所有工作的基础。

单片机选型：
- 入门：STM32F103系列 (资料多、社区活跃、性能强大)、51单片机 (结构简单，适合理解底层原理)。
- 进阶：ESP32/ESP8266 (自带Wi-Fi/蓝牙，适合物联网应用)、NXP Kinetis系列、TI MSP432系列。
- 选型依据：性能（主频、RAM/Flash）、外设资源（UART, SPI, I2C, ADC, PWM等）、功耗、成本、开发工具链。
最小系统板：
- 对于初学者，直接购买开发板（如STM32F103C8T6核心板）是最快的方式。
- 进阶者需要理解并自己绘制最小系统电路：包括电源电路、复位电路、时钟电路。
外围电路设计：
- 传感器：温湿度(DHT11/DHT22)、光照、红外、超声波(HC-SR04)、陀螺仪等。
- 执行器：LED、继电器、蜂鸣器、直流电机（带驱动如L298N）、步进电机、舵机。
- 人机交互：按键、矩阵键盘、LCD1602/OLED显示屏、按键消抖电路。
- 通信模块：蓝牙(HC-05/06)、Wi-Fi(ESP8266)、LoRa、NB-IoT模块。

工欲善其事,必先利其器。

（图片来源网络，侵删）

集成开发环境：
- Keil MDK：经典ARM开发环境，稳定,但付费。
- IAR Embedded Workbench：同样是商业巨头,代码优化好。
- STM32CubeIDE：ST官方免费IDE，集成了代码生成器,强烈推荐。
- VS Code + PlatformIO：现代化的跨平台IDE，插件丰富，管理项目非常方便,适合开源项目。
编程语言：
- C语言：嵌入式开发绝对主流，必须精通指针、结构体、位操作。
- C++：在资源丰富的MCU上（如STM32F4/H7）越来越流行,用于实现更复杂的面向对象设计。
- 汇编语言：通常用于启动文件、关键中断服务程序,了解即可。
调试工具：
- ST-Link / J-Link：必备的在线调试器，可以单步运行、设置断点、查看变量和内存。

这是实现控制逻辑的核心。

GPIO (通用输入/输出)：
- 基础：配置为输入/输出模式，设置推挽/开漏输出，上拉/下拉电阻。
- 实践：控制LED亮灭、读取按键状态（必须进行按键消抖，软件或硬件消抖）。
中断：
- 核心概念：CPU暂停当前任务，去处理紧急事件,处理完后返回。
- 应用：外部中断（如按键触发）、定时器中断（实现精确延时）、串口接收中断。
- 实践：用外部中断实现不占用CPU的按键检测，用定时器中断实现一个精准的“时钟”。
定时器：
- 功能：精确延时、输出PWM波、输入捕获（测量频率/脉宽）、产生事件触发。
- 实践：用PWM波控制LED亮度（呼吸灯）、控制舵机角度、测量超声波模块的回波时间。
通信协议：
- UART (串口)：点对点异步通信，用于与PC、GPS模块、蓝牙模块等通信,是调试和打印信息的利器。
- I2C：两线式同步通信，用于连接传感器（如OLED、陀螺仪、EEPROM），需要理解主从机模式和地址概念。
- SPI：四线式高速同步通信，用于连接高速外设（如SD卡、Flash、高速ADC），全双工,速度比I2C快。
模数转换：
- 功能：将模拟信号（如电压）转换为数字量。
- 实践：读取电位器电压控制舵机角度、读取光敏电阻值判断环境光照、读取热敏电阻/NTC温度传感器。

从“能用”到“好用”的飞跃。

实时操作系统：
- 为什么需要：当系统任务增多（如同时处理传感器数据、显示界面、响应网络请求），裸机编程会变得混乱，RTOS可以将任务解耦,提高系统的实时性和可靠性。
- 常用RTOS：FreeRTOS (轻量级、流行)、RT-Thread、uC/OS。
- 核心概念：任务、调度器、信号量、消息队列、互斥锁。
低功耗设计：
- 应用场景：电池供电设备（如无线传感器节点）。
- 技术：善用单片机的睡眠模式（Stop, Standby）、关闭不用的外设时钟、优化算法以减少CPU运行时间。
驱动层开发：
- 思想：将硬件操作（如I2C写一个字节）封装成标准化的函数接口（如 I2C_Write_Reg(uint8_t dev_addr, uint8_t reg, uint8_t data)）。
- 好处：上层应用无需关心底层硬件细节，移植性强，更换同类型I2C传感器时，只需修改底层驱动,应用层代码无需改动。

一个规范的开发流程能极大提高项目成功率。

需求分析：明确系统要实现什么功能，制作一个恒温箱，温度控制在25±1℃。
方案设计：
- 硬件选型：选择合适的MCU（如STM32F103），温度传感器（如DS18B20或NTC加热片），加热器（如PTC加热片），功率驱动（如MOS管）。
- 软件架构：决定是否使用RTOS，划分任务：温度采集任务、PID控制任务、显示任务等。
硬件实现：绘制原理图 -> 设计PCB（或使用洞洞板/面包板原型） -> 焊接组装。
软件编程：
- 搭建环境：创建工程，配置时钟、引脚。
- 模块化开发：先分别编写和测试每个模块的驱动（GPIO, UART, I2C, ADC等）。
- 功能集成：将各模块组合，实现核心业务逻辑（如PID算法）。
- 系统联调：将软件下载到硬件，进行整体测试,发现问题并修复。
测试与优化：
- 功能测试：所有功能是否按预期工作？
- 性能测试：温度控制精度、响应时间是否达标？
- 稳定性测试：长时间运行
